Вътрешно водоснабдяване и канализация на сгради: стандарти,

Вътрешното водоснабдяване и канализация на сгради са без преувеличение главните "артерии". Поради тази причина специалистите отделят най-голямо внимание на развитието на тези възли: в случай на грешка нивото на комфорт ще бъде значително намалено и коригиращата работа ще изисква сериозна реконструкция и значителни финансови инвестиции.

По-долу ще опишем кои регулаторни документи регламентират дизайна на водоснабдителните и канализационните системи, какво трябва да се обърне внимание при планирането и какви нюанси трябва да бъдат взети под внимание при инсталирането на независими тръбопроводи.

Общи въпроси, свързани с дизайна

Нормативна база

Основната норма, която регламентира въпросите за подреждането на такива комуникации, е SNiP за вътрешно водоснабдяване и канализация на сгради (2.04.01-85), както и актуализираната версия на съвместното предприятие 30.13330.2012, влязло в сила в края на 2013 г.

Освен това, при проектирането на системи за водоснабдяване и канализация, такива документи следва да бъдат взети под внимание:

• SP 31.13330.2012, определящ процеса на проектиране на външни водоснабдителни системи.
• SP 61.13330.2012, регулиращи топло- и хидроизолацията на различни тръбопроводи.
• SP 73.13330.2012, описвайки санитарните изисквания за жилищни сгради и съоръжения и др.

Отделна група се състои от санитарни норми и правила:

• СанПиН 2.1.4.1074-01 - требования к качеству воды, поставляемой через централизованные системы питьевого водоснабжения.
• СанПиН 2.1.2.2645-10 - характеристики условий проживания в частных и многоквартирных домах.
• SanPiN 2.1.4.2496-09 - осигуряване на безопасността на топла вода.

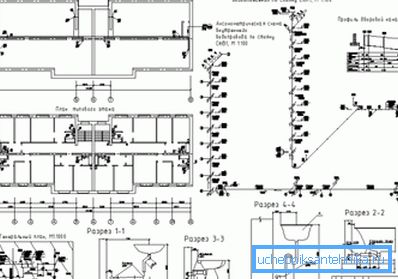

При изготвянето на документацията е задължително да се използват такива документи като GOST за работните чертежи за вътрешно водоснабдяване и канализация (21.601-79), както и други приложими разпоредби към момента на доставката на проекта.

Характеристики на системата

Согласно СНиП на внутренний водопровод - и канализация, и система водоснабжения должны соответствовать ряду требований.

По-долу са изброени тези, които ще са най-важни за самостоятелното проектиране и подреждане на тези комуникации:

• Ако е възможно, системите за водоснабдяване и канализация на няколко сгради трябва да бъдат взаимосвързани, Този подход ще позволи по-ефективно използване на наличните ресурси, което на свой ред ще спомогне за намаляване на разходите за функциониране на структурите.

Обърнете внимание! SNiP позволява обединяване на мрежи от сгради, независимо от тяхната принадлежност към ведомствата.

• Водата, която навлиза в водопровода на жилищна сграда, трябва да отговаря на санитарните стандарти, За тази цел в много случаи е необходимо да се извърши комплекс от мерки за пречистване на вода (почистване, изясняване и т.н.).
• Водата, използвана за технически цели, също е обучена, Същевременно степента на нейното пречистване се определя от характеристиките на технологичния процес, за който се използва.

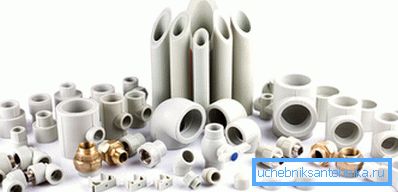

• За транспортирането на вода тръбопроводите трябва да бъдат направени от материал, който не влошава качеството на течността, дори при продължителен контакт.

При проектирането на водоснабдителните системи трябва да се вземат предвид обема на потреблението. За различните видове сгради тези обеми са различни и най-често срещаните цифри са дадени в таблицата по-долу:

Обърнете внимание! Тези цифри трябва да се използват за проектиране на комуникациите, които планирате да изградите със собствените си ръце. В случая на централизирано строителство понякога е допустимо да се увеличат тези стандарти, при условие че са оправдани и съгласувани с местните власти.

В допълнение към обема на водоснабдяването SNIP също препоръчва да се вземе предвид количеството на свободната глава.

Минималната стойност на този параметър трябва да бъде:

• На входа на сградата с едноетажна сграда - 10 м.
• За всеки следващ етаж добавете 4 метра.
• В периода на минимална консумация на вода главата може да бъде намалена до 3 м на етаж над първата.

Обърнете внимание! Общата свободна глава не трябва да надвишава 60 м.

Вътрешно водоснабдяване

В допълнение към тези изисквания, регулаторните документи също регулират характеристиките на подреждането на всички комуникационни контури. По-долу ще опишем основните точки на дизайна и ще започнем със системите за подаване на студена и топла вода.

Системата за водоснабдяване може да бъде централизирана или локална. Изборът на типа система трябва да се извършва, като се вземат предвид характеристиките на обекта и икономическата ефективност на снабдяването с основното водоснабдяване.

Така че за значителен брой частни домакинства, цената на комплект от помпени съоръжения, както и разходите за изграждане на кладенеца, могат да бъдат много по-ниски от полагането на клон на водния път.

В зависимост от предназначението на сградата, могат да се осигурят такива системи за водоснабдяване:

• Домакинство и пиене.
• Производство.
• Пожар.
• Система за захранване с гореща вода.

Обърнете внимание! В много случаи тръбопроводът за пожарогасене се комбинира с промишлена или питейна вода.

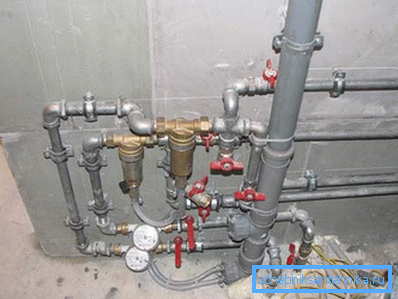

Основните компоненти на системата са:

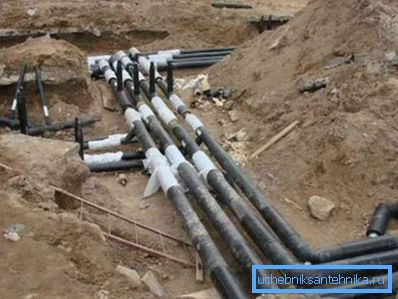

• Влизайки в сградата.
• Устройството за отчитане на потреблението на течности (понякога е разделено на две единици, съответно за топла и студена вода).
• Разреждане на мрежата.
• Станции за водоснабдяване до горните етажи.
• Доставка на тръбопроводи.
• Регулиращи клапани (клапани, клапани).
• Също така в някои случаи проектът може да предвижда инсталирането на резервоари. Типичен пример за такава конструкция е мембранният резервоар, който се запълва чрез действието на кладенец или помпа с отточна тръба и поддържа стабилно налягане в системата.

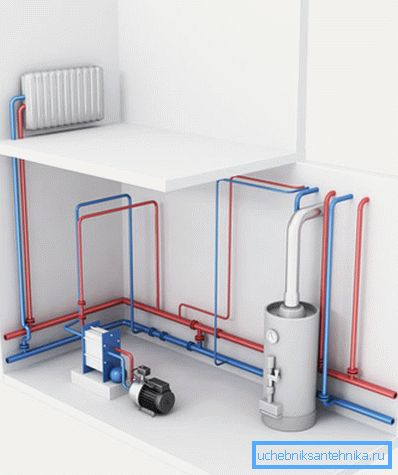

Отделни изисквания към системата за гореща вода са разширени:

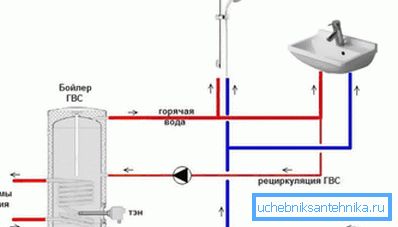

• За да поддържа температурата до точката на подаване на вода, инструкцията препоръчва инсталирането на циркулационна система.
• Не монтирайте фитинги за засмукване на водата на тръби с гореща вода.
• Когато полагат тръбопроводи, те трябва да бъдат защитени от топлинни загуби, като осигуряват качествена изолация на най-проблематичните области.

Вътрешна канализационна система

Подобно на системата за водоснабдяване, системата за обезвреждане на течни отпадъци трябва да бъде проектирана според определени стандарти.

Към днешна дата експертите разграничават такива сортове от канализация:

• Санитарният и домакинският е най-често използваният тип. Използват се за изтичане на отпадъчни води от мивки, вани, тоалетни, душ кабини, бидета и др.
• Производство - предназначено за работа с големи количества промишлени отпадъчни води.
• Объединенная - является результатом совмещения двух предыдущих видов.

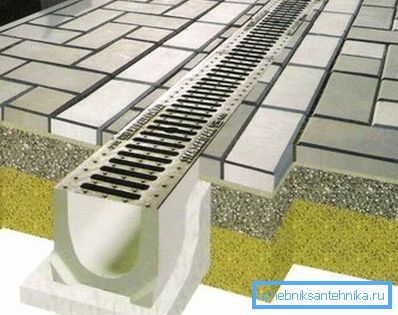

• Вътрешна канавка - обикновено се използва за отстраняване на стопилката от покриви и други архитектурни елементи.

При планирането на канализационната система е необходимо да се изчисли неговият капацитет (обикновено е в съответствие с обемите на водоснабдяването). В този случай е целесъобразно да вземете под внимание нормативните изисквания във вашия район за обема на изхвърлянето на отпадни води.

За вътрешна канализационна мрежа ще са приложими следните правила:

• Отстраняването на водата се извършва чрез гравитация през затворени тръбопроводи. Транспортирането на течности в отворени корита е разрешено само ако нямат неприятни миризми и не съдържат летливи вещества.
• Желателно е да се поставят тръбопроводите за отводняване праволинейно с постоянен градиент. Свързването на окабеляването към решетката се осъществява с помощта на наклонена тръба или кръст.
• Животът на тръбопроводите, използвани за санитарни съоръжения, трябва да бъде 25 години или повече. За днес е необходимо да се даде предимство на продукти от технологични полимери (PVC, полипропилен, полиетилен).

Инженерни препоръки

Водоснабдителни мрежи

Както можете да видите, анализирайки предишната секция, съществуват доста изисквания за подреждането на комуникации в къщата. В същото време, всеки възел също трябва да бъде планиран и изграден според определени стандарти.

Ето защо в тази част на статията ще дадем конкретни препоръки, които можете да използвате при полагане на водоснабдителна и канализационна система:

• За повечето жилищни сгради и индустриални помещения в проекта е положен вход от тръбопровод. Два или повече входа трябва да бъдат предоставени само за жилищни сгради, предназначени за 400 или повече апартамента, бани и редица промишлени сгради.
• Всички тръбопроводи се сглобяват от части с минимален експлоатационен срок от 50 години при температура 20 ° С ⁰С и 25 години при температура 75 ° С ⁰С.

Обърнете внимание! Срокът на експлоатация се изчислява за налягането, което се осигурява от експлоатационните характеристики на даден модел тръби.

• Настройката на водоснабдяването на системата и нейната селекция се извършва с помощта на спирателни вентили. Дизайнът на тези части трябва да осигурява плавна промяна на налягането и надеждно изключване на водния ток в затворено състояние.

• В местата за отделно свързване на студена и гореща вода до точката на постъпване на водата е желателно да се монтират крановете. В някои случаи, използването на два отделни кранове, но този дизайн ще бъде много по-малко удобно.

Също така в системите за захранване с топла вода е необходимо да се монтират спирателни вентили.

Тези части обикновено се инсталират:

• Преди групови миксери.
• Преди бойлерите.
• След измервателните уреди за топла вода.

Всички горепосочени препоръки са валидни както за централизираните, така и за автономните водоснабдителни системи.

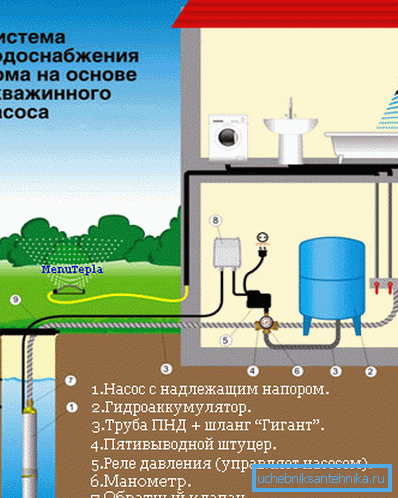

Въпреки това, когато водочерпенето се извършва от кладенец или кладенец, става необходимо да се монтира помпената единица:

• Основният елемент на дизайна е помпа, която повдига вода от дълбочина.
• Работата на това устройство се регулира от автоматична система, която включва или изключва помпата в зависимост от налягането в тръбите или резервоара.
• За да се спести енергия и да се изравни налягането в горните етажи на сградата, обикновено е инсталиран разширителен резервоар, който служи като резервоар за вода.

В редица случаи (при нестабилна работа на централния водопровод) помпената станция може да бъде инсталирана и като система за дублиране.

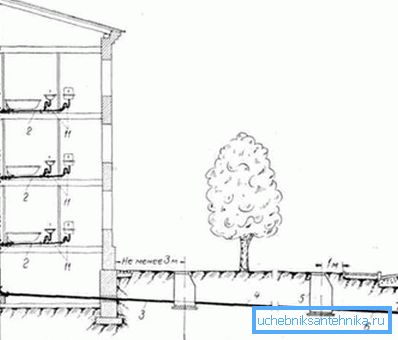

Система за отвеждане на водите

Неразделно свързан с водоснабдяването е необходимо да се оборудва и да се източва.

По правило се полагат дренажни тръби:

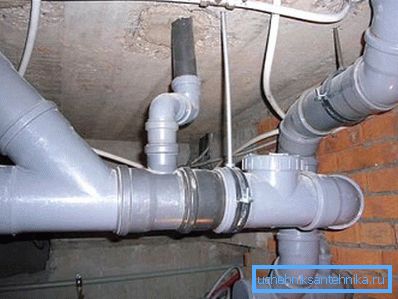

• В коридорах, подсобных помещениях, цехах, на чердаках и подвалах - открыто.
• В жилых помещениях за фальш-панелями, плинтусами, в специальных каналах или с заделкой в несущие конструкции - скрыто.

В същото време по време на инсталирането трябва да спазвате следните препоръки:

• В случай на скрито полагане на канализация от полимерни тръби е необходимо да се вземе под внимание механичната устойчивост на частите и да не се подлагат на деформиране и разрушителни товари.

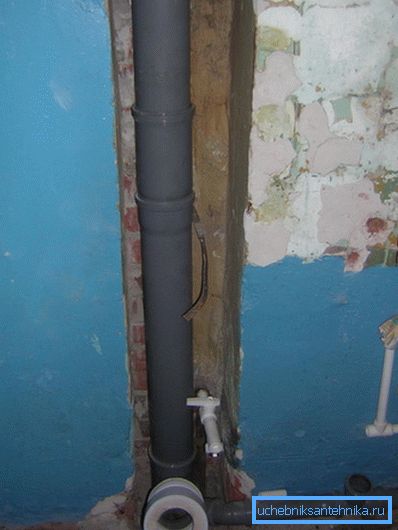

• Вертикалните секции на тръбопровода (решетки) се поставят в специални ниши, с изключение на механичните въздействия. Предната част на нишата трябва да бъде покрита с подвижен панел, който осигурява достъп до решетката за ревизия и ремонт.
• Дупките в таваните, през които преминават тръбите, трябва да бъдат запълнени с циментова замазка. За по-добро уплътняване, самата тръба се превръща в хидроизолационен материал.

• Горната част на решетката се показва на покрива под формата на вентилационен канал. Оптималната височина на вентилационната тръба за неизползваните плоски и наклонени покриви е около 20 см.
• При скрито полагане на тръбопроводи е необходимо да се предвиди монтирането на инспекционни люкове. Пространството на люка не трябва да е по-голямо от 0,1 м².
• Разстоянието между ревизиите зависи от вида структура. В жилищните сгради обикновено се определя един одит на сечение от 15 (диаметър на тръбата до 50 mm) до 20 (диаметър 150 mm и повече) метра.

заключение

В допълнение към горепосочената информация SNiP за вътрешни водоснабдителни и канализационни мрежи също съдържа информация за различните детайли на подреждането и нюансите на работата на тези системи. Ето защо, преди да започнете работа, препоръчваме не само да разгледате внимателно видеоклипа в тази статия, но и да проучите подробно пълните версии на всички нормативни документи, споменати по-горе.

Само ако са изпълнени изискванията, посочени в тези изисквания, можем да гарантираме стабилната работа на проектираните комуникации.
