Водоснабдителни мрежи: сортове, компоненти и дизайн

Водата се транспортира до потребителите чрез водопроводи и водоснабдителни мрежи. Тези съоръжения трябва да отговарят на изискванията за икономичност и надеждност. Това се постига с компетентен избор по време на проектирането на водния маршрут и оформлението на мрежата, материали и тръбни участъци, както и режимите им на работа.

При избора, отклоняването и използването на парцели за водопроводни линии е необходимо да се спазва законодателството за земите и някои нормативни документи.

Сортове водоснабдителни мрежи

Всички системи за водоснабдяване са разделени на външни и вътрешни мрежи.

Извън системите

Тянутся водоводы в 1, 2 и больше «ниток». Оптимальный вариант - монтировать их на достаточно возвышенной местности, имеющей минимальное количество сооружений, на участках, удобных для эксплуатации и осуществления ремонта.

За да се гарантира планираното ниво на водоснабдяване на потребителите, между паралелните водни пътища комутиране. По дължината на маршрута и на мястото на обслужвания обект могат да се поставят резервоари за съхранение.

Класификацията на водоснабдителните мрежи ги разделя според начина на транспортиране на водата към водата под налягане и водата без налягане.

1. Течността се изпомпва през мрежите под налягане чрез помпи или чрез разликата в налягането, Той се създава между пиезометричния етикет на нивото на водата в източника и се изчислява от пиезометричния знак в точката на приемане на вода. Първите водопроводи са впръскване, а второто - гравитационно налягане (гравитационно налягане).
2. При водните пътища без тежест на гравитацията не се използва напълно вътрешното пространство (секцията), Обхватът на тяхното приложение не е толкова широк в сравнение с тези с натиск.

Обърнете внимание! Целесъобразността от поставяне на водопровода без налягане зависи от някои точки. Например, разликата в нивото на етикетите на началото и последната част на доставянето на течност, релефа на региона, разстоянията между захранващите и ограждащите възли.

Използването на тръби без налягане намалява разходите за водопроводи. Но цената на маршрута може да нарасне поради увеличаване на дължината му поради необходимостта да се осигурят необходимите градиенти.

Конфигурацията на системата може да зависи от такива фактори:

• форма на повърхността и разположение на обекта;
• наличие на изкуствени и естествени препятствия;
• облекчаването на региона;
• местоположението на основните потребители на ресурса;
• местоположението на водоизточника и др.

Въз основа на всичко това конфигурацията на мрежата може да бъде разклонена, пръстена или смесена. Аналозите на пръстена са най-скъпи, но имат най-висока надеждност.

Инструкцията отбелязва, че нишките на системата, доставящи основния обем вода, са багажника. Без да се прави позоваване на вида на мрежата, винаги трябва да се постави захранването, като се тръгне от посоката на главните водни потоци. Те трябва да обхващат цялото селище.

От кои външни мрежи се състоят

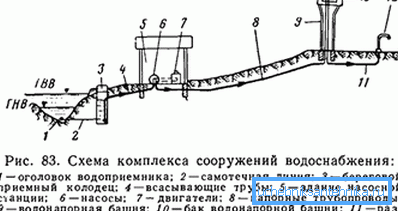

Основните елементи на мрежите за натиск могат да бъдат:

• резервоар за съхранение;
• помпена станция;
• тръбопровод под налягане (водопровод);
• водна кула (кула);
• линии на хидростатична и хидродинамична глава;
• подземния капацитет под налягане;
• камерата да превключи.

Материалът на тръбите за тръбопроводи се избира при проектирането на системите и зависи от условията на тяхното използване. Тя може да бъде стомана, пластмаса, стоманобетон, азбестоцимент.

Най-често използваните диаметри на стоманените тръбни продукти са показани в долната таблица.

Вътрешно водоснабдяване

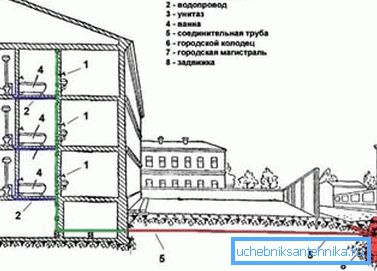

Вътрешните тръбопроводи на сградите и съоръженията са комплект от съоръжения, елементи и устройства, които осигуряват ресурс от външната мрежа и нейното подаване под налягане към устройствата за разпределение на водата.

Изграждането на водопроводна мрежа в сградите е следното:

• един или няколко входа;
• една или повече измервателни единици за вода;
• тръбопровод за разпределение и доставка;
• спирателни и контролни клапани.
• понякога системата включва помпи за увеличаване на главата и филтри за омекотяване, отлагане, обезцветяване и др. вода.

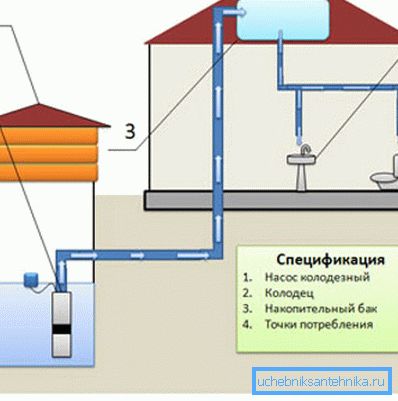

Вътрешно водоснабдяване может быть подключен своими руками к коммунальной сети снабжения населенного пункта либо питаться от автономного источника воды (поверхностного либо подземного).

По проект, водоснабдителните системи на обектите и сградите са разделени на промишлени, битови, питейни и пожарогасителни.

1. Производствените мрежи осигуряват вода от различно качество за техническите нужди на потребителите (охлаждащо оборудване, приготвяне на продукти, например бетон, храна и др.).
2. Пожарогасителите служат за гасене на пожари и предотвратяване на разпространението им.
3. Вътрешните и питейни мрежи са предназначени да доставят вода с качество на пиене. В допълнение, ресурсът се използва за готвене и хигиенни процедури.

Чрез метода на използване на ресурса, системите са снабдени с директно, повтарящо се или многократно захранване. В домакинствата първият сорт е често срещан, последните два са все по-търсещи в производството.

Дизайн въпроси

Первостепенная задача проектирования - это трассировка водопроводной сети, которая подразумевает нанесение трубопроводных линий на план.

Обърнете внимание! Тя се извършва в съответствие с условията за създаване на достатъчно надеждна система. Цената на нейното изграждане трябва да бъде най-малко.

Когато проследяването взема под внимание:

• местоположението на източника на вода и неговите потребители;
• облекчаването на региона;
• разположението на реки, дерета, паркове, улици, сгради, конструкции и други изкуствени и естествени пречки за монтирането на тръбопровода.

Проследяването се извършва на топографската карта на региона по най-краткия път, като се избягват препятствията.

Обърнете внимание! Ресурсът трябва да се доставя на потребителите не само в необходимия обем, а налягането също трябва да бъде достатъчно. Достатъчно е да се вдигне вода до местата за разполагане на устройствата за разделяне на водата.

За тази цел винаги е необходимо да се поддържа свободна глава във водопроводната мрежа. С това се има предвид разликата между маркировката на нивото на течността (пиезометрична) в тръбопровода и марката на повърхността на повърхността.

За безплатни усилия

Необходимо е да се създаде свободна глава, достатъчна по цялата дължина на гръбнака, дори и на най-високите и отдалечени точки.

В такива неблагоприятни области главата не трябва да пада под определените в стандартите стойности.

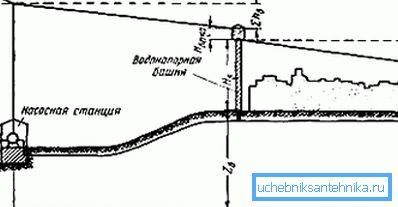

1. Итак, чтобы правильно определить высоту водонапорной башни, нужно, чтобы была найдена диктующая точка водопроводной сети - это участок, на который сложнее всего поднимать воду.
2. Такова място се определя при изчисленията.
3. За тази цел са избрани няколко неблагоприятни участъка в схемата за следене на разпределителния тръбопровод. Един от тях ще диктува.
4. Освен това се дефинира "точката на генериране", най-близко до проблемната точка. От нея течността се подава в тях.
5. Определяйки марката за натиск (пиезометрична) в точката за генериране на ресурса за повишаване на ресурса към избрани проблемни области и сравняване на параметрите на техните пиезометрични марки, специалистите изчисляват точката на диктовка. За нея стойността на етикета ще бъде по-висока.

В хода на тази работа се изготвя пиезометричния график на водоснабдителната мрежа. Показва измененията на налягането по дължината на водния маршрут.

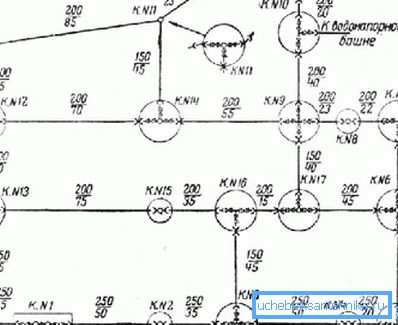

Една от важните задачи по дизайна е детайлната система. Състои се от избор и конкретно разположение в мрежата на кладенци, фитинги, фитинги и др.

Детайлите на водоснабдителната мрежа се извършват в съответствие с избрания вариант на схемата за водоснабдяване. Това се прави, когато вече е направено хидравличното изчисление на системата, са установени реалните стойности на потреблението на ресурса, са определени материалът и диаметърът на тръбите. Детайлните дизайнери произвеждат в работни чертежи. На тях с помощта на конвенционални символи са показани арматура, профилни части и други елементи, от които се сглобяват възлите на системата.

Някои правни въпроси

Ако създадената водоснабдителна система ще бъде свързана с комуналната мрежа, първо трябва да се получат предварителни технически условия в регионалния Водоканал.

За да ги получите, трябва да ги събирате и изпращате.

1. Заявка за TU.
2. Формата, в която ще бъде описан балансът на водоснабдителните мрежи.
3. Информация за кандидата: паспорт, пощенски и реален адрес, информация за контакт.
4. Документ за заглавие на парцела.
5. Плана на границите на територията, на която ще бъде изградена водоснабдяването.
6. Разрешение за такова използване на сайта.
7. Информация за планираните дати за въвеждане в експлоатация на бъдещото съоръжение.
8. Изчисляване на обема на необходимия ресурс (т.е. планираните товари).
9. Данни за параметрите на строителството.

Технологичната връзка с водопроводните мрежи на готовия обект се осъществява в границите на парцела. Това се прави в рамките на 18 месеца, от броя на подписване на договора за връзка.
