Водоснабдяване: схеми и материали

Какво може да направите една вила със собствените си ръце? Какви тръби и клапани трябва да използвам? Как да се осигури постоянно снабдяване с вода в рамките на обекта, ако в градината партньорство се обслужва по график?

Нека се опитаме да отговорим на тези въпроси.

За покупками

Нека да започнем с избора на материали.

тръби

Нека си спомним условията, при които системата за водоснабдяване в дача ще бъде експлоатирана.

• Тя трябва само да транспортира студена вода.
• Работното налягане не надвишава 2,5-3 kgf / cm2.

Раз так - можно присмотреться к недорогим полимерным трубам. Среди них, в свою очередь, нашим выбором станет напорная полиэтиленовая труба.

Защо?

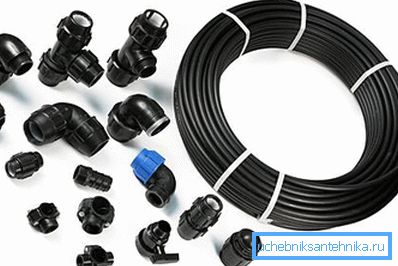

1. Цената на метър полиетиленова тръба е много по-ниска от полипропиленовата или PVC, да не говорим за други материали.
2. Тази пластмаса е еластична, което ви позволява да слагате тръби с наклон без фитинги.

Освен това: полиетиленът запазва еластичността на студа. Дори ако водата остава без вода, тръбата няма да се разкъсва, а само леко се разтяга. При размразяване ще се върне към първоначалния си размер.

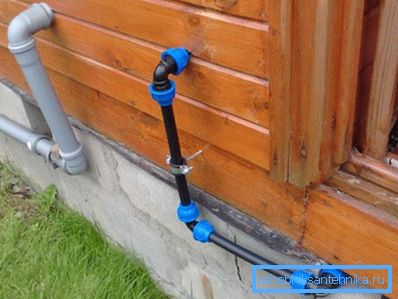

1. Наконец, компрессионные фитинги для полиэтилена позволяют обойтись без сколь-нибудь сложного инструмента, собрав водопровод в дачном доме своими руками в буквальном смысле слова. Все, что понадобится - торцовочный нож (как вариант - обычная садовая ножовка и острый нож для зачистки торцов от заусенцев).

Размерът на тръбите зависи от очаквания воден поток:

Обърнете внимание: полиетиленовите тръби обикновено са маркирани с външен диаметър, който е с една стъпка по-голям от вътрешния. Така, тръбата с диаметър 32 mm има вътрешен диаметър от около 25 mm.

Арматура

И тук можете да дадете много конкретни препоръки. Като зони за рязане на водоснабдяването на клапаните се използват модерни сферични кранове. Те са изключително устойчиви на грешки и винаги държат водата затворена.

В местата за извличане на водата се монтират кранове с керамични кутии. От традиционните винтови вентили те отново се отличават с тяхната устойчивост и устойчивост към грешки: те могат да забравят за пълненето на пълнежната кутия и завинаги да променят уплътненията.

Nuance: инсталирането на керамични фитинги предполага наличието на груб филтър. Пясък или скала, захванат между керамични плочи, може да ги нарежете.

В допълнение към филтъра, устройството на крайградското водоснабдяване с подаване на вода от кладенеца приема наличието на възвратен клапан. Поставя се на смукателната тръба на повърхностната помпа или на изходящата тръба на потопяемата помпа. Вентилът няма да позволи на пълнещата вода да изтече обратно в кладенеца след изключване на помпата.

помпа

Каква трябва да бъде помпата за крайградско водоснабдяване с вода от кладенец или естествено тяло от вода? Всичко зависи от характеристиките на водоизточника.

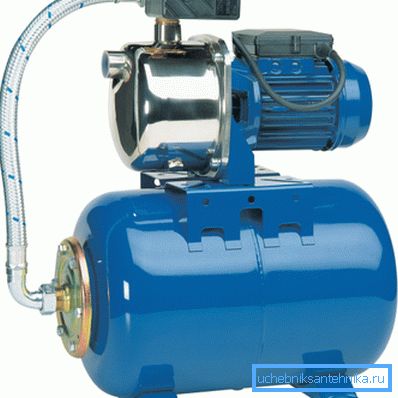

При небольшом расстоянии до зеркала воды оптимальный выбор - поверхностная насосная станция. Она поставляется с собственным гидроаккумулятором, обеспечивающим непрерывное водоснабжение при остановках насоса. Максимальная глубина, с которой поверхностный насос способен поднять воду, составляет 7-9 метров.

За дълбок кладенец с чиста вода е подходяща вихрова помпа (центробежна, с едно работно колело). Той осигурява отлична производителност с добра глава благодарение на минималната хлабина между работното колело и кохлеята (корпус на помпата).

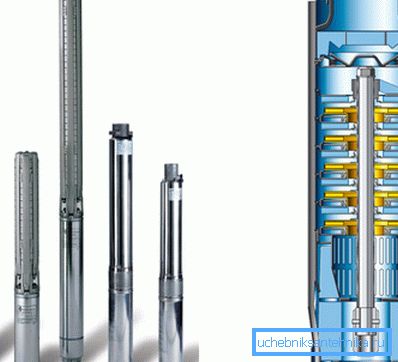

Ако водата съдържа голямо количество суспензии, добре е да предпочитате многостепенна центробежна помпа. Голяма пропаст между колелата и корпуса го прави нечувствителен към пясък и пясък; няколко колела на обща шахта със серийно свързани дифузори компенсират неизбежното падане на налягането.

Схематична диаграма

Постоянното снабдяване с вода може да се реализира по два начина.

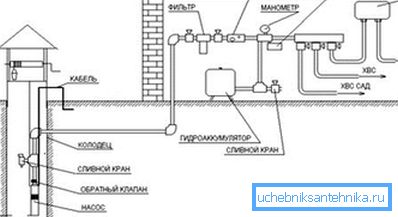

хидравличен акумулатор

Если поверхностная насосная станция обычно уже снабжена гидроаккумулятором, то схема дачного водопровода с погружным насосом подразумевает его отдельную установку. хидравличен акумулатор - это стальная емкость,  разделенная резиновой мембраной на два отсека  - воздушную и водяную камеры.

При работе насоса емкость заполняется водой; при этом воздушная камера создает избыточное давление и позволяет пользоваться кранами после остановки насоса. При использовании погружного насоса необходим еще один дополнительный элемент - датчик давления с реле, отключающим и включающим питание при достижении пороговых значений.

Ако е необходимо, в една водоснабдителна система могат да бъдат монтирани няколко хидроакумулатора. Те могат да бъдат инсталирани навсякъде във водоснабдяването; полезните им обеми са обобщени, като периодите на престой на помпата са по-дълги.

Съхранение

Водоснабдяването в кооперацията за вилно строителство с водоснабдяване по график обикновено се снабдява с капацитет за съхранение. Обемът му се изчислява в зависимост от дневното търсене на вода и графика за нейното снабдяване. Например, със средна дневна консумация от 400 литра и снабдяване с вода два пъти седмично, е необходим капацитет от 1500 литра, а с дневна доставка и консумация от 200 литра на ден е достатъчно за тези 200 литра.

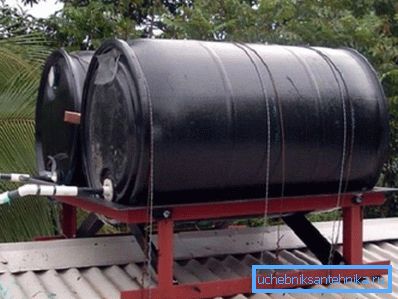

Като правило, като резервоари за съхранение, използвани от хранителен полиетилен, вече оборудвани с дренажна тръба. По-добре е да предпочитате резервоар от тъмна пластмаса: във водонепропусклив контейнер, водата бързо ще цъфти.

Резервоарът се намира на тавана на селската къща (разбира се, ако подът е в състояние да издържи на теглото му), на заварена стойка или на естествена надморска височина. Налягането от 3-4 метра, дори без резерв, но е достатъчно за експлоатация на санитарни устройства от всякакъв тип, включително поточни нагреватели и перални машини. Водната тръба е свързана с дренажната тръба след клапана, което позволява, ако е необходимо, да се изключи резервоарът от водопровода.

Как да внедряваме автоматично попълване на капацитета?

1. Ние правим в страничната стена колкото е възможно по-близо до гърлото отвор с диаметър 18 мм.

Съвет: Ако няма сондаж с подходящ размер, отворът в полиетиленовата стена може да бъде внимателно нарязан с остър тесен нож.

1. В тази дупка монтираме вентил за пълнене на тоалетната чиния, Уплътнението се осигурява от гумените уплътнения, които се доставят с него.
2. Подключаем к клапану входной водопровод - непосредственно полиэтиленовой трубой с фитингом-переходником на полудюймовую резьбу или гибкой подводкой.

Ако капацитетът е инсталиран на тавана, ще бъде добра идея да го снабдите с преливник. За тази цел в резервоара се вкарва тръба за отпадни води с диаметър 50 mm през отвор, изрязан в стената. Връзката е запечатана със силиконов уплътнител.

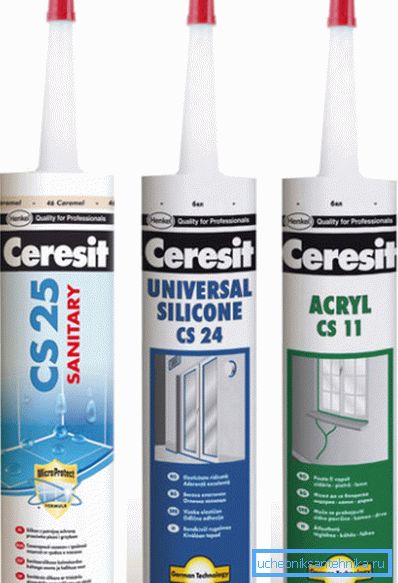

Полезно: в този случай не си струва да се спести качеството на уплътнителя. Продуктите на изтъкнати производители (Moment, Ceresite) са преди всичко добри, тъй като надеждно почиват върху сложните повърхности, към които принадлежи изцяло гладкият полиетилен.

Полезни малки неща

Напоследок - пара полезных советов:

• Използването на капацитета за съхранение на водопроводната мрежа във ваканционната къща със собствени ръце е перфектно съчетано с наличието на кладенец в обекта. Като цяло, в този случай можете да направите без стационарна помпа и постоянен тръбопровод от кладенеца: резервоарът може просто да се напълни през маркуча като поток от вода.

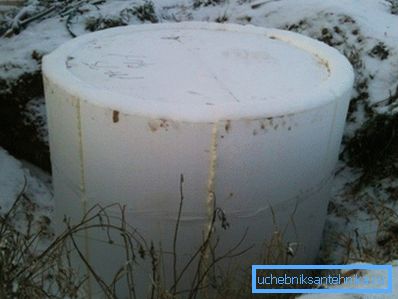

• С целогодишното използване на водопровод, който се подава от кладенец, тръбата се полага по-дълбоко от нивото на замръзване на почвата. Гнездото е покрито и изолирано: топлоизолацията няма да му позволи да замръзне дори в пика на студеното време.

Заключение

Надяваме се, че горепосочените препоръки ще помогнат на читателя да проектира и изгради водопровод за собствената си дачи.

За повече информация вижте видеоклипа в тази статия. Успех!
