Водоснабдяване от кладенци - изберете много опции според

Прилагането на някоя от схемите за водоснабдяване изисква много опит и професионализъм - от избора на местоположението на сондажите до полагането на тръбопроводи в къщата. Няма да забравяме, че електронната система за контрол и мониторинг ще пречи на проблема, което значително усложнява схемите и тяхното изпълнение.

Също така ще е необходимо да се предвидят всички видове защитни механизми в случай на извънредни ситуации, а освен това без опит, освен това, не може да се направи.

Необходим е професионален подход

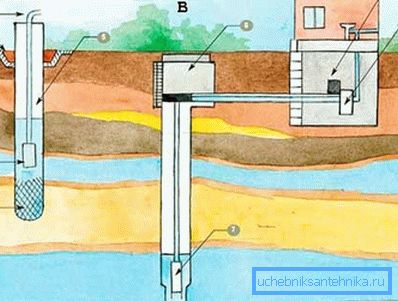

Общата схема на водоснабдяване не зависи силно от вида добре използван - "на пясък" (вляво - А) или "върху варовик" (отдясно - В) - и е показан на фигура "А":

• 1 - екранния филтър за кладенеца директно на дъното на корпуса, това не облекчава нуждата от поставяне в къщата на цяла система от специализирани филтри;
• 2 - потапяема помпа;
• 3 - глинен замък с канара - предпазва както от падане на размразена и дъждовна вода, така и от вода, извлечена от кладенеца в резултат на първата, основната и следващата профилактична помпа;
• 4 - така наречения тръбопровод "гъндър", като отличителен белег на горния сондаж "на пясъка";
• 5 - корпус;
• 6 - каузонова камера, вече характерна за дълбоко "кладенец на варовик", за изравняване на налягането;
• 7 - помпата, ако артезианският кладенец е с високо налягане, тогава помпата може да бъде пренебрегната, но обикновено само за първи път с използване на кладенеца;
• 8 - автоматична система за управление с реле за защита от претоварване;
• 9 - хидроакумулатор - необходима част от всяка система за водоснабдяване от кладенеца.

Вентилационен кран

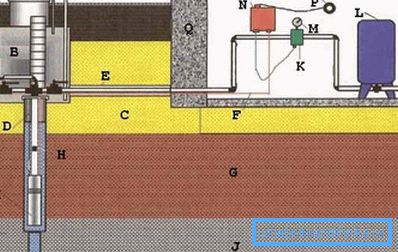

На фигура "В" е представена много подобна, но в същото време още по-перфектна схема за доставяне на вода за отделна къща - от камиона се използва вентилационен отвор.

Отбелязваме, че тази схема използва фундаментално важно отклоняване на вода чрез тръбопровод извън къщата директно от кесана:

• A - вентилация на камерата;
• B - кейсон;
• C – слой песка;
• D - предпазното въже на цялото оборудване, спуснато в кладенеца, не може да бъде забравено;
• E - защитен молив на главния тръбопровод в къщата;
• F - кабел за управление на електрическата помпа;

• G е глиненият слой;
• H - невъзвратен клапан;
• I - помпа, забележете, че филтърът в тази схема е изтеглена нагоре, е допустимо, ако ямката беше добре изпомпана първоначално;
• J – слой известняка;
• K - превключвател за налягане - задължителен защитен механизъм, който може да бъде свързан към изпускателния канал на водата извън къщата, с аварийно увеличаване на налягането;
• L - мембранен резервоар, обикновено за домашни условия има достатъчно резервоар за 60-70 литра;
• М - манометър;
• N - контролен панел;
• P е стандартен стандартен захранващ източник в 220 V и 50 Hz.

Схематична схема

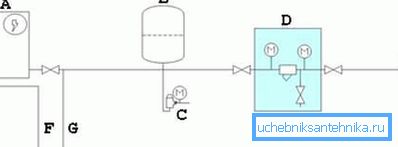

Захранването на главните възли на системата се извършва съгласно следната основна схема:

• A - котел или друго електрическо устройство за нагряване на вода от кладенец;
• Б - резервоар за вода от 40-50 литра, въпреки че капацитетът му е въпрос на предпочитания за всеки;
• C - релейна защита срещу падане на налягането в двете посоки, когато главата пада силно или рязко и значително се увеличава;

• D - филтър - обикновено в системата се вкарват няколко филтъра, често от специален характер (за желязо, за твърда вода);
• E - част от веригата директно в кладенеца;
• F - изтичане на топла вода;
• G - изход за студена вода.

Изпълнението е една от целите, начините за постигане се различават

Нека разгледаме няколко схеми за осъществяване на доставката на вода от кладенеца у дома, които се отличават с използването на много полезно специфично оборудване. Препоръчваме Ви да обърнете внимание на тези нюанси.

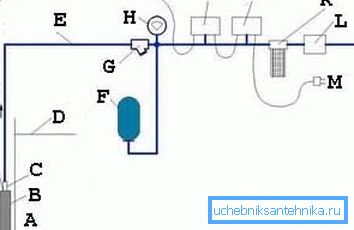

Защита от пропадания воды

Тази защита е една от най-неотложните задачи за осигуряване на вода на селска къща.

Начинът за нейното прилагане в следната схема:

• A - добре, имайте предвид, че схемата не зависи от вида на добре - перфектния - несъвършен, върху пясъчния варовик, от неналягащия слой - от налягането;
• B - потапяема помпа;
• C - клапан за връщане - обърнете внимание на много важната тел, която минава към релето и осигурява незабавна защита при липса на вода, дори и без анализ на налягането и наличието на вода в тръбите на върха;
• D - ниво на земята;
• Електропровод;
• F - акумулатор;

• G - груб филтър, наричан още машина за кал - много причудлив елемент на системата, който често трябва да бъде свален за поддръжка;
• Н - манометър;
• I - превключвател за налягане;
• J - сухо реле - това е отличителната черта на това изпълнение;
• K - друг филтър със сменяеми касети;

• L - редуктор на налягането;
• M - стандартна електрическа мрежа за 220/50;

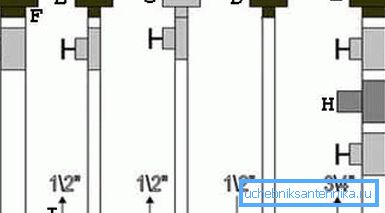

• N - допълнителни потребители под формата на санитарни помещения и перални машини; един от най-забележимите такива потребители е газовият котел, който може да бъде свързан както следва:

• A - отопление;
• Б - водоснабдяване;
• C – подача газа;
• D - връщащия канал на водата;
• Е - връщащ канал на отоплителната система;
• F – гайка типа «американка»;
• G - сферичен вентил;
• H - филтър, обикновено устройство за грубо почистване е достатъчно;
• I - стрелките показват посоките на тока на средата, цифрите са препоръчителните диаметри на тръбопроводите.

Затопляне и хидроизолация

Когато става въпрос за работа с кладенец, в никакъв случай не трябва да забравяме ниските температури и високата вероятност за замръзване на водата в тръбите. Оттук и необходимостта от хидроизолация и затопляне (на фигура "В" и двата проблема се решават с помощта на молив - E).

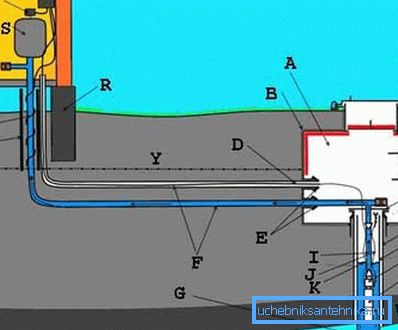

Схемата, която поставя задачата за затопляне в челните редици, може да изглежда така:

• А - касионна камера;
• B - хидроизолация;

Полезни съвети! Когато създаваме хидроизолация, препоръчваме ви да следвате "златното" правило - то трябва да се състои от няколко слоя. Например, на долния слой изолационна мазилка, след това вентилирани слой, а след това полиетилен на обвивката. Не забравяйте да покриете полиетилена с едно парче. Ако това не е възможно, свържете ръбовете на съседните листове от двете страни с водоустойчива лента.

• C - изолация, обикновено под формата на пяна, устойчиви на влага;
• D - електрическия кабел в защитната обвивка;
• Електронните уплътнения трябва да са изключително стегнати;
• F - тръбопроводи;
• G - кладенецът е отворен за достъп до вода;
• H - запечатващ капак;
• I - вътрешна тръба за повдигане на водата;
• J - предпазно въже;
• K - нивото на водата в кладенеца;

• L е металната обвивка на корпуса;
• M - този случай също е направен от метал, но често се използва пластмаса;
• N - затварящ клапан;
• O - потапяема помпа;

Полезни съвети! Потопяеми помпи са добри при извършване на първото изпомпване на кладенеца. В бъдеще препоръчваме да разгледате възможността за инсталиране на по-мощна повърхностна помпа. Неговата работа е много по-висока, а поддръжката е много по-удобна. Един недостатък е цената, която е много по-висока от тази на потопяеми помпи.

• P - нагревател;
• Q - електрическа отоплителна система - тук се използва цялостна защита срещу замръзване;
• R - основа на сградата;
• S - акумулатор;
• T - превключвател за налягане;
• V - електронен контролен панел;
• U - изход за вода към устройствата - потребители на вода в къщата;

• W - глинен слой;
• X - варовик;
• Y - ниво на замръзване на почвата - това ниво трябва да бъде определено по време на анализа и подбора на точката на пробиване на кладенеца;
• Z е вентилиран под-под, а тук има и друго предимство при създаването на този вид фундамент.

Обърнете внимание на потребителите в къщата

Е, това, което в името на което всички суетене и разгъната - потребителите на вода, извлечена от кладенеца.

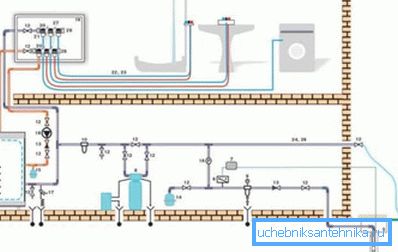

Препоръчваме тази схема като основна за изграждане на водоснабдяване от кладенеца:

• 1, 2, 3, 4, 5 - външни елементи: помпа, съединител, кабел, застраховка, кладенец;
• 6 - превключвател за налягане;
• 7 - електронно табло за управление;
• 8 - инсталация за омекотяване на водата;
• 9 - филтър, препоръчваме да обърнете внимание на устройствата с промиване;
• 10 - друг филтър, фино почистване с подменяеми касети;
• 11 – бойлер;
• 12 - кран за вода;
• 13 - спирателен вентил;

• 14 - акумулатор, изчислен за налягане 10 бара с обем 50 литра;
• 15 - хидроакумулатор, но вече на 25 литра при същото налягане;
• 16 - манометър с кран;
• 17 - система за безопасност при работа на котела;
• 18 - вътрешна помпа;
• 19 - шкаф за превключване;
• 20 - колектор;
• 21 - връзка;
• 22 - тръба, в дадена схема 16 на 2;
• 23 - гофрирана защитна обвивка;
• 24 - медна тръба с диаметър 22 мм;
• 25 - също медна тръба, но диаметърът е 18 мм;
• 26 - топлоизолация;
• 27 - скоби;
• 28 - капачка за колектора.

Задълбочава се по-специално

При организирането на водоснабдяването е необходимо да се извърши цялата работа по кладенеца особено внимателно, което ще определи успеха на цялото бъдеще.

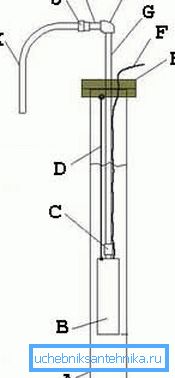

Разположението на устройствата под земята ще бъде лесно:

• A - сондаж, корпус;
• B - помпата;
• C - затварящ клапан;
• D - въже за застраховка;
• Е - оголовок;

• F - електрически кабел към системата за мониторинг и управление;
• G - тръбопровод за ниско налягане;
• H - ъгъл на свързване при ниско налягане;
• I - тръбопровод;
• J – гайка - американка;
• K - отиде на тръбопровод от метал-пластмаса за потребителите.

Наличието на каусонна камера не е необходимо за оборудването на кладенец, но камерата е много желателно, ако водата идва отдолу под налягане.

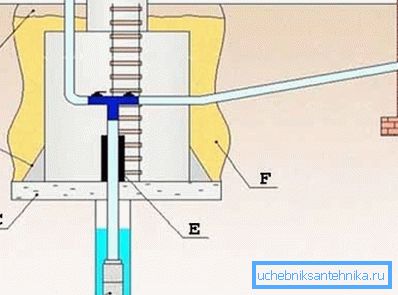

Препоръчваме Ви да направите касенова камера с вентилация и аварийно изпускане на вода извън системата за захранване на къщата:

• A - насипване на почвата, освен това препоръчваме да се направи мощна глинена ключалка, за да се предпази от падането на размразената и дъждовната вода, както и водата, отстранена до върха след изпомпване на кладенеца;
• B - кабели за превръзки;
• C - бетонна възглавница;

• D - помпа;
• E - хидроизолация;
• F - пясък и бетон сметища камера, препоръчваното съотношение на пясък и цимент - 5 до 1.

данни

Въпросът за това как да се направи водоснабдяване в дача от кладенец има повече от едно решение, но често само един от тях ще отговаря на вашите специфични условия на работа.

Ще е необходимо да се вземат под внимание много нюанси, някои от които ще трябва да се имат предвид в етапа на проектиране на къщата като цяло.

• Следователно, на първо място, инструкцията изисква включването на подробен план за осигуряване на къщата с вода на етапа на проектиране на местността.
• И, второ, да се осигури цялата работа "до ключ" опитен сложен екип от строители, ще бъде много трудно да се справя тук.

Това обаче ще ви убеди и в допълнителното видео в тази статия, която ви съветваме да погледнете повече от веднъж.
