Външни водопроводи и канализационни мрежи: регулаторни
Кои SNIPs по външните водоснабдителни и канализационни мрежи понастоящем са в сила? Какви са изискванията към дизайнерите и монтажистите? Какви материали се използват за изграждане на външни водоснабдителни мрежи? Какви са канализационните системи? Нека се опитаме да отговорим на тези въпроси.
Нормативни документи
В областта на интереса има две SNiPs:
- SNiP за проектиране на външни водопроводни и канализационни мрежи под номер 3.05.04-85.
- SNiP 02.04.02-84, съдържащ изисквания за изграждането на външни водопроводи.
Освен това: има отделен GOST за изготвяне на работни чертежи на външните мрежи, представляващи интерес за нас. GOST 21.604-84 е влязъл в сила на 1 юли 1983 г. и остава в сила и до днес.
Нека разгледаме ключовите изисквания и на двата документа.
SNiP 3.05.04-85

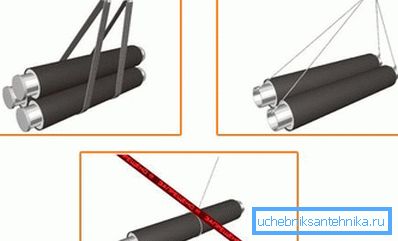

Как трябва да се извършва монтаж на външни водоснабдителни и канализационни мрежи съгласно SNiP? При преместване на елементи от тръбопроводи със защитно покритие трябва да се използват методи за товарене и транспортиране, с изключение на повреди на покритието.
Разположението на тръбите в изкопа, трябва да предотвратява влизането на чужди обекти. Преди сглобяването на тръбопровода неговите елементи се проверяват отвътре и се почистват от замърсители.
При сглобяване на тръба без налягане от гнездовите тръби на неравен терен, те трябва да се поставят с устата нагоре по склона. Инструкцията е свързана с по-малка вероятност от изтичане, когато в този случай връзката е била понижена.
Правилността на тръбопровода на прави секции се проверява визуално, на лумена с помощта на огледало.
Максимално допустимите отклонения от положението на осите на тръбопровода, фиксирани в проекта, са:
Вид на тръбопровода | Максимално отклонение, mm |
Налягане, хоризонтално отклонение | ±100 |
Налягаща глава, вертикална деформация | ±30 |
Безнапорный | ±5 |
Тръбопроводите под налягане могат да бъдат положени по плитка дъга или крива, при следните две условия:
- Те се монтират от тръби с гумени уплътнения.
- Ъгълът на въртене на всеки гнездо не надвишава 2 ъглови градуса с диаметър до 600 мм и 1 ъглова степен с диаметър над 600 мм.
При фрезоване на фунията тръбите са центрирани така, че ширината на отвора в гнездото да е еднакво по цялата обиколка.
Сварные стальные трубы монтируются со смещением сварного шва (прямого или спирального) как минимум на 100 мм. Исключение - трубы с швом, проваренным снаружи и изнутри.
Полагането на външни водопроводи и канализационни мрежи с чугунени тръби без гумени уплътнения се извършва с уплътняване на фунията със смола или битумирана капачка и уплътняване с азбесто-циментов разтвор. Свързването на бетонни и стоманобетонни тръбопроводи е подобно запечатано.
Обаче: когато монтирате сами един тръбопровод с малък диаметър, много по-лесно е да използвате санитарен силиконов уплътнител за тръби.
SNiP 02.04.02-84
Качеството на водата, доставена за битови нужди и за пиене, трябва да отговаря на всички изисквания на GOST 2874-82.
Забележка: Този документ вече е прекратен. Изискванията за качеството на водата се съдържат в SanPiN 2.1.4.1074-01.
При проектирането на водопроводна тръба трябва да се започне от следните норми на консумация на вода:
Тип дома | Консумация, л / ден |
Няма баня | 160 |
Бани инсталирани; БГВ, осигурена от топла вода или котел | 230 |
Баните са инсталирани, топлата вода се подава централно | 350 |
Главата трябва да бъде не по-малка от:
- На вводе в одноэтажное здание - 10 метров.
- На вводе в многоэтажное здание - 10 м + 4 метра на каждый этаж постройки.
- На уличной колонке - 10 метров.
Ако се построи многоетажна къща в район с нискоетажни сгради, тя се доставя със собствена помпена станция.
Източниците на вода могат да бъдат:
- Канали, реки.
- Езера, езера и язовири.

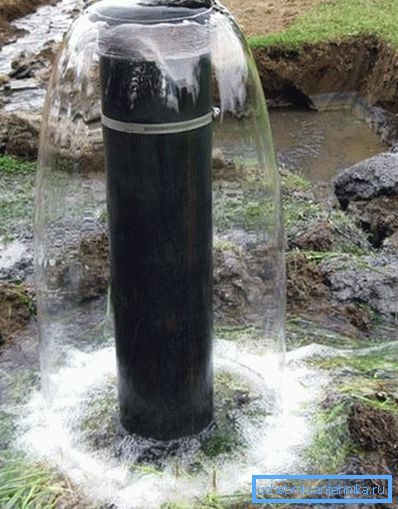

- Уелс.
За нуждите на промишлеността се допуска използването на пречистени отпадъчни води; но е забранено използването на вода в производствения цикъл, който отговаря на изискванията за питейно водоснабдяване.
материали
Да разберем какви материали са масовото изграждане на външни водоснабдителни и канализационни мрежи.
Водоснабдяване
Чугунът е широко използван при изграждането на водопроводи до края на седемдесетте години. Тогава изгорелите тръби бяха използвани за щамповане; Уплътнението е запечатано с циментови брави и оловен стопил. Модерните чугунени тръби са снабдени с гумени уплътнителни пръстени и се използват там, където се изисква висока механична якост.
Стальные трубы с быстрым и технологичным соединением плетей сварными швами сменили чугун незадолго до распада Союза ССР. Цена нововведения - резкое падение ресурса: ремонт наружных сетей водопровода из-за коррозии и зарастания отложениями часто требуется уже через 15-20 лет после прокладки.
За сравнение: чугунните тръби, използвани при изграждането на известните фонтани Peterhof, не се променят от момента на въвеждане в експлоатация през 1721 г.
Понастоящем металните тръби се заменят с полиетиленови тръби. Тръбата за налягане е свързана чрез заваряване при ниска температура: краищата на съседните тъкани се разтопяват и притискат един към друг, докато полимерната стопилка се втвърди. Минималният срок на експлоатация на решението се оценява на 50 години; Повърхността на пластмасата не надраства със седименти и осигурява изключително ниско хидравлично съпротивление.
Канализация
- Беше отбелязано и традиционният чугун: до този момент често се извършва полагане на дворната канализация между кладенците.
- Стоманобетонните тръби се използват по правило за изграждането на колектори.
- Керамиката се използва главно в промишлеността, когато се транспортират химически агресивни и високотемпературни отпадъчни води.

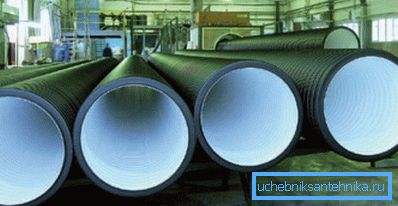

- Фитингите от поливинилхлоридни тръби се използват заедно с чугун за полагане на канализационни системи с малък диаметър; но за изграждането на колектори, в допълнение към стоманобетонните, се използват двуслойни тръби с външна гофрирана форма, изработени от полиетилен.
Заключение
Като изброихме материалите, съзнателно изпуснахме много сравнително екзотични видове тръби, които читателят едва ли ще срещне в ежедневието. Допълнителна информация, както обикновено, ще бъде предложена от видеоклипа в тази статия. Успех!
