Видове кранове: запознайте се с класификацията на

Какви видове санитарни кранчета се използват в момента? В настоящата публикация ще се запознаем с малки и средни спирателни вентили, използвани във водоснабдителни и отоплителни системи за частни и многофамилни сгради.

ключалки

Они применяются в элеваторных и водомерных узлах, а также для отсечения отдельных участков крупных контуров водоснабжения и отопления. Типичные размеры, применяемые в пределах дома - ДУ50 - ДУ100.

Въпреки това: при асансьори от стомана, понякога можете да намерите шлюзовите вентили DU150. Дори по-големи размери се използват само за отоплителни мрежи.

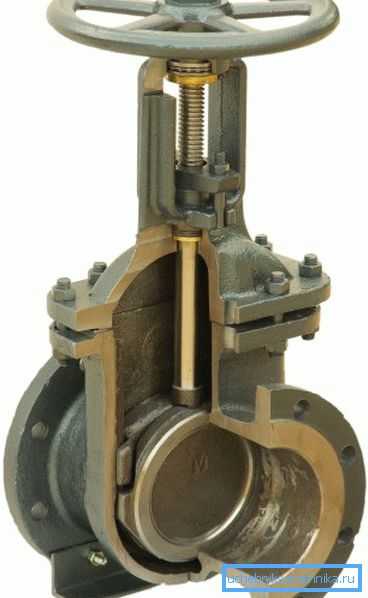

Вода в задвижке перекрывается парой отдельных щечек или монолитным клином, который подается в корпус винтовым штоком. огледала (уплотнительные кольца) на щечках (клине) и корпусе - металлические; герметизация достигается сильным прижимом поверхностей.

материали

Ето списък на материалите, използвани при производството на клапани.

изпълнение

ключалки могут классифицироваться:

• По пътя да се гарантира, че бузите са притиснати към огледалата на тялото. Стальные задвижки обычно комплектуются монолитным затвором, чугунные - клином между двух щечек или между щечками и корпусом.
• Формата на дръжката. Для чугунных изделий характерен круглый штурвал, для стальных - перпендикулярная штоку рукоятка.
• Чрез подвижността на пръта, Тя може да бъде извадена от кутията, когато е отворена или постоянно разположена в кутията. В последния случай обтураторът има свой собствен конец.

Характеристика

Достоинства задвижек:

1. Относително ниско хидравлично съпротивление.
2. Малък размер на монтажа (по-малък от винтов вентил със същия диаметър).
3. Възможност за монтаж във всяка посока на водния поток.

недостатъци:

1. Необходимост от периодично опаковане на епиполон и смилане на бузите, върху които се събират депозити.
2. Значителни размери в посока, перпендикулярна на оста на тръбопровода (болтът е прибран в корпуса, не забравяйте?).
3. Весьма умеренная герметичность затвора. Ситуация, когда в перекрытом по кругу элеваторном узле утечки через контрольный вентиль нет вообще - скорее исключение, чем правило.

Заключващи вентили

Вода перекрывается поворотом притертой к корпусу пробки. Герметичность обеспечивается практически полным отсутствием зазора между пробкой и корпусом. материали - металлы со сравнительно небольшим коэффициентом трения, не склонные к коррозии и прикипанию смежных поверхностей друг к другу: чугун и латунь.

В многоквартирных домах массово применяются вентиля размером 15 - 40 мм.

изпълнение

В този случай класификацията на крановете по тип е възможна и от няколко характеристики.

• Тялото може да бъде сглобено или монолитно.
• Уплътнението на щепсела може да се осигури чрез уплътняване на уплътнението чрез затягане на уплътнението или чрез натискане на щепсела върху тялото. В последния случай тя се привлича от гайка на стъблото, преминаващо през тялото.

• Вентилът може да бъде снабден с дръжка или припокрит с ключ.

Характеристика

Предимства:

1. Ниска цена, свързана с простотата на дизайна на крана.
2. Достатъчно широк канал в щепсела, който позволява клапанът да не се запушва с отломки.

недостатъци:

1. У сальниковых кранов - постоянные течи сальника при закрытии и открытии, у натяжных - риск отрыва хвостовика.

Забележка: За да запечатате корковата запушалка със собствените си ръце, тръбопроводът трябва да бъде източен от двете му страни. В противен случай повреденият щепсел може да излети от корпуса в предната част на водния поток.

1. Необходими са големи усилия за промяна на позицията на крана.
2. Висока хидравлична устойчивост

Винтови винтове

Подвижный клапан приводится в движение винтовым штоком. Он перекрывает воду, прижимаясь к седлу со сквозным отверстием в нем. материали - чугун (в настоящее время из него изготавливаются в основном вентиля больших размеров) и латунь.

изпълнение

Какви видове клапани с подвижен вентил и винтов прът се използват при водопроводни инсталации:

• Вентилът може да бъде изцяло метален, с полирано огледало или с уплътнение от гума или паронит (отново гума, само твърда и топлоустойчива).
• Всичко металният клапан, от своя страна, може да има плоско или конично огледало.

Внимание: разновидность кранов с коническим латунным клапаном - это, по мнению автора, творение какого-то сумрачного гения, посланное сантехникам в наказание за пьянство. Заклиненный в корпусе клапан (а заклинивается он очень часто) невозможно извлечь, не сняв вентиль полностью. Очевидная инструкция - не покупать это чудо враждебной техники ни при каких обстоятельствах.

• запечатване штока может быть выполнено сальником или одним-двумя резиновыми колечками.

Характеристика

Предимство:

1. Простота ремонта.

недостатъци:

1. Необходимост от пълнене на пълнежната кутия и периодична подмяна на уплътнението (ако има такова).
2. Висока хидравлична устойчивост
3. Постоянно натрупване на отломки под седлото.

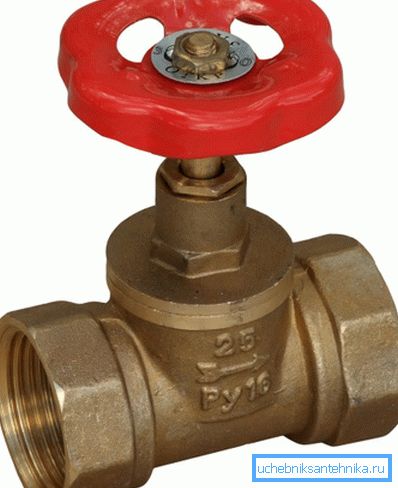

4. Инсталация с едно направление на водния поток. Контрактът се откъсва от вентила, когато се опитва да отвори клапана.

Сферични вентили

Всички видове сферични кранове представляват задълбочена работа по грешките при проектирането на коркови клапани.

Пробка в них - шар со сквозным каналом, равным диаметру присоединяемого трубопровода. Она уплотнена двумя кольцевыми седлами из полимера с низким коэффициентом трения. Как правило, им же герметизируется шток.

материали - латунь и (реже) нержавеющая сталь; в качестве уплотнителя выступают тефлон или фторопласт. Размеры - от ДУ50 до ДУ500.

изпълнение

Различните видове сферични кранове, използвани в собствени инженерни мрежи, се различават помежду си основно от конструкцията и формата на корпуса.

• Тръбопроводът може да бъде с резба, фланци или заварени.
• Тялото може да бъде демонтируемо (на нишка или стилет) или изцяло заварено.
• Рукоятка может быть стационарной или съемной, иметь форму рычага или "бабочки".
• Вентилът може да се комбинира с допълнителен фитинг или груб филтър.

Характеристика

Ще бъдем кратки: нито един от горните недостатъци няма топки вентили. Неизправностите са изключително редки и основно намаляват до необходимостта да се компресира развитото уплътнение около пръта след няколко стотин цикъла на отваряне и затваряне.

Заключение

Надеемся, что наш материал поможет читателю в выборе запорной арматуры. Статья может показаться несколько предвзятой; однако она основана лишь на собственном опыте автора (см.также статью "Шаровый кран 3:4 – устройство, характеристики, монтаж").

Както винаги, видеоклипът в тази статия ще ви предостави допълнителна информация. Успех!
