Високата популярност на спирателните клемни клапани се дължи на изключително конструктивна надеждност. По тази причина те са широко търсени в системите за отопление, вода, газ и охлаждане, вентилация, както и в топлинни точки с умерена температура. Най-атрактивната особеност на сачмените клапи е тяхната "независимост" по време на работа без необходимост от поддръжка.

Обща информация

Продуктът с форма на топка е наречен под формата на заключваща част със сферична форма, разположен между две седалки и свързан с дръжката за управление чрез шпиндел. Кранът от този тип трябва да се използва само като спирачка, но не и като регулираща арматура.

Оригиналните дизайнерски характеристики и техническите характеристики на кран с пълна сглобка от месинг, заедно с материала, придават на заключващия блок изключителни свойства:

• гъвкавост - материалът на продукта е стабилен при контакт с пара, вода, нефт, въздух и транспортиране на нефтопродукти при температура;
• надеждност - безопасността на работата е гарантирана от конструктивния елемент - от пръта;
• ефективност - формата на затвора, която се върти около оста си, осигурява лесен контрол на трафика;
• взаимозаменяемост - съединението може да бъде заменено с фланцово, при спазване на предпазните мерки за безопасност за този тип тръбопровод;
• уплътнение - специални уплътнения с повишена издръжливост, позволяват на продукта да работи много години.

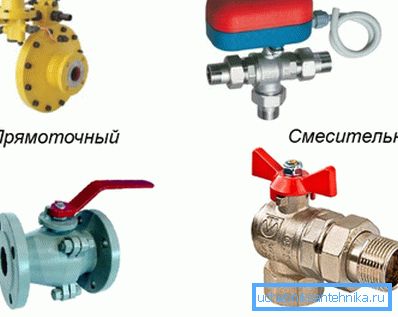

В зависимост от целта такива кранове могат да бъдат произведени:

• овен;
• втулка;
• смесване;
• ъгъл.

Сферичният кран от пълен стенд съгласно GOST 21345-2005 има 25 000 работни цикъла. Като се има предвид безпогрешната работа на уреда, неговият експлоатационен живот е възможен в рамките на 30 години (GOST 4.114-84). Месинговото устройство издържа на температурни колебания от -20 до +150 ° С и налягане 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

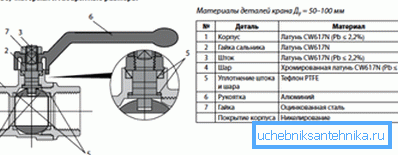

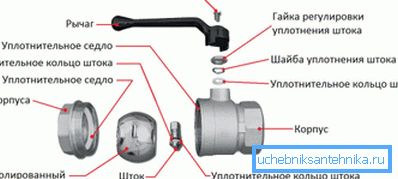

Дизайн функции

Заключващият сферичен елемент може да бъде разположен в плаващо положение или върху опори. Плаващата топка не е здраво свързана с шпиндела и може да се движи свободно - вътрешното налягане от входящата страна го притиска към изходящия пръстен, което предотвратява изтичането на вода.

В носещата конструкция болтът се захваща, от една страна, с щифт в долната част на конструкцията. От друга страна - седалки, които притискат натиска върху топката. Сложността на механиката на възела увеличава цената на продукта.

Материал

Дълъг експлоатационен живот се постига чрез защитно покритие, което се нанася чрез галванично облицоване с никел. Тази технология позволява използването на кранове в тръбопроводите с питейна вода, както и в топла вода.

Независимо от това, месинговият кълбо с пълна сонда в сравнение с ключалката:

• по-лесно;
• компактнее;
• има ниско хидравлично съпротивление;
• радиусът на завъртане е 90 °.

Така че няколко големи разходи изглеждат оправдани

Класификация на кранове

Класификацията може да се извърши, като се вземат предвид различни параметри:

• по диаметър на проходен отвор - пълен отвор, с диаметър на вратата, съвпадащ с отвора в тръбата и непълен с отвор в портата по-малък, отколкото в тръбата;

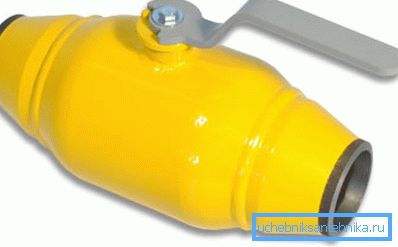

• чрез подслушване - фланцова, длета, заварена, муфа.
• чрез начина на управление - ръчно и механично;
• по вид управление - Копчето или лоста на пеперудата.

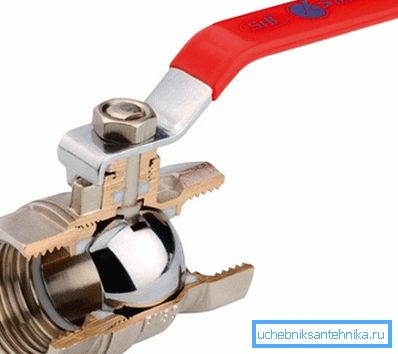

Сферичен сферичен кран

Съединителният вентил е свързан към тръбата чрез съединители с вътрешни резби. Завъртането на дръжката обратно на часовниковата стрелка до спирачката по тръбата означава пълно отваряне.

Свързващите кранове се изработват в 3 версии:

• монолитна (икономична);

• две части, състоящи се от тяло и съединител - най-често срещаните модели;
• три части или сгъваем, които могат да бъдат поправени или поставени в нов печат.

Трябва да се избере куплунг с пълен поток, като се вземе предвид:

• целта на експлоатация;
• температурата на работната среда, която ще премине през устройството;
• вътрешно налягане;
• диаметъра на тръбопровода.

Заключването на съединителя е оценено от водопроводчици, широко се използва във водоснабдителната и отоплителната мрежа на общинските услуги, но може да работи в газообразна среда.

Безспорните предимства на арматурната лента са:

• малък размер и тегло;
• монтаж във всяка позиция;
• лекота на управление;
• поток във всяка посока;
• ниска хидравлична устойчивост;
• демократичная цена.

Недостатъци могат да бъдат разгледани:

• необходимостта от затваряне на дълги лостове;
• висока цена на електрическите задвижвания за автоматично затваряне;
• ограничаване на работната температура на средата - 100 ° C и налягане - 16 бара и диаметъра на тръбата до 100 mm;
• чувствителност към падане на налягането.

Обърнете внимание! Затварянето на сферичните клеми изисква по-голямо внимание при монтажа и инсталирането от собствените им ръце, като се спазва допустимото въртящ момент. Най-малкият надзор може да доведе до рязък спад на налягането и неизбежна разбивка на единицата.

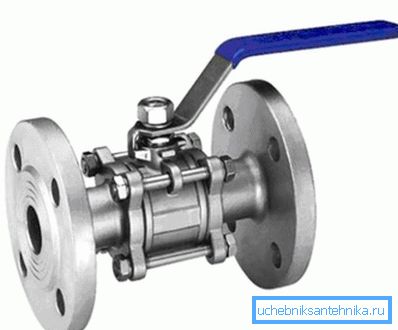

Фланец с фланец

Когато температурата на средата надвишава 100 ° C и налягането е 16 бара и работата на съединителя не е възможна, използвайте сферичен сферичен клапан. Сред предимствата на фланговия кран, между другото, е възможността за ремонт (демонтируемо тяло).

Недостатъците се дължат на:

• висока цена;
• тежко тегло;
• Наличие на дълги дръжки за ръчно управление.

Обърнете внимание! Инструкцията ви задължава да завъртите копчето по целия път, за да избегнете образуването на утайки в устройството, което води до изтичане, поправка или подмяна на оборудването.

Разлики в проходимостта на сферичните клапани

Основната разлика между кран с пълен отвор и с пълен поток е диаметърът и формата на отворите в запека. Дупката на възел с пълен отвор не се стеснява и съвпада с вътрешния диаметър на тръбата, в непълния проход има фуниевидна форма. Един такъв конус се изтегля от нежни страни към потока, ако има две от двете страни.

Непълният възел в сравнение с пълен отвор има:

• по-малко тегло;
• лесна работа;
• по-ниска цена на блокиращия блок.
• най-лошата производителност;
• По-голям коефициент на хидравлично съпротивление;
• повече усложнена дълголетие.

При намаляващо преминаване заключващият елемент става по-компактен. Ако силата на натиск не играе важна роля, по-добре е да изберете непълен кран като икономически жизнеспособен вариант.

Обобщение

Забележителните характеристики на сферичната медна запушалка позволяват използването й в промишлени и битови приложения. Помощта на специалист по техническите тънкости ще ви помогне да изберете единствената правилна опция, която ще служи вярно през целия ви съзнателен живот.

Видеото в тази статия е малък преглед на популярните видове сферични кранове.
