Трипътен вентил в отоплителни системи и системи "топъл под"

В тази статия ще разгледаме характеристиките на работата на спирателните вентили. По-специално, техният принцип на работа: например, трипътният кран има отличителни черти, според които той функционира. Освен това ще говорим за структурните и оперативните характеристики на тези устройства и за това къде и как могат да бъдат приложени.

Предметът на изделието е от особен интерес, тъй като подреждането на отоплителни системи със средна и голяма дължина е свързано с такъв недостатък като неравномерното разпределение на топлината. Причината за този проблем е, че охлаждащата течност при преминаване през тръбопровода постепенно се охлажда и поради това температурата му ще бъде по-висока в близост до отоплителната инсталация, отколкото в най-отдалечената точка на тръбопровода.

Решаването на този проблем е изграждането на системи, в които се използва трипътен клапан.

Функции на приложението

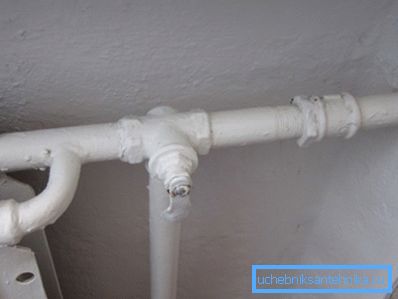

Как уже было сказано, назначение трехходового крана по большему счету распространяется на строительстве отопительных трубопроводов средней и большой протяженности, а также для теплого пола со средней и большой площадью (см.также статью "Трехходовой кран для манометра: цели применения, варианты исполнения, установка и обслуживание").

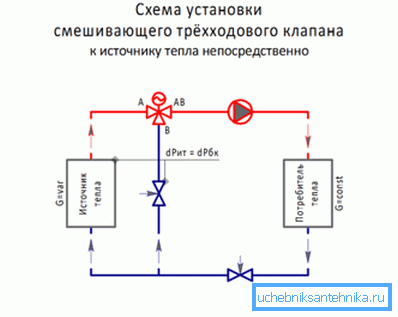

Този тип спирателен вентил не само регулира главата на водата, но ви позволява веднага да настроите студените и горещите потоци. В резултат на правилната инсталация и правилната работа на устройството става възможно да се постигне по-ефективно преразпределение на охлаждащата течност в затворена система.

Важно: Съгласно изискванията на ГОСТ 21345-2005 спирателните вентили от този тип, в допълнение към сградните отоплителни системи, могат да бъдат използвани за монтаж на тръбопроводи с малък диаметър за последващо транспортиране на газообразни, агресивни и неутрални течни среди.

Структурни характеристики

Структурните трипътни клапани са тръбопровод, оборудван със спирателен или регулиращ механизъм.

Дизайнът на устройството включва такива елементи като:

• корпус, които могат да бъдат изработени от месинг, неръждаема стомана, чугун и др .;
• затвор конфигурация с проходни отвори
• клон тръби.

Устройството се задейства чрез въртене на маховика, фиксиран към стеблото на клапана около оста му. Регулиращият лост може да се завърти на 90 или 180 градуса, за да отвори един или повече отвори.

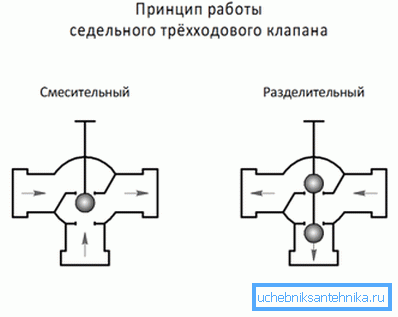

Изключителните позиции на маховика са предназначени за преминаване на течната среда през един или през друг отвор. Ако маховикът се завърти в неутрално положение, водата преминава директно през двата отвора и устройството функционира като смесител.

Важно: Промишлените модификации на трипътния вентил, предназначени за монтаж на тръбопровод, през който се транспортират запалими или експлозивни атмосфери, имат специални ограничители за крайното положение на маховика. Модификации на заключващото оборудване, предназначено за употреба в домашни системи, такива ограничители може да няма.

Класификация на спирателните клапани от трипътния тип

Трипътният клапан или неговите по-големи промишлени колеги, чиято цена е по-висока, се разделят на няколко категории въз основа на следните отличителни характеристики:

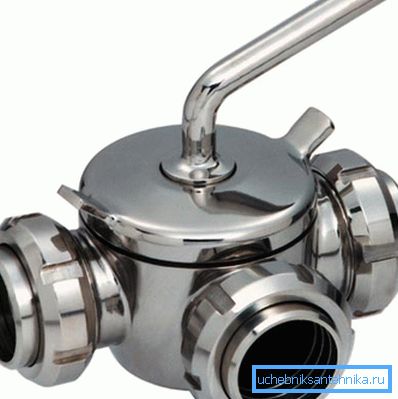

• В зависимост от формата на капака, коничните, сферичните и цилиндричните модификации се различават;
• В зависимост от вида на течащата част, се разграничават конструкции с цялото тяло или тяло за спускане на проби.

Модификациите на преминаването са оборудвани с две свързващи тръби, предназначени за свързване към тръбопровода.

Устройства за вземане на проби тип, на първо място, предназначени за монтаж в различни единици и резервоари. За по-лесна инсталация и последваща работа, оборудването на устройството включва спусък и тръба за връзка.

• В съответствие с конфигурацията на въртящия се елемент се различават L-образни, T-образни и S-образни кранове.

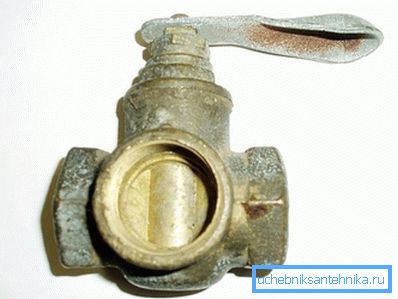

• Съгласно метода за монтиране на механизма на входа има различни модификации на опън, жлеза и корк. При кранове от тип на опън, щепселът се затваря незабавно към тялото с гайка. В същото време коркът на пълнежните кутии се прилепва към тялото с пълнежна кутия и опаковъчен слой.

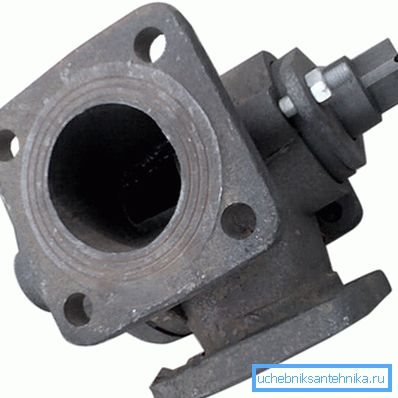

• Индустриалните трипътни клапани са разделени на устройства с отопляем корпус или с корпус без отопление.
• В зависимост от вида на свързващото устройство, се различават модификациите на фланеца, съединителя, щифта, задушаване и заваряване.

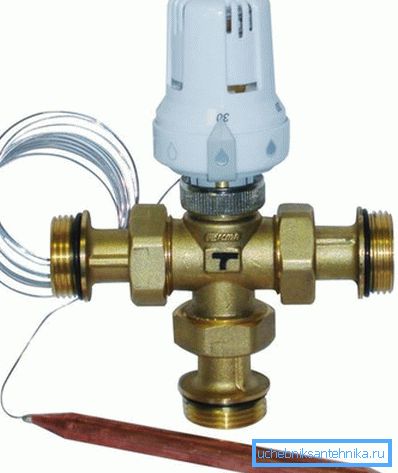

• В зависимост от вида на управлението има модификации с ръчни и механизирани, пневматични, хидравлични и електрически задвижвания.

Независимо от категорията, всички трипътни клапани се характеризират с липсата на застояла зони, издръжливост, повишена плътност на заключващия елемент, ниска степен на хидравлично съпротивление и простота на конструкцията.

Но заедно с това такива устройства имат някои недостатъци, между които има висок въртящ момент, увеличена вероятност за заглушаване на въртящите се части в резултат на кипене в процеса на продължителна работа.

Изисквания за инсталиране и работа

• Трипътните вентили могат да бъдат инсталирани хоризонтално или вертикално.
• Когато извършвате монтажна работа със собствените си ръце, трябва да се уверите, че посоката на потока на транспортираната среда съвпада със стрелката, показваща посоката на тялото на устройството.
• Разположението на крана трябва да бъде избрано по такъв начин, че при последваща работа и поддръжка да няма проблеми с достъпа до вентила или друго контролно оборудване.
• В случай на инсталация, използваща заваръчно оборудване, трябва да се внимава за защита на вътрешната кухина на крановете от навлизане на заварена скала и решетка. Отново е необходимо да се предотврати нагряването на корпуса, дюзите на свързващите зони към тръбопровода над + 100 ° С.
• Монтажът и последващата работа на трипътния вентил трябва да се извършват в съответствие с изискванията, дадени в придружаващата документация, изготвена от производителя.
• Инструкцията за използване на спирателните вентили изисква необходимост от редовна поддръжка, за да се предотврати заклинването на клапана.

заключение

Сега имаме обща представа за това какво е конвенционален или специализиран хидравличен трипътен вентил. Има ли някакви въпроси относно избора на подходящо оборудване?

Можете да опростите задачата, като гледате видеоклипа в тази статия.
