Трипътен клапан за манометър: приложение, версии, монтаж и

Защо се нуждая от 3-пътен вентил за манометър? Трябва ли винаги да се инсталира? В кои версии се произвеждат тези устройства? Какъв вид неизправности са типични за тях? Как да уплътните резбови връзки при монтажа на кран? Нека се опитаме да отговорим на тези въпроси.

Цели

Първо, ще разберем защо е необходим трипосочен манометричен кран.

Нейната инсталация има следните цели:

• Позволява тестване на измервателния уред чрез свързване на контролен манометър.

Нека изясним: разбира се, в този случай кранчето не трябва да има дренажна тръба, а пълна крана с резба или тръбен фланец за свързване на второто устройство.

• Трипътният клапан за манометъра позволява не само да се изключи устройството от главната линия, но и да се освободи налягането пред него, Смята се, че това значително намалява вероятността от повреда (залепване на стрелките).
• Наконец, он позволяет продуть отвод на манометр - сбросить через него некоторое количество рабочей среды, При издухване от крана, всички натрупани замърсявания, които могат да повлияят на точността на измерването на налягането, се отстраняват.

Можно ли обойтись обычным проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления необходим для соблюдения технологии производства, в подкачках и на газопроводах - нет. Неверные показания могут обойтись слишком дорого.

В отоплителната система на частна къща или в асансьорно устройство манометрите за апартамент обикновено са свързани с обикновен контролен вентил. Всъщност, при асансьорите манометър често се инсталира само за времето на вземане на контролни показания: докато има свободен достъп до техническите мазета, проблемът с кражбата на оборудване ще остане релевантен.

версии

Как може да се използва трипътен вентил за манометър от 1: 2 инча? Ето някои описания на най-често срещаните конструкции.

Корк напрежение

Корк тройна чешма с уплътнение на опън 11b18bk се предлага в следните нива:

• Двутръбна (DN15) или метрична (M20x1.5) резба и дренажен отвор.

• Една тръба и една метрична нишка плюс дренажен отвор.
• Същото, но с дръжка (лост или пеперуда).
• Две конци (DN 15, M20x1.5 или комбинация от тях) и фланец за свързване на контролен манометър.

Вентилът е изключително просто по конструктивен начин, но има няколко значителни недостатъка:

1. Изключително голямо усилие за превключване (типично за всички коркови клапани).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. месинг - довольно мягкий металл, и слишком большое усилие здесь не требуется.

Принципът на работа на трипътния вентил за манометъра е прост и ясен: Т-образният изрез в въртящата се запушалка, когато се върти, се комбинира с един или два изхода.

Следователно, следните конфигурации са налични в различни позиции:

• Изходът е заглушен, манометърът е свързан към атмосферата чрез дренаж или фланец.
• Налягането се прилага върху регулиращия вентил с затворен дренаж или фланец.
• Кранът работи при нулиране с припокриващ се манометър.

Топка с дренаж

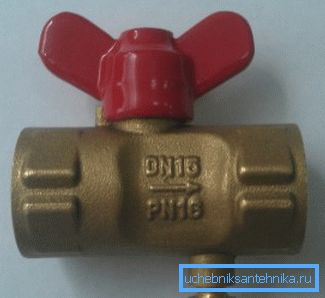

Като пример ще разгледаме трипътен сферичен клапан за манометър 11B27p. Той се интересува от прилагането на дренаж. По същество имаме обикновен боксов клапан с удължено тяло и дренажен отвор от едната страна на ключалката.

Ето характеристиките на продукта.

Забележка: В това изпълнение трипътният сферичен кран за манометъра е доста неудобен за топла вода и за отопление. Отвинтният винт за изтичане на уреда ще увреди ръката ви с вряща вода.

Сферичен кран с гнездо

В качестве крана под манометр может быть использован и обычный муфтовый трехходовой вентиль. Пример такого изделия - Valtec VT361N.

Материал корпуса и затворного шара изделия - хромированная латунь; уплотнители выполнены из тефлона. Максимална работна температура среды - +150 градусов. Примечательна заявленная производителем долговечность изделия - не менее 20000 циклов.

монтаж

Как да запечатаме резбови връзки на кранове и манометри при инсталирането им от собствените им ръце?

Инструкцията като цяло е съвсем стандартна:

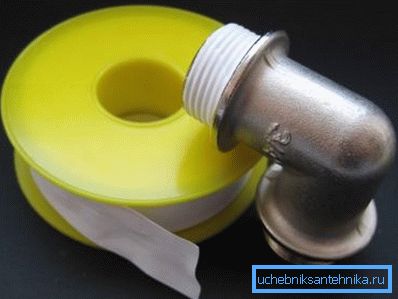

1. На газовата мрежа се използва лентата FUM. Нишките се усукват ръчно или с инструмент, но с минимални усилия.

Моля, имайте предвид, че лентата FUM идеално запечатва резбата на тръбата, но позволява поток дори при минимален ход на връщане.

1. За топла и студена вода е по-добре да използвате полимерна запечатваща нишка (Tangit Unilok и аналози). При нейното отсъствие се постига добър резултат чрез водопровод, импрегниран с бързосъхнеща боя, лепило или ленено масло.

обслужване

Списъкът на грешките на крановете, които могат да бъдат елиминирани сами по себе си, е повече от малък.

• Утечка, когато клапанът е затворен, означава недостатъчно захващане или боклук, събрани под щепсела. Демонтирайте вентила, изтрийте щепсела и седалката и го монтирайте отново. Гайката на стеблото трябва да се затегне, само ако изтичането продължава след почистване.

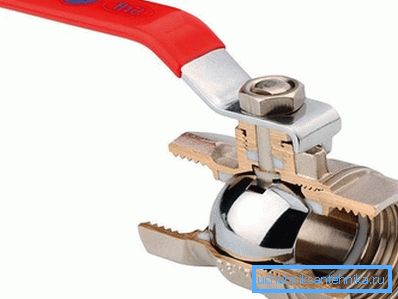

• Протичането на стеблото на сферичния кран показва развитието на уплътнителен пръстен. Ако клапанът има гайка, можете да го затегнете с едно или две завъртания.

Если уплотнитель прижат рукояткой и проложенной под нее шайбой - при закрытом вентиле снимите их и уложите поверх уплотнения несколько витков ленты ФУМ.

Заключение

Ще разгледаме познатото ни с относително екзотичния вид затворени клапани. Видеото в тази статия традиционно ще предложи на читателя допълнителна тематична информация. Успех!
