Свързване на помпената станция към кладенеца

Предоставянето на инженерни услуги за извънградски населени места е проблем в повечето области. Централизираното водоснабдяване, отводняване, отопление е възможно само в крайградски населени места, съседни на мегаполиси. Решаването на проблема за осигуряване на водата на населението е в ръцете на самите граждани, които организират автономни източници на водоснабдяване в собствената си зона. Тя може да бъде добре, кладенец за първите водоносни хоризонти, артезиански кладенец за водоустойчиви хоризонти.

Извличането на вода от кладенеца с кофи е труден процес. Възможността за свързване на различни технически средства позволява не само да се механизира, но и напълно автоматизира процеса на доставяне на вода в къщата.

За автоматизиране на процеса на водоснабдяване е необходимо да свържете помпената станция към кладенеца.

Елементи на помпената станция

Автономна помпена станция се състои от следните елементи:

• самозасмукваща центробежна помпа, осигуряваща повдигане на водата от кладенеца до необходимата височина;
• хидравличен акумулатор, който осигурява омекотяване на хидравличния чук, поддържане на налягането в тръбопровода (това е контейнер с диафрагма и пневматичен клапан за изпомпване на въздух);
• тръби и тръбни фитинги и свързващи елементи;
• заключващи и управляващи елементи (клапани, манометри, превключватели за налягане, обратни клапи и др.);
• груби и фини филтри.

Принцип на действие

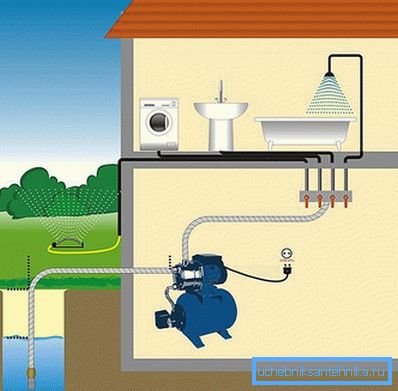

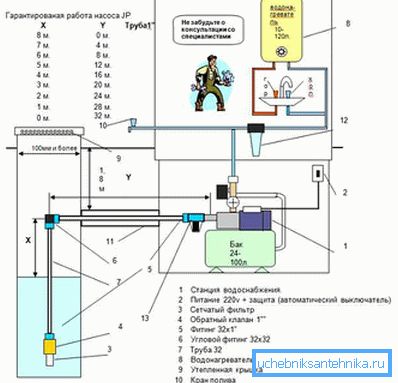

Общата схема за свързване на помпената станция е показана на фигурата. От кладенеца, смукателната тръба отива към помпената станция. В края на тръбопровода в кладенеца има възвратен клапан със ситов филтър. Преди помпената станция са монтирани спирателен вентил и груб филтър. На изхода на станцията са монтирани манометър, клапан и фин филтър. Освен това чрез тръбопровода за налягане се подава вода на потребителите.

С тръбопровод от кладенеца помпата започва да изпомпва вода в акумулатора. Допълвайки го до определено налягане, помпата се изключва. Когато кранът се отвори, водата под налягане влиза в миксера, душ и други точки за потребление на вода. Когато налягането падне, помпата се включва и започва да изпомпва водата от кладенеца обратно в акумулатора. По този начин, когато налягането в системата се регулира, помпата работи и когато водата се консумира или изключи, когато всички консуматори на вода са изключени.

Местоположение на помпената станция

Преди да инсталирате станцията, определете нейното разположение. Помпената станция трябва да се намира на кратко разстояние от кладенеца. Тръбопроводът от кладенеца до къщата трябва да се постави под нивото на замръзване на земята с подгряване и защита срещу измръзване. Опции за настаняване:

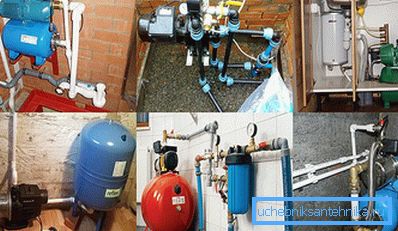

1. Специална спомагателна отоплявана стая: отделна плевня, помещение за поддръжка в къщата или в сутерена на къщата. Най-предпочитаният вариант, тъй като позволява по всяко време да се извършва поддръжка на оборудване в топла стая.
2. В кесана, който е защитен кладенец, разположен под нивото на замръзване на почвата. Тази опция е по-рядка. Кейсионът е изолиран, за да предотврати замръзване на почвата при силни студове, за да предотврати замръзване, повреда и повреда на всички скъпи съоръжения.

Монтаж станции

Ако инсталирате самостоятелно, трябва да знаете как да свържете станцията. Надеждността и експлоатационният живот на водоснабдителната система зависят от правилната инсталация.

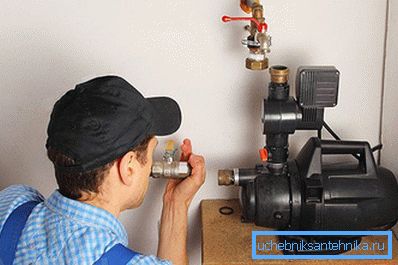

1. Монтаж на помпената станция. Може да се монтира върху скоба с формата на L, фиксирана към стената на помещението, специална подиума на пода, където се намира станцията. Станцията се намира, като се съсредоточава върху посоката на тръбопровода към кладенеца, така че да няма излишни завои. Станцията не трябва да докосва стената. Под краката на станцията могат да се монтират гумени уплътнения, които да премахнат вибрационния шум по време на работа.

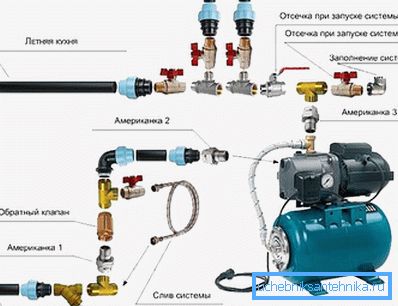

2. Монтиране на входа на гарата. Чрез адапторите към входа на станцията се монтират груб филтър, възвратен клапан, спирателен вентил, съединител за преход към пластмасов тръбопровод.
3. Монтаж на смукателната тръба. В края на тръбопровода, който е разположен в кладенеца, са монтирани метална мрежа и клапан. За полагането на тръбопровода е изкопан изкоп до дълбочината на замръзване, в който е положен водопровод. Тръбите се поставят върху пясъчна възглавница и се покриват с пясък. При голяма дълбочина на замръзване тръбопроводът е изолиран. Тръбите се поставят в къщата и се прикрепят към адаптера.

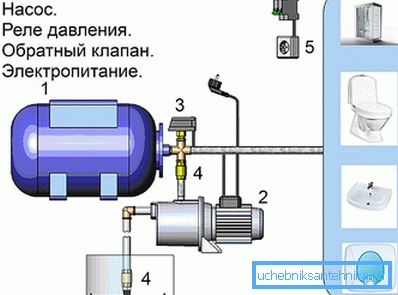

4. Монтаж на изпускателния тръбопровод. Гъвкавият маркуч от акумулатора е свързан към превключвателя за налягане. На изхода, финият филтър, възвратен клапан, спирателни вентили, съединители за тръбопровода за налягане в къщата са свързани чрез твърди тръби.

Преди тестването водата се излива в помпената станция. Това е необходимо, за да се предотврати изтичането на помпата.

Помпата е свързана към мрежата и е стартирана. Всички заключващи елементи трябва да са отворени. Всички връзки се проверяват за течове.

Видео

Слушайте препоръките за избор на помпена станция:

Вижте как е инсталирана водната помпа:
