Свързване на помпата с кладенеца: характеристики и етапи на

Свързването на помпена помпа е една от най-важните и критични стъпки в изграждането на автономна водоснабдителна система. От правилното свързване и пускане в експлоатация на помпеното оборудване ще зависи от експлоатационния живот и нормалната работа на системата.

Ще ви кажем как да свържете помпата към кладенеца със собствените си ръце.

Монтаж на помпено оборудване

повърхност

Обърнете внимание! Инсталирана на повърхността на помпеното оборудване ви позволява да изпомпвате вода от плитка дълбочина - не повече от 8 - 9 метра. Това се дължи на силата на атмосферното налягане, която не е в състояние да повдигне стълба по-горе, а ако се използва живак вместо вода, височината на колоната ще бъде 760 mm, което е известно като нормално атмосферно налягане.

Следователно, това оборудване се използва за обслужване на абисинските кладенци и плитки кладенци, както и за изпомпване на вода от мазета, напояване и други работи.

Повърхностните помпи са най-често станции, които включват помпа с електродвигател, резервоар за съхранение, система за автоматично стартиране и изключване, превключвател за налягане и манометър.

Не е трудно да се събере самата станция, затова е достатъчно внимателно да се прочетат указанията на производителя и да се извършват лесни манипулации чрез свързване на частите заедно.

Много по-важна задача е да свържете повърхностната помпа с кладенеца и да я стартирате.

За удобство нашите експерти съставиха стъпка по стъпка инструкции:

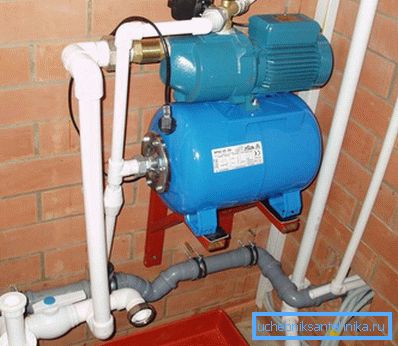

1. На мястото, където ще стои помпената станция, е необходимо да се направи надежден пиедестал или фиксираща армировка, на която е необходимо здраво да се фиксира рамката на устройството, върху която трябва да има фиксиращи отвори или крака. За да се намалят вибрациите и шума под апарата, е по-добре да поставите гумена мат;

1. Отрязахме част от HDPE тръба с необходимата дължина и от единия край се монтира месингов или пластмасов съединител с вътрешна резба, нипел и възвратен клапан. Също така, няма да е излишно да филтрираме грубия екран;

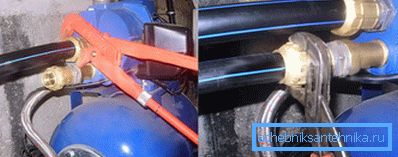

1. Другият край на тръбата е снабден с куплунг и е свързан към входа на нашата станция. Най-често тези отвори са снабдени с вътрешна резба, която трябва да бъде запечатана с лента FUM или ленено уплътнение. При необходимост (при модели с ежектори) монтираме маркуча на системата за рециркулация;

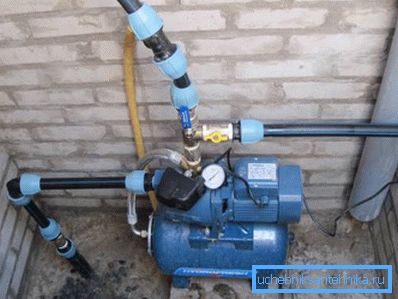

1. След това свързваме изхода на помпата към водните тръби през сферичните кранове. Това може да бъде една или повече спредове, така че може да се нуждаете от едно коляно или чай. За работа използваме само висококачествени месингови или пластмасови фитинги и съединители;

1. Включете щепсела в контакта за 220 V / 50 Hz;

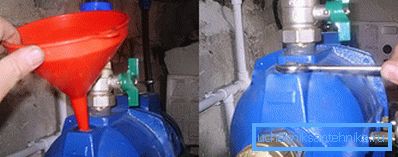

2. В специален отвор на тялото на станцията (обикновено в зоната на помпата) се излива вода съгласно препоръките на производителя;

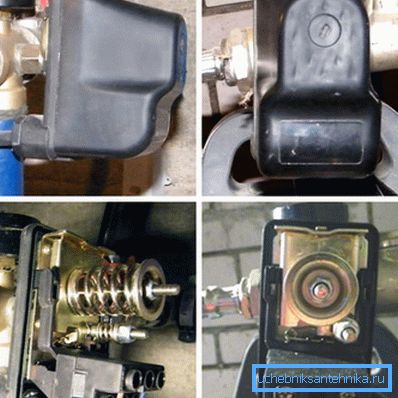

1. Стартираме машината и чакаме да се задейства автоматичната система за изключване. След това проверяваме налягането в резервоара за акумулатори на манометъра и го проверяваме с паспортните данни. Ако стойностите не съвпадат, регулирайте превключвателя под налягане, използвайки специални зъбни колела в неговия механизъм;

1. Когато резервоарът е пълен, ние отваряме крановете и проверяваме налягането и общата работа на ВиК и ВиК.

Обърнете внимание! Преди да свържете повърхностната помпа с кладенеца, уверете се, че общата дължина на вертикалната и хоризонталната тръба за подаване не надвишава максимално допустимите стойности, посочени в паспорта на устройството.

потопяема

За изпомпване на вода от дълбоки кладенци се използват потопяеми устройства, които не се ограничават до височината на водния стълб и силата на атмосферното налягане.

Тяхната инсталация се различава от инсталирането на повърхностни станции:

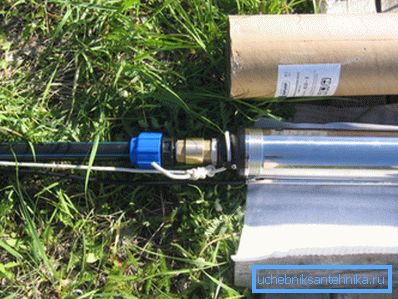

1. На първо място, към помпата е свързана водоподдържаща тръба от полиетилен с ниско налягане (HDPE). За тази цел към своя край е прикрепен съединителен месингов съединител, върху който е навит затварящ клапан. След това вземете нипел с двойна външна резба и го използвайте, за да свържете клапана към входа на помпата;

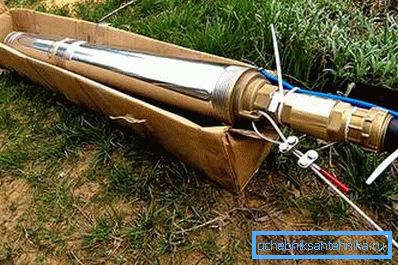

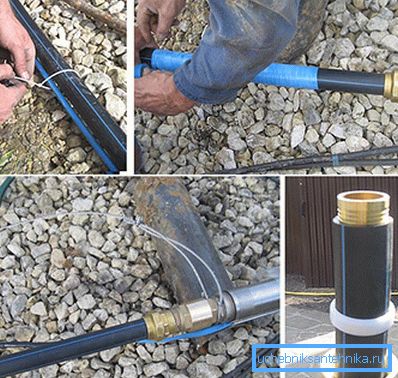

1. Освен това към тръбата за вдигане на водата със скоби или изолационна лента, свържете електрическия кабел на апаратурата на всеки три метра;

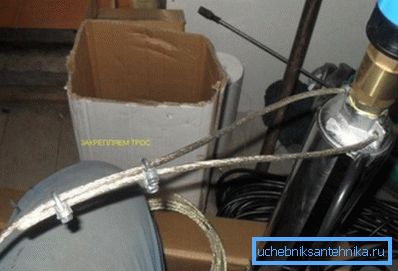

1. В комплекта на помпата обикновено има предпазен кабел от капан или друг материал. Кабелът трябва да се вкара в ушите за фиксиране на корпуса на устройството и да се закрепи с две (!) Скоби;

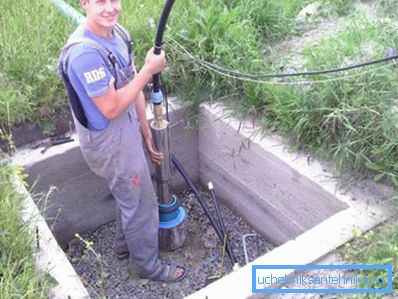

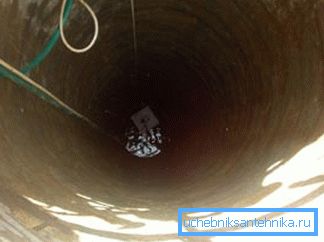

1. След това помпата заедно с тръбата, кабела и въжето внимателно се спуснаха в корпуса на сондажа, като се опитаха да не се придържат към стените на тръбите. За застраховка на тялото на устройството можете да поставите гумен пръстен. Дълбочината на потапяне обикновено се взема така, че апаратът да е на 2 до 3 метра под динамичното водно ниво, но метър и половина над дъното на лицето;

1. Тръбата преминава през отвора на главата на кладенеца и се фиксира със скоби. Има и закрепване на предпазното въже - прикрепваме кабела към това анкерно закрепване;

1. Затваряме капака на главата на сонда, изходящият кабел през уплътнението под налягане (обикновено включен) е свързан към мрежата. Извършваме пробно пускане на помпата, ако водата не изчезне, ние вкарваме въздух от тръбата, така че да работи клапанът;

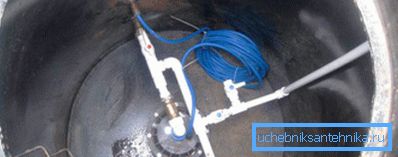

1. След успешното пускане в експлоатация, свържете водопроводната тръба с водопровода.

Обърнете внимание! Ако помпата е оборудвана с вътрешен контролен клапан, тя трябва да се дублира от външно метално устройство, тъй като вътрешните клапани не са надеждни.

заключение

Свързването и пускането в експлоатация на помпено оборудване е много важна и отговорна задача, чиято коректност зависи от нормалната работа на системата, чиято цена е много висока. Независимо от това, можете да управлявате тази работа сама, като изпълните стъпка по стъпка, в съответствие с нашите указания. За да видите процеса директно, можете да видите видеоклипа в тази статия.
