Структурата на кладенец под вода: основните елементи и

Что такое скважина? Ответ вроде бы очевиден: дырка в земле, из которой выкачивается вода. Очевиден и … ошибочен. Перед нами целый комплекс оборудования - от фильтра с отстойником до системы автоматического включения насоса. Тема этой статьи - устройство скважин на воду.

елементи

И така, от какво се състои кладенецът? Ние веднага ще уточним: обсъждаме изграждането на кладенец с относително малка дълбочина (до 70-100 метра) с дебит, достатъчен да осигури вода на жителите на една или две или три частни къщи. Индустриални кладенци, които могат да дадат десетки кубически метри вода на час и вземат вода от долните хоризонти, са по-сложни.

Нека да се движим по сондажа отдолу нагоре.

• Утаяващ резервоар. Това е тръба със залепени стени, погребана във водонепропусклив слой под филтъра.
• Всъщност филтър, който осигурява пречистване на водата, постъпваща от помпата, от пясъчните и почвените частици.
• Корпус, който осигурява стабилността на стените на кладенеца. Тя е благодарение на нея, че тесен вертикален кладенец не се разпада в първите дни на работа.

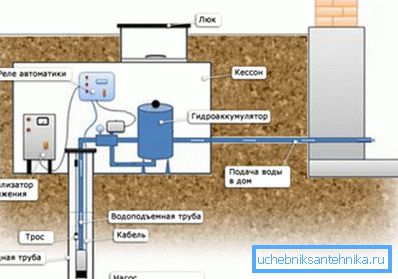

• Яма или кесан, разположени в кладенеца. Целта на конструкцията на този плитък кладенец е двойна: защитава тръбата, през която тече водата, от замръзване и предотвратява изхвърлянето на почвата над корпуса.

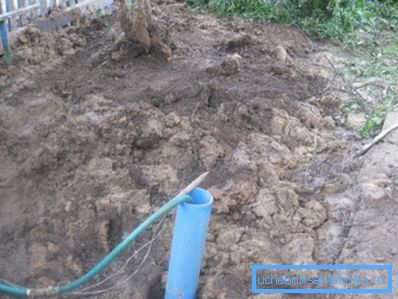

Любопитно е, че в топлите райони кладенците често правят без този елемент. По-специално, в Крим с положителната си температура през най-студения зимен месец, е възможно да се наблюдават кухини, излизащи директно от земята; водата влиза в къщата с незавършен вход.

• Помпа, която осигурява повдигане на вода от дълбочина.
• Нагнетателна тръба, през която водата навлиза в къщата от кладенеца.
• Възвратен клапан, който предотвратява обратния поток на водата, когато помпата спира.
• Автоматизация на управлението на помпите.
• Хидравличен акумулатор или резервоар за съхранение, който позволява на помпата да престои на празен ход.

В този ред ще анализираме по-подробно разположението на кладенеца във вода.

Подземна част на кладенеца

Връзка на корпуса

Филтърът и утаителят са част от корпуса и попадат в кладенец, пробит със собствени ръце или с помощта на технологията като единица. Колоната, като правило, се сглобява на място от парчета от тръбата, снабдени с брави (най-често с резба).

Диаметърът на корпуса е обикновено малко по-голям от диаметъра на помпата; За най-честите 4-инчови помпи се използва тръба с диаметър 125 мм.

Какви материали могат да се използват и какви са техните основни характеристики?

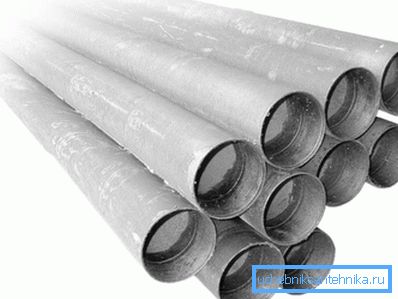

• Традиционният материал за корпуса е черна стомана. Въпреки чувствителността към корозия, неговият експлоатационен живот достига 50 години или повече поради плътната стена на стената от 5-6 милиметра. Дебелостенната тръба не се страхува от каквито и да е земни движения и гарантира функционирането на кладенеца при всякакви условия; единственият недостатък на този материал е високата цена.

• Асбестоцементные трубы куда дешевле; куда ниже и их прочность. Материал подходит исключительно для стабильных грунтов при небольшой глубине скважины (бурение "на песок").
• Полиетиленът с ниско налягане (HDPE) е още по-икономичен материал. Тя има почти неограничена продължителност на живота - с едно предупреждение: механичните сили не могат да издържат на мека пластмаса.

Полезно е: като кутии да се използват само тръби под налягане, които се различават по силата и дебелината на стените.

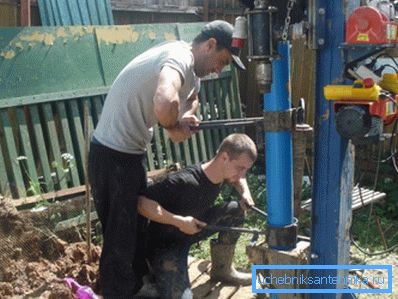

• Непластифицираният поливинилхлорид (NPVC) е компромис между якостта на стоманата и евтиността на полиетилена. Тръбите са малко по-твърди от тези от HDPE; Сглобките с резба улесняват комбинирането им в колона.

Какъв е филтърът, който филтрира мръсотията?

1. Стоманените корпуси обикновено са оборудвани с тъканен неръждаем филтър.
2. Пластмасовият филтър е зона на перфорация. Малки дупки с малък интервал се намират за 1-3 метра от тръбата след около един метър сечение на утаителя.

Яма, кесион

Яма е кладенец, отворен малко под нивото на замръзване. Стените са бетонирани или изложени от червена тухла (силикатът лошо толерира продължителен контакт с вода). Върху корпуса, образуващ се в средата на корпуса, се оформя глинена брава, която предпазва клапана от навлизане на вода от повърхността.

На върха на ямата е покрита с бетонна плоча или дебели дъски и е изолирана по всякакъв достъпен начин.

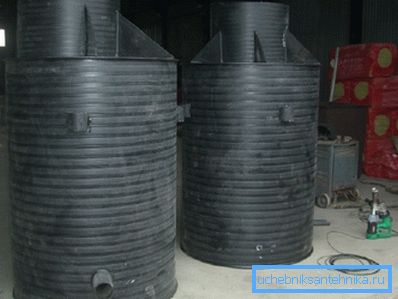

Кейсонът е готово решение, пластмасова, стоманена или бетонна камбана, често снабдена с люка. Caissons са в голямо търсене поради значителни икономии на време на етапа на оборудването за кладенец.

помпа

Какво може да бъде устройство, което вдига водата на повърхността?

В магазините има три вида помпи за кладенци.

1. повърхност располагается в приямке или кессоне и поднимает воду, создавая разрежение в опущенной вниз трубе. Понятно, что с большой глубины таким способом воду не поднять: этот тип насосов используется исключительно при оборудовании скважин "на песок" при глубине зеркала воды не более 10 метров.
2. Мембранна потопяема помпа Осигурява налягане благодарение на цикличните колебания на соленоида с двойка мембрани. Комплект сферични кранове осигурява движението на водата в желаната посока и в двете фази на цикъла.

Тези устройства осигуряват добра глава за компактен размер и ниска цена; За дълбоки кладенци обаче те не трябва да се използват. Инструкцията е свързана с относително малък (не повече от 2 години) ресурс между ремонтите: мембраните в процеса на работа непрекъснато се деформират, натрупват т. Нар. Умора на материала и изискват периодична подмяна.

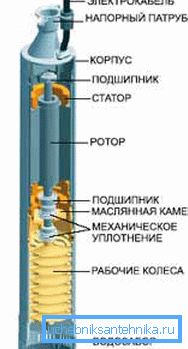

1. И накрая, най-популярната схема - центробежната помпа - обичайното центробежно колело. От близката му род - вихровата помпа - центробежният се различава от голямото разстояние между работното колело и корпуса (по този начин производителите избягват ускорената ерозия с неизбежни абразивни частици) и наличието на няколко етапа, компенсиращи неизбежния спад на налягането с увеличаване на свободното пространство.

Всеки етап се състои от отделно работно колело и дифузьор; докато колелата са монтирани на вала на електрически двигател, общ за всички. Един етап увеличава главата на изхода на помпата с 5-10 метра.

Надземное оборудование

Как изглежда изворът за вода над нивото на земята?

Буфер

В тази роля действа акумулатор или резервоар за съхранение.

Всяко решение има предимства и недостатъци.

• Хидравличният акумулатор може да създаде по-голямо налягане във водоснабдяването, докато може да бъде поставен във всяка точка на водопроводната система. Акумулаторите обаче имат относително малък обем и са доста скъпи.

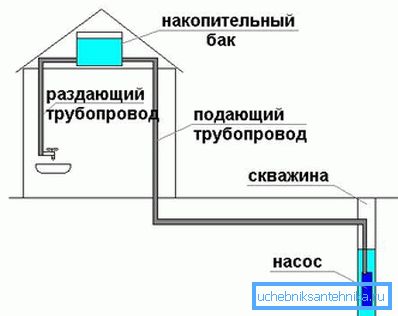

• Капацитетът за съхранение, от друга страна, при умерена цена може да има много голям обем, което ще позволи да се изключи електричеството или да се поправи помпата без дискомфорт. Той обаче трябва да е на върха на структурата.

Референция: за да се осигури приемливо налягане във водопровода от 1 kgf / cm2, резервоарът трябва да бъде повдигнат до височина 10 метра, което грубо съответства на трите етажа.

Автоматика

Това е сензор с команда, от която релето включва и изключва захранването на помпата.

Типът на сензора зависи от типа буферен резервоар:

• В случай на хидравличен акумулатор помпата се включва, когато налягането във водопровода спадне под праговата стойност.

• В резервоара за съхранение има сензор за нивото на водата тип "флоат".

Заключение

Ако читателят не получи отговор на каквито и да е въпроси - може би ще ги намери във видеото в тази статия. Успех!
