Стоманен кран - простота и издръжливост в една бутилка

Стоманените кранове с заключваща част под формата на стоманена топка се отличават с повишена издръжливост и простота на конструкцията. Способността за почти незабавно прекъсване на потока от течност или газ е високо оценена не само в ежедневието, но и в индустрията - такива устройства могат да бъдат намерени както в конвенционален апартамент, така и в мощно химическо предприятие.

Накратко за проектирането и класификацията на сферичните клапани

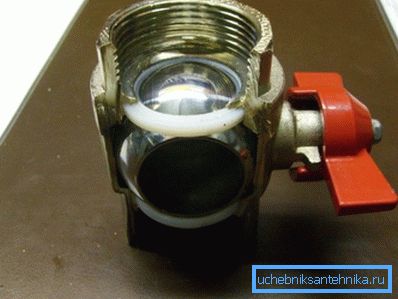

Всички сферични стоманени кранове имат подобен дизайн - заключващият елемент е представен под формата на метална топка със сегменти, отрязани успоредно на него. Един проходен отвор се намира в центъра на топката и потокът от течност или газ се регулира чрез просто завъртане на дръжката.

Обърнете внимание! Конвенционалният сферичен кран има само 2 работни позиции - напълно отворени или затворени, това е различно от стандартните амортисьори.

По отношение на класификацията, всичко зависи от критерия, който е в основата на разделението на групи.

Така чрез метода на закрепване е възможно да се разпределят такива варианти като:

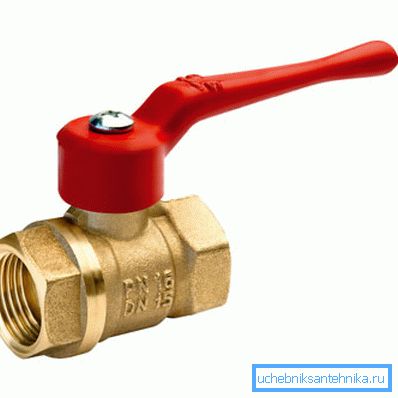

• резба - инсталира се като обикновен тръбен съединител (от двете страни има вътрешна резба, така че тръбите просто се завинтват във вентила). Такива връзки са особено чувствителни към качеството на монтажните и експлоатационните условия, ако са подложени на вибрации и спадове на налягането, е по-добре да се откаже от модела на свързване. Поради факта, че такава връзка е разглобяема, такива устройства са особено популярни за инсталирането на водопроводи и топлопроводи;

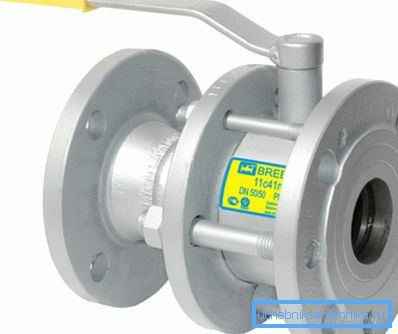

• фланцово свързване - от краищата са заварени дискове с отвори, а връзката с тръбите се извършва с помощта на болтове. Фланцовият клапан от стоманена топка се различава малко по-голям от размера и теглото в сравнение с куплиращия, но може да се използва в доста тежки условия, в индустрията, като правило те предпочитат този вид устройства;

• заварена фуга - може да се счита за най-редкия тип, принадлежи към класа на всичко в едно. Той може да се използва само ако не е необходимо да го замествате в бъдеще. От силните може да се отбележи, освен ако устойчивостта на механични напрежения, вибрации и т.н. - правилно заварени в сила почти не по-ниско от металната тръба. Стоманен сферичен кран за заваряване обикновено се инсталира на места, където условията на работа няма да доведат до бързо разграждане, т.е. влажността е нормална и т.н .;

• Различни комбинации от тези съединения са възможни, Например, обозначението на гайката показва, че от двете страни е осигурена върху съединителната гайка, което ще позволи да бъде инсталирано дори при условия на недостиг на свободно пространство. Възможни са и други комбинации, например ядки и ядки и др.

Можете също така да разделите крановете според принципа на действие:

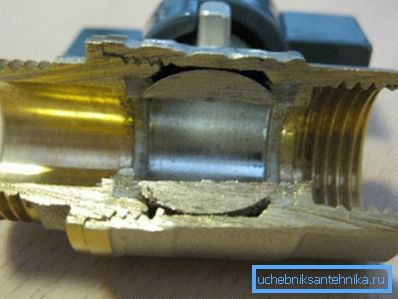

• Проходните порти осигуряват прост поток от течност / газ, без да променят посоката си и без да се смесва с друг поток. В зависимост от формата и размера могат да се разпределят устройства с пълен диаметър (диаметърът на отвора е равен на вътрешния диаметър на тръбата) и модели, в които отворът е по-малък по размер от прохода в тръбата;

• Ъглови устройства - осигуряват въртене на потока под ъгъл от 90 °;

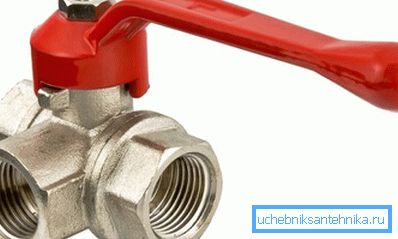

• трехходовые модели - стальной трехходовой кран может работать и как смеситель и как разделитель потока (его конструкция рассмотрена ниже).

Може да се класифицира и вида дръжка. Може да се види, че малките кранове са снабдени с компактни дръжки за пеперуди, което се дължи на факта, че за да го затворите, се нуждаете от сравнително малко усилия. Но устройствата с по-голям размер са оборудвани с конвенционална дръжка, което прави възможно затварянето на кранчето без много усилия.

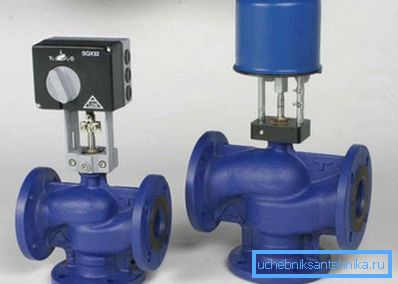

Обърнете внимание! В индустрията понякога инсталирането на голяма дръжка е невъзможно поради липса на свободно пространство, в такива случаи се използва електрическо задвижване, което регулира работата на крана. Разбира се, цената на такова устройство не е демократична.

Повече за приложението и монтажа на стоманен сферичен клапан

Принципът на работа на конвенционалния пропускателен модел е разгледан по-горе, кранове с 3 и повече дюзи, т.е. трипътни клапани и т.н., са от много по-голям интерес. Такива устройства са по-сложни, но те също така предоставят повече възможности, отколкото конвенционалните кранове.

Трипътни вентили

Максимумът, че конвенционален клапан може да контролира потока на течността / газовия поток, трипътният вентил е в състояние да отдели или смеси потоците.

Всъщност, съгласно този критерий и тяхната класификация се извършва:

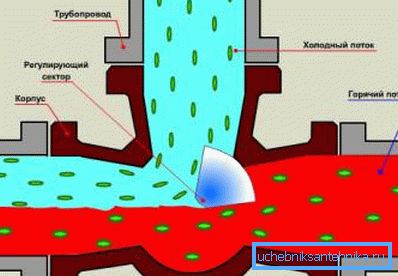

• Смесителна кран - осигурява смесване на 2 флуидни потока. Такива устройства се използват като обикновени миксери в апартаментите. Въпреки по-сложния вътрешен дизайн, инсталацията му остава проста и се извършва ръчно;

• Разделяне - при такива устройства входящият флуиден поток се разделя на 2. Той също така може напълно да пренасочи входящия поток към една от свързаните системи. Благодарение на това е възможно, например, да се отделят напълно отделните вериги в отоплителната система, което е полезно при едновременно използване на нискотемпературно и конвенционално отопление в къщата.

Що се отнася до управлението на крана, най-често има модели с ръчно регулиране. Но ако бюджетът не е лимит, тогава е напълно възможно да се организира и автоматична корекция. Всичко, което е необходимо, е да инсталирате серво задвижване, свързано с термостат в стаята.

Монтаж на стоманен кран

Инструкция по установке предельно проста и зависит от типа крепления (резба, фланцевое и т. д.):

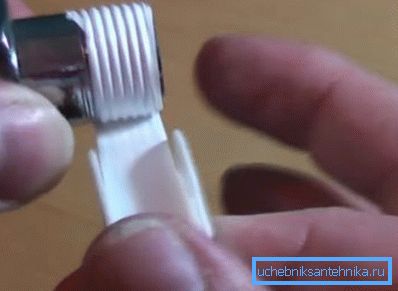

• когато използвате съединителната гайка, достатъчно е да навиете лентата FUM на външната резба на самия кран и след това поставете уплътнение, уплътнителен пръстен и гайката на тръбата. След това остава само завинтването на гайката върху резбата на клапана;

• в случай на монтаж на фланец, връзката към фланеца на тръбата се осигурява от болтове с висока здравина, които са затегнати с въртящ момент. Между фланеца на крана и тръбата винаги има уплътнителен уплътнител, ако е необходимо, винаги можете да затегнете болтовете - единственото, което трябва да обърнете внимание - всички болтове трябва да бъдат затегнати с еднаква сила.

Обобщение

Благодарение на своята простота в конструкцията, надеждността и дълготрайността стоманеният топков вентил заема своето място не само в арсенала на водопроводчиците, но и в индустрията. Малко подобрение в дизайна му (трипътен модел) позволява решаването на почти всяка задача за регулиране на потока от течност или газ през тръба.

Важно е също така всеки човек да може да се справи с инсталирането на такова устройство. Видеото в тази статия показва пример за използване на трипосочен кран в отоплителната система.
