Схемата за водоснабдяване от кладенеца: няколко варианта за

Изглежда, че много сериозно предприятие е да изкопае кладенец и да осигури нормалното му функциониране. Трябва да отделите много работа. Но това е просто, просто, и ще има "цветя". "Бери" - цялата истинска работа, ще започне едва когато започнете да изпълнявате своя план за водоснабдяване, тук имате нужда от реални умения и определени разходи.

Основните точки

Освен това, ако такава работа не е предвидена предварително, тя е обречена на сериозни трудности при изпълнението:

• на първо място, цялата схема на водоснабдяване ще трябва да се мисли предварително, дори и в етапа на проектиране на къщата;
• на второ място, е необходимо тази схема да се координира с вече определеното място за изкопаване на кладенец;
• трето, когато се създава кладенец, е необходимо да се осигури изтичане в стената на кладенеца, което след това ще влезе в къщата; винаги имаме предвид, че кранът и самата уплътнение трябва задължително да са под нивото на замръзване на почвата през студения сезон и това е още едно малко проучване.

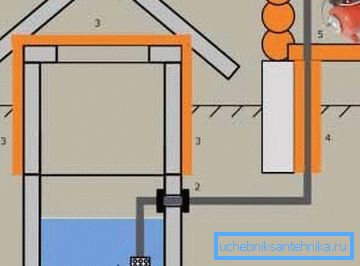

Ако всички тези нюанси бяха внимателно обмислени и приложени, тогава изпълнението на проекта ще бъде много по-лесно, а в простата версия ще има формата, показана на фигура "А":

• 1 - в самия кладенец има филтър със спирателен вентил, вграден или външен;
• 2 - системи за запечатване на изхода на тръбопровода от кладенеца; препоръчваме ви да обърнете внимание на идеалното качество на запечатване на този изход;
• 3 - затопляне на горната част на кладенеца; това може би, а не задължителна, но много препоръчителна част от целия дизайн;
• 4 - изолация на цялата външна тръбна секция; това е много важно и в никакъв случай не е препоръчително да не го пренебрегва;
• 5 - помпено оборудване вече в сградата; Забележете, че това е характеристика на тази схема, често помпата е инсталирана в самата ямка, което ясно ще се демонстрира от диаграмите по-долу.

Схемата е по-сложна с много важно допълнение

Не се препоръчва директно да се изпомпва вода директно във водоснабдителната система на къщата. Необходимо е да се инсталира събирач на вода под формата на резервоар от литри на 40-60, който, наред с други неща, ще осигури захранване на къщата в случай на непредвидени ситуации.

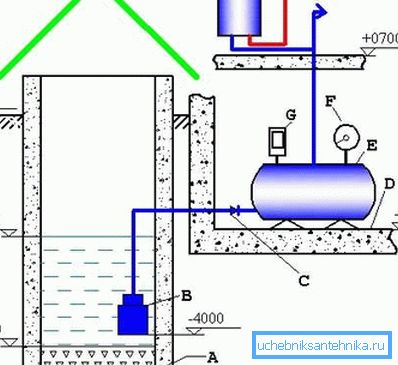

Такава схема с резервоар може да има следните елементи:

• А - чакъл, най-добре - силиций, който е отличен допълнителен естествен филтър;
• B - потапяема помпа; тук помпата е директно в кладенеца, за разлика от предишната схема;
• C - затварящ клапан; но този елемент се отстранява от кладенеца;
• D - цялата схема е изградена на три нива: добре - сутерен на къщата - самата стая; тук "D" е подовата настилка;

• Е - резервоар за събиране на вода;
• F - манометър - задължителен елемент за контрол на налягането;
• G - превключвател за налягане - и това вече е необходимо за аварийно изключване на системата за захранване в случай на максимална загуба или силно увеличаване на налягането;
• H - воден нагревател, като елемент на системата вече на потребителя.

Полезни съвети! Когато проектирате система, не забравяйте да разгледате полезното свойство на представената схема с резервоар - тук са нивата на разполагане на всички елементи. Така че е очевидно, че дълбочината на кладенеца е 6 метра, слоят от чакъл на дъното е 50 см, на водата отгоре - 3 метра, а подовото ниво е на дълбочина 2,5 метра.

Обърнете специално внимание - помпата е на 1,5 метра от чакъла - това е доста, за нормалната работа на помпата, препоръчваме да бъде инсталирана на височина от 70 до 80 см от дъното.

Разширени схеми за всички случаи

Първо, нека да разгледаме схемата, в която чистотата на доставената вода е много щателна и това винаги е добре приветствано. Въпреки това, той има един недостатък, който може да изглежда значим.

Схема с тристепенно почистване

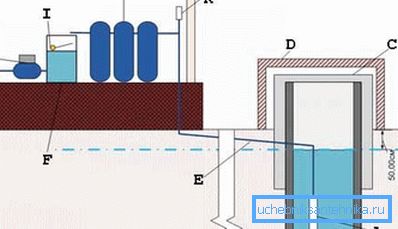

Въвеждане на друга версия на водоснабдяването, състояща се от:

• A - потапяема помпа;
• Б - тук преминава нивото на подпочвените води;
• С - затопляне на кладенеца; Плочи от пенопласт се използват често в сантиметри в 10;
• D - края на кладенеца за защита от отломки и дъжд;
• Е - водоснабдяване с нагревателен проводник на 100 W; много важна, но и скъпа част от схемата, като се има предвид цената на електроенергията за постоянно отопление от октомври до април;

• F - капацитет с вода;
• G - друга, вече по-мощна помпа под формата на пълна помпена станция;
• H - отклоняване към потребителя;
• I - плаващ механизъм за управление на помпена помпа; ние отбелязваме, че помпата се контролира не чрез налягане в системата, а от нивото на водата в резервоара за съхранение; Когато нивото в резервоара достигне граничната стойност, помпата в кладенеца спира да работи;
• J - система за пречистване на водата; Действително, действителният ефект от пречистването на водата се осигурява само от многостепенни системи, всеки от които е отговорен за задачата си да приведе водите в ред;
• K - възвратен клапан.

Приписваме на недостатъците на представената схема следното:

• можете да пробивате кладенец във вашия район, за да му осигурите вода;

• но добрата и печеливша - водата ви е постоянно и със собствени ръце; можете да доставяте вода на къщата или през тръбопровода или като я вземете отгоре, което се нарича "старомодна" - кофа; много полезно е да оставим такава възможност;
• в представената схема тази възможност е изключена поради пълното блокиране от нагревателя на изхода на кладенеца на върха; това трябва да се признае като малък недостатък на схемата.

Ние се съсредоточаваме върху защитата

Защитете всички елементи на водната система от замръзване, когато става дума за хранене от кладенец - това е много важно.

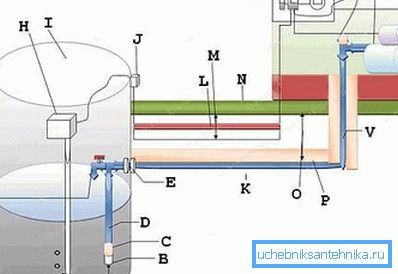

Следната схема може да служи като пример в това отношение:

• A - това разстояние от филтъра не трябва да бъде по-малко от 50 см;
• B - филтър за филтър;
• C - затварящ клапан;
• D - тръбопровод;
• E - внимателно уплътнен изход от кладенеца;
• F - тръбен и изпускателен вентил, като елемент на защитния механизъм;

Полезни съвети! Безопасният изтичане на вода от системата е много важен, но често се извършва на върха, на земята до кладенеца. Ако изберете тази опция, ви препоръчваме да направите възможно най-голямото отклонение от кладенеца, докато внимателно оборудвате защитната глина около кладенеца.

• G - изолационни плочи; евентуално затопляне на това място и е прекомерна мярка за защита;
• H - компресор с аерираща функция; елементът на защита е проникнал във веригата дори тук - аерирането на водата, насищането й с кислород, един от ефективните методи за нейното пречистване чрез окисляване на примеси, предимно метали; окисляването се събира на дъното под формата на утайка, която трябва да се събере;
• Аз - добре;

• J - гнездото на електронната система за управление - задачите изискват;
• К - изолиран тръбопровод;
• L - защита на електрическия кабел;
• M - кабелът е положен на дълбочина 50-70 см;
• O - дълбочина на замръзване на почвата; обърнете внимание на недостатъка на схемата - тръбата трябва да бъде поставена на 20-30 см под нивото на замръзване;
• P - нагревател; както показва практиката, така че организираната изолация не дава желания ефект, по-добре е директно да се изолира тръбата;
• Q - автоматична система за изключване за 6-10 ампера;
• R - елементът на системата за изключване е вече 25 А;
• S - отоплителен кабел;
• Т - помпена станция;
• V - тръба; препоръчителен диаметър - 32 мм;
• U - заземяване, което никога не трябва да се забравя.

Решаване на проблема с поставянето на потопяеми помпи

Правилното поставяне на потапяема помпа в кладенеца ще помогне да се осигури необходимото налягане на водата и нейното качество. Когато говорим за правилното разположение, имаме предвид разстоянието на помпата до дъното на кладенеца - трябва да бъде най-малко 50 см, а в идеалния случай - 60-70.

Ако помпата е разположена надолу, тя ще повдигне утайката от дъното, която ще попадне в тръбопровода и по този начин ще влоши качеството на водата.

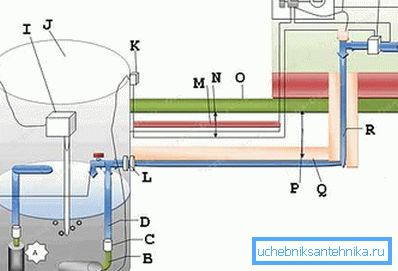

На диаграмата по-долу са показани две опции за поставяне на потапяема помпа:

• A - вертикално разположение, когато нивото на водата в кладенеца и размерите на самата помпа позволяват такова, най-предпочитано разположение;
• B - хоризонтално разположение; това се използва само, когато има недостиг на вода в кладенеца, а разстоянието до дъното от 15 см, посочено от разработчиците, трябва да се признае за неприемливо, но често няма какво да се направи; заключението е едно - най-вероятно първичната входяща вода ще бъде замъглена и ще трябва да постави допълнителни филтри.

Съставните елементи на схемата са:

• A - това е проблемното разстояние от 15 см;
• B - при тази ситуация е необходимо да използвате гъвкав маркуч от 1 инч;
• C - затварящ клапан;
• D - тръбопровод с диаметър 32 мм;
• E - вече има разстояние от 50 см и това е нормално;
• F - кран за изтичане и безопасност;
• G - нагревател;
• H - електрически контакт - винаги използването на електричество на открито причинява проблеми със защитата от въздействия върху околната среда;

• I - компресор с аерираща функция;
• J - добре;
• K - розетка;
• L - излизане от кладенеца, качеството на връзките не трябва да предизвиква оплаквания;
• M – защита кабеля;
• O - самият кабел, който се препоръчва да бъде положен на дълбочина 50-70 см, но да се съчетае това ниво с дълбочината на замръзване на земята;
• P - дълбочина на замръзване;
• Q-нагревател;
• R - тръбопровод с диаметър 32 mm;
• S - заземяване;
• T – пробка автомат на 3-6 А;
• V – пробка на 25 А;
• U - отоплителен кабел;
• W - превключвател за налягане.

Не забравяйте за къщата

Не забравяйте, че в крайна сметка, за чието създаване беше създадено цялото сирене-бор - за целите на водоснабдяването вкъщи.

По-долу е дадена диаграма, която разкрива нюансите на връзката от страна на така наречения потребител:

• 1 - дренажният клапан, който трябва да бъде поставен под филтърната и помпената станция, цената на грешката е проста - слаба или липсваща обща вода глава;
• 2 - тройно излизане от грубия филтър;
• 3 - груб филтър;
• 4 - тръба от неръждаема стомана с дебелина 1 инч и дължина 15-20 см;
• 5 - акумулатор;
• 6 - двигателят и помпата с редуктор;
• 7 - превключвател за налягане с манометър;
• 8 - петелът, обърнат от врата нагоре;
• 9 - фунията, поставена в крана - трябва да е над изходната точка на помпата;
• 10 - кранче, което ви позволява да блокирате линията от нагревателя;

• 11 - фин филтър с манометър и изпускателен кран;
• 12 - изпускателен клапан; обърнете внимание на тази особеност на схемата - използването на предпазители от аварийни ситуации - дренажни клапи, много полезно и важно;
• 13 - предпазен клапан;
• 14 - кран за изтичане, целта му - освобождаване на системата преди появата на студено време;
• 15 - маркучи на смукателна линия;
• 16 - клон от неръждаема стомана под нивото на замръзване на почвата;
• 17 - изпускателен вентил;
• 18 - смесител на студена и топла вода;
• 19 - предпазен клапан;
• 20 – бойлер на 50 литров;
• 21 - източване на водата от системата.

Колектор със студена вода

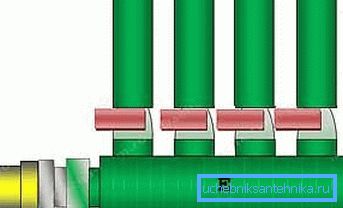

Всяка система за водоснабдяване - масата на съединителите и колекторите. По-долу е даден пример за колектор за разпределяне на студена вода, доставена от кладенец.

По същия начин колекторът за гореща вода може да изглежда така:

• A - към мивката;
• B - към смесителя за душ;
• C - към тоалетната и пералнята;

• D – на кухню;
• E – труба коллектора на 32 мм (можно и на 25);
• F – линия от фильтра;
• G - до нагревателя.

Представен е колектор за 4 клона, въпреки че, разбира се, можете да увеличите броя си по свое усмотрение, като не забравяте само за съответното увеличение на налягането в снабдяването.

данни

Да, животът започва само когато сте завършили работата в кладенеца. Сега ще трябва да докажем на местните хора, че те не трябва непрекъснато да бягат на улицата. За да направим това, ние провеждаме пълна система за водоснабдяване от кладенеца, което изисква много внимание и работа.

Не забравяйте да проверите допълнителното видео в тази статия, може би ще ви помогне да изберете необходимата схема, като вземете предвид предпочитанията и условията за работа.
