Схема за водоснабдяване: изграждаме инженерни мрежи

Схемите на водоснабдителните мрежи осигуряват водоснабдяването, необходимо за живот и управление на икономиката, без което днес няма едно жилищно пространство. Аксонометричната схема на водоснабдителната система е основният елемент на проекта, въз основа на който се изгражда системата. Ще разгледаме основните типове тръбни разстояния вътре и извън къщата и ще дадем и полезни съвети на тези, които решиха да изградят мрежа със собствени ръце.

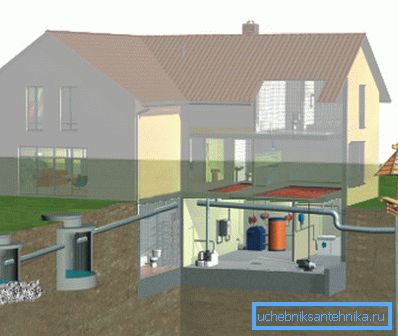

Външни мрежи и водни източници

Уелчета и плитки сондажи

Централизираното водоснабдяване е най-приемливият вариант, тъй като не е нужно да изграждате и поддържате цялата мрежа и да решавате въпроса за добива на вода. Все пак, не всеки регион има такова удобство, особено когато става въпрос за селски къщи. Ето защо първият въпрос, пред който стои собственикът на обекта, е въпросът за източника на водоснабдяване.

Тук изборът е малък - можете да реализирате само две възможности:

1. Пробийте кладенеца до подводния водоносен хоризонт (т.нар. Артезиански кладенец), Това е най-приемливото по отношение на качеството и експлоатацията, но и най-сложната и скъпа възможност за строителство;
2. Изкопайте кладенец или пробийте плитък кладенец (т.нар. Пясък), Тук разходите се свеждат до минимум, кладенецът или абисинското кладенец може да бъде построен самостоятелно, без разрешителни и специално оборудване.

В тази глава ще разгледаме втория вариант - кладенец и плитък сондаж. Всъщност разликите между тези варианти се свеждат само до метода на отваряне на водоносния хоризонт, а качеството на водата и в двата случая е приблизително същото. Сондата се счита за малко по-безопасна поради по-голяма дълбочина и затворен устие.

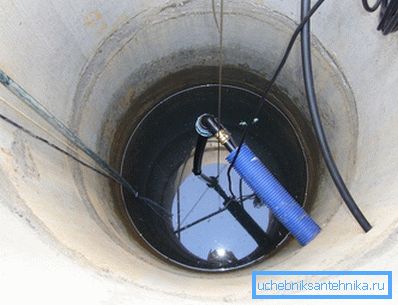

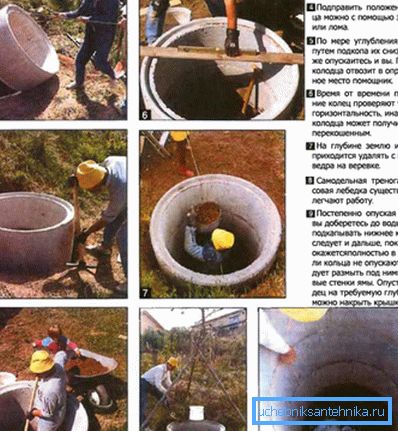

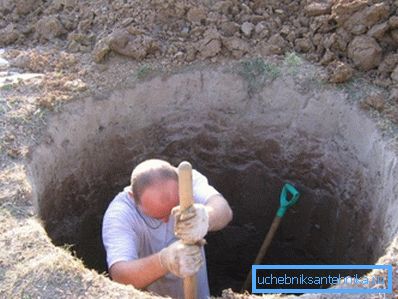

Най-добрият начин за изкопаване на кладенец е използването на стоманобетонни пръстени: първо лопата изкопава плитък отвор с размерите на пръстена, след което първият пръстен се снижава, изравнява и започва да копае. Докато се спуска, нагоре се добавя следното - и така нататък. Това е най-простият и безопасен метод.

Кладенецът на пясъка също не е особено труден, но вече се изисква оборудване за сондажи и специализирано участие. Днес има много ентусиасти, които сами пробиват такива кладенци, освен това някои от тях дори създават собствени сондажни съоръжения, но това е по-скоро изключение, отколкото правило.

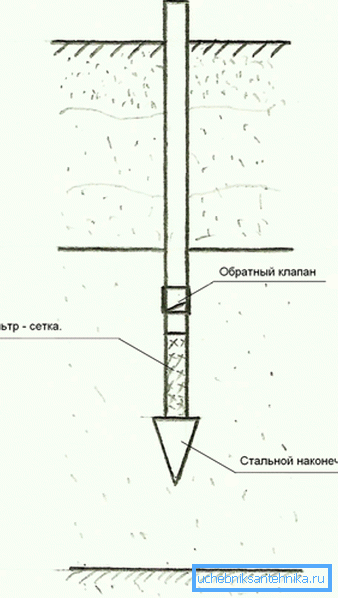

Абисинското кладенец (или абисинското кладенец) е най-простият в независимия дизайн. Всъщност, това е тръба с остър връх, който прониква земята в водоносен хоризонт. В дупките на стените в долната част на тръбата започва да прониква водата и с помощта на помпата може да бъде достигната и изпратена до къщата.

В кладенци и плитки кладенци водата не е с високо качество, тъй като има обмен с повърхностни течности, особено при наводнения и сезонно топене на снега. В допълнение, дебелината на естествения филтър е от 4 до 30 - 40 метра, което не е толкова много.

Друг недостатък е доста ограничен ресурс. С активната консумация на голямо семейство със спомагателно земеделие този източник може да бъде изчерпан от 5 до 20 години. Разбира се, има много примери за многогодишна служба, но трябва да се има предвид тази характеристика.

Най-накрая, плитките кладенци изискват постоянна работа, в противен случай те стават залепени и престават да работят. Уелнес също са уместни, но могат да бъдат почистени и ре-експлоатирани, но с кладенци е много по-трудно да се направи.

Обърнете внимание! Кладенецът и дупките на пясъка са евтини и прости в строителството, но качеството на водата им оставя много да се желае. За употреба в храните, тази вода изисква дълбоко почистване и подготовка.

Артезиански кладенци

Ако искате да имате източник на висококачествена вода - тогава трябва да изберете артезианско кладенец. Този вид се отличава с факта, че водата се издига от значителна дълбочина - 50 - 150 метра от варовиковия водоносен хоризонт. Преди да влезе в този геоложки хоризонт, течността преминава дълъг път, постепенно се отървава от примесите и филтрира.

В допълнение, поради контакт с различни видове почви и скали, водата е минерализирана, което е много полезно за нашето тяло. Често минерализацията е дори твърде висока, но този проблем се решава с помощта на химически филтри за почистване.

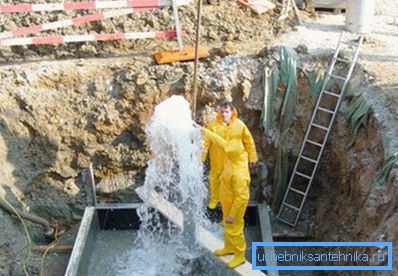

За разработването на артезиански източници е необходимо да се получи разрешение и само специализирана организация може да произведе произведението. Освен това, в случай на замърсяване на хоризонта, ще бъдете юридически отговорни пред държавата.

Предимства на артезианските източници:

• Висока степен на пречистване на водата, дължаща се на естествената филтрация. Течността преминава през голяма дебелина на скалата с различна степен на пропускливост и се почиства напълно;
• Високо качество на водата по отношение на минералния състав. Течността е обогатена с голямо количество минерали в почвата;

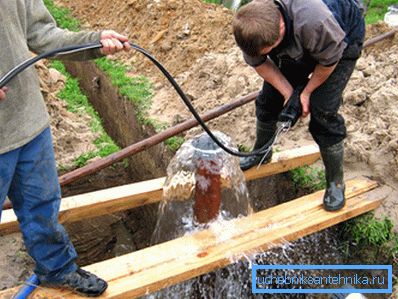

• В повечето случаи варовиците от варовик са под голям натиск и водата се издига до самата повърхност. Това ви позволява да правите без сериозно помпено оборудване и опростявате поддръжката на системата;
• Ресурсът на дълбоките езера е практически неизчерпаем, поради което експлоатационният живот на източника е много по-дълъг от този на кладенеца;
• Артезиански кладенци отличаются высокой производительностью, поэтому вы можете соорудить одну точку вододобычи на несколько соседних участков. Это позволит значительно снизить расходы.

Обърнете внимание! Значителен недостатък на всички артезиански източници са високата цена на тяхното строителство и необходимостта от получаване на разрешения от държавните надзорни органи и санитарните служби.

Вътрешни мрежи

Триъгълна електрическа схема

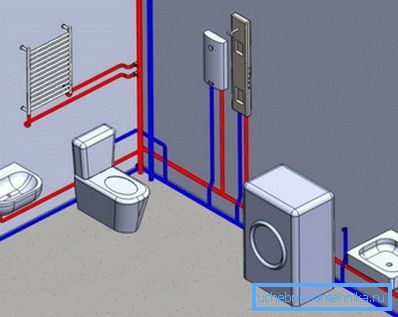

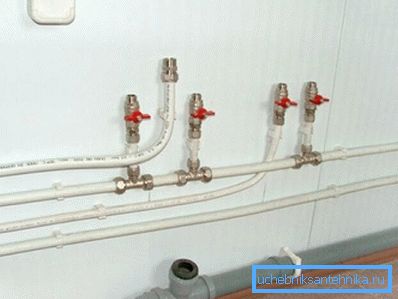

Най-разпространеният начин за разпределяне на вътрешните тръби на водоснабдителната система е последователната схема или схемата на чайника. Тя се различава, тъй като всички устройства са свързани последователно.

Обикновено системата е организирана както следва:

1. Има решетка на топла и студена вода, която е свързана директно с магистралата;
2. От тръбата над всеки етаж през тръбата, хоризонталните тръби или шезлонгите се разклоняват. Най-често долното окабеляване се използва, когато леглото е на пода или в замазката;
3. Освен това, от шезлонг през тръбопроводите, тръбите за тръбопроводи към всяко устройство се отклоняват.

Обърнете внимание! При тези тръби потреблението на строителни материали ще бъде минимално. Обемът на монтажните работи също е нисък, съответно разходите за проекта ще бъдат по-ниски.

Има обаче един съществен недостатък: при едновременното включване на две или повече устройства за всмукване на вода (кранче в кухнята и душ в банята) налягането на водата ще намалее значително, съответно по-малко количество течност ще се влее във всяко устройство. Също така, при най-отдалечените кранове, главата ще бъде значително по-ниска от тази, която е в близост до решетката.

Тази функция не е толкова важна за малки къщи или градски апартаменти. Въпреки това, за големи къщи и вили с много стаи и бани този дефект ще бъде забележим и ще намали комфорта при захранване с вода.

Кабелна инсталация

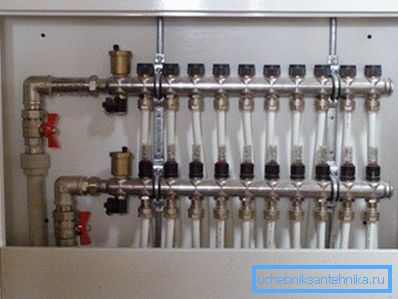

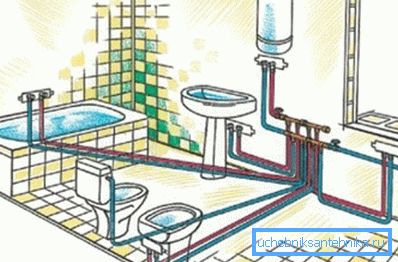

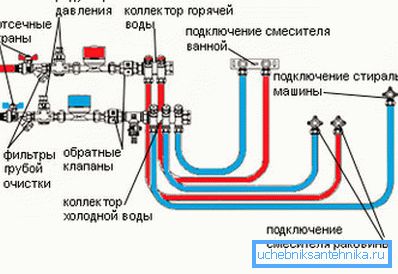

За големи къщи и многостайни апартаменти с няколко бани, по-често се използва колекторното разпределение на водопроводите. Тя се различава по това, че от тръбата на тръбата тръбата отива към всяко водопроводно устройство отделно.

В резултат на това, ако два или повече клапана са включени едновременно, няма забележим спад на налягането в системата. В случая на голям брой жители и големи площи на помещенията тази характеристика е важна и дори определяща при избора на водоснабдителна система.

Друго предимство на системата с проводниците на колектора е способността да се изключва всяко устройство от водоснабдяването, без да се спира подаването на течност към други точки на постъпване на вода. В случай на аварии и ремонти, както и подмяна на санитарен фаянс, тази характеристика е доста важна.

Следните качества могат да бъдат приписани на недостатъците на такава система:

• За да се внедри системата, са необходими много повече тръби, фитинги и друго оборудване;
• Изграждането на системата е по-сложно и отнема много време;
• Изисква колекторна единица и санитарен възел. Понякога вместо шкаф се използва мазе или отделна стая;
• Схемата изисква използването на ограничител на налягането.

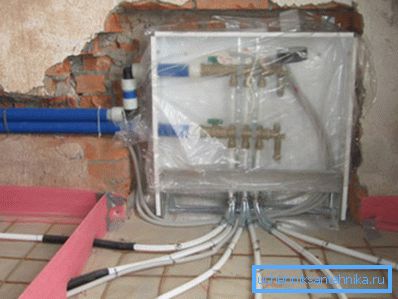

Също така може да се отбележи, че инструкцията включва използването на по-скъпи металопластични тръби. В допълнение, голям брой хоризонтални легла трябва да бъдат скрити някъде, и това изисква или специално покритие, или strobleniya стени. Възможно е също да се скрият тръбите в подовата замазка на етап грубо довършване.

Обърнете внимание! Водоснабдяването с колекторно окабеляване се характеризира с по-висока цена и сложност на конструкцията. Въпреки това, за големи къщи и вили няма по-добра алтернатива.

заключение

Водопроводната система може да бъде подредена по различни начини. След като прочетете статията, вие ще можете да определите какво е по-добре - колектор или тръбна вода, както и да изберете подходящ източник на вода. Видеото в тази статия ще ви помогне да реализирате проекта си за водоснабдяване вкъщи.
