Схема за свързване на помпена помпа: няколко алтернативи

Инженерите по електроника имат известна поговорка: "Електрониката е науката за контактите". Възможно е да се каже с доста голямо съвпадение, че системите за водоснабдяване също са обект на това твърдение.

Тук твърде много зависи от качеството на връзките и състоянието на тръбопроводите. В същото време има една съществена разлика: ако възнамерявате да приложите схема за свързване на сондаж, трябва да знаете, поне като цяло, както принципите на подреждане на самата ямка, така и вида и разположението на използваната помпа.

Уверете се, че водните тръби също са обект на науката за контактите

По този начин ще анализираме кои помпи са на разположение по принцип според техния дизайн:

• Хоризонтално или вертикално - в зависимост от ориентацията на оста на въртене на работния вал;
• с външни или вътрешни опори;
• с аксиален или страничен вход за вода;
• едноетапна или многоетапна - в зависимост от броя на етапите на водоснабдяването;
• сечение - всеки етап има конектор в края;
• с краен или аксиален съединител;
• със защитно покритие вътре или без;
• потопяеми - разположението му под нивото на водата;
• полуизгреваем - самото устройство е под нивото на водата и двигателят е по-висок;
• Самозасмукване - извършва автоматично и самозапълване на тръбопровода за доставка;
• Регулируем - е в състояние самостоятелно да регулира обема на водоснабдяването;
• запечатани - елиминира водния контакт с атмосферата.

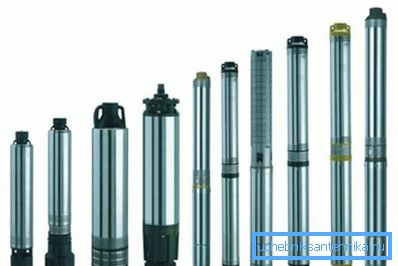

Съществуват и други дизайнерски характеристики, но според съвременните решения за проектиране може да се заключи, че пазарът предлага огромен брой помпи за получаване на вода от кладенци.

Най-често се използват:

• Вертикални - те са напълно подходящи за съответната сфера на приложение;
• моноблок - тук се изисква простота, като се има предвид нивото на примесите;
• с вътрешни опори;
• с аксиален вход - също според конфигурацията на корпуса;
• едно стъпка - в съответствие с принципите на опростеност;
• с краен конектор;
• с използване на вътрешна защита на повърхностите;
• потопяеми и,
• запечатва.

потопяема

Една от най-известните схеми на потапяема помпа е показана на снимка "А".

тук:

• А - частта на помпата;
• B - филтърът;
• C - електрически двигател;
• D - тръбна резба на 1 инч;
• E - кутия с кондензатори;
• F - този модел има максимален вътрешен диаметър на тялото 105 mm.

Електрическо свързване

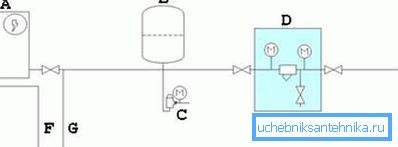

Основната електрическа схема за такава помпа е:

• А - бойлер;
• B - акумулиращ резервоар за 40-50 литра;
• C - пресостат - за защита от свръхналягане;

• D - груб филтър;
• Е - местоположението на устройството в кладенеца;
• F - тръба за топла вода към къщата;
• G - тръба за студена вода до къщата.

Полезни съвети! Препоръчваме ви да закупите конкретни методи за свързване от съответните производители. Разликите могат да бъдат в параметрите на мрежовата връзка и необходимостта от инсталиране на допълнителни предпазители.

Пълни диаграми на окабеляването

Има няколко системи за свързване. Представяме някои от тях, най-типичните.

Връзка с камера

Ако решите да направите каузанова камера, преминете към това в последния етап на кладенеца.

В този случай пълната връзка ще изглежда така:

• А - касионна камера;
• B - постоянно ниво на водата;
• C - предпазно въже;
• D - помпа;
• Е - сензори за сухо захранване - обърнете внимание на тези много полезни помощни елементи на системата, те често не се поставят, но понякога са необходими за анализиране на напредъка на работата;
• F - гнездо за кладенец;
• G - електрическия кабел на системата за управление;

• H - контролен панел;
• I - превключвател за налягане - друг важен елемент, контролиращ системата;
• J - дросел за пет входа;
• K - главата на тръбата - препоръчваме ви да обърнете специално внимание на внимателното подреждане и състояние на накрайника;
• L - дренажна кран, като елемент на защитната система;
• М - акумулатор;
• N - манометър - необходимо е постоянно да се знае налягането в системата;
• P - сондажен филтър - характеристика на тази схема - филтърът вече е на изхода от системата;
• Q - възвратен клапан.

Връзка с фокус върху акумулатора

Забележете, че на следващата фигура филтърът е инсталиран в средата и използва защитата от замръзване:

• 1 - кладенец;
• 2 - електрически кабел;
• 3 - поцинкована тръба - предпазването от корозия е много важно за устройствата от този вид;
• 4 - обезопасително въже;
• 5 - херметичен кабелен съединител;
• 6 – адаптер;
• 7 - тръба;
• 8 - кабелни връзки;
• 9 - невъзвратен клапан;

• 10 - нипел;
• 11 - сондажна помпа;
• 12 – защита от замерзания;
• 13 - спирателен кран;
• 14 – тройник;
• 15 - основен филтър;
• 16 - адаптер;
• 17 - електронно устройство за автоматизация;
• 18 - окабеляване;
• 19 - акумулатор.

Ограничавайте вниманието към фитингите

Друг вариант демонстрира най-внимателното отношение към цялата система за взаимно свързване, напомняйки, че тръбопроводите са и наука за контактите.

Обръщаме внимание на използвания работен и сух сензор:

• A - позицията на сензора в работно положение на помпата, когато има достатъчно вода в канала;
• B - кладенец;
• C - хоризонтално на горното ниво на земята;
• D - бойлер;
• Електронен акумулатор;
• F е общата дълбочина;
• G - динамично, постоянно променящо се ниво;
• H е минималното разстояние от ръба на устройството до дъното на кладенеца;

• I - позицията на датчика, когато аварийното изключване се случи поради липса на вода, режим "сух";
• J - положението на спирателния вентил, обръщаме внимание на системата на фитингите;
• K - потапяема помпа с поплавък;
• L - прикачване;
• M - връзка към 5 изхода;
• N - манометър;
• P - превключвател за налягане;
• Q - сферичен клапан;
• R - предфилтър.

Свързване на повърхностната помпа

Ние също така представляваме свързването на повърхностна помпа:

• 1 - система за управление;
• 2 - захранващ кабел и щепсел;
• 3 - захранващ кабел и гнездо;
• 4 - автоматичен прекъсвач - задължителен елемент за защита от претоварване и консервация, но системата е в работен режим;
• 5 - мрежов извод, предложената схема работи от стандартна мрежа от 220 V и 50 Hz;
• 6 - сондаж;
• 7 - филтър за въвеждане на екрана;
• 8 - невъзвратен клапан;

• 9 - смукателна тръба;
• 10 - повърхностна помпа;
• 11 - захранващ кабел и щепсел на помпата;
• 12 - тръбопровод за заустване;
• 13 - нипел;
• 14 - тройник;
• 15 - преходна зърното;
• 16 - гъвкава връзка;
• 17 - връзка;
• 18 - тръбопровод за потребителите.

Полезни съвети! При избора на помпа препоръчваме да се съсредоточите върху следните критерии: нейната цел, капацитет и необходимата височина на повдигане на водата, вида на смукателния маркуч, ако е повърхностна помпа - формата и диаметърът на вътрешната част могат да намалят производителността на помпата, при какви условия ще се извършва операцията - на закрито или на открито въздух.

данни

Има много възможности за свързване на помпи за захранване с вода от кладенеца. Без опит, създаването на тези схеми със собствените си ръце, дори и да има инструкция, ще бъде много трудно. Ще вземем предвид, че цената на възможните грешки е твърде висока.

Оферта да върши цялата работа за професионалисти. Това обаче не изключва необходимостта от подробно разбиране на всички нюанси на процесите, които се извършват, така че не забравяйте да проверите видеоклипа в тази статия повече от веднъж.
