Сферичен кран dn20 - как да не се бъркате при избора на кран
Сред ключовите параметри, които трябва да се имат предвид при избора на спирателен вентил, са диаметърът, този размер трябва точно да съответства на размерите на тръбата, в противен случай можете да забравите за запечатването на фугата. В неподготвено лице може да се предизвика известно объркване при използването на такива означения като "условен диаметър" или размера на лумена, затова е необходимо да се изясни този въпрос от самото начало.
Малка образователна програма
Понятието диаметър е познато на всички, но тук концепцията за условен диаметър (DN или DN) се използва за тръби, както и за спирателни и регулиращи вентили. Например в санитарните складове обозначението на сферичен болт с диаметър 20 mm предполага точно разстоянието.

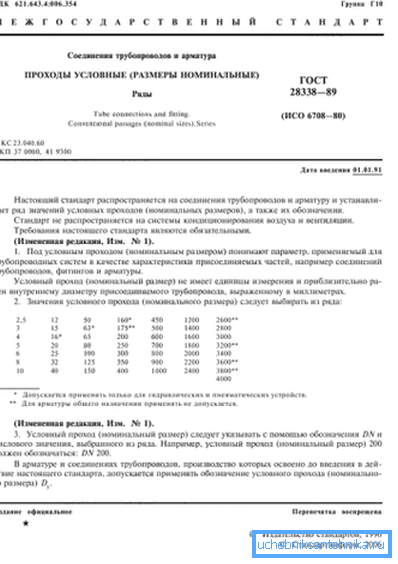

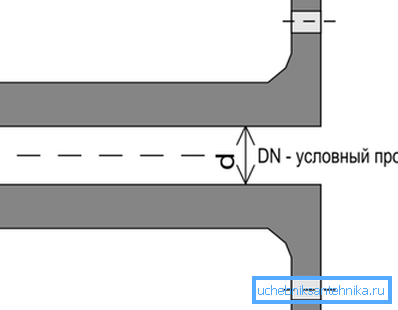

Този термин означава вътрешния диаметър, закръглена до най-близката стандартна стойност. Пълният списък със стандартни стойности на DN може да се намери в GOST 28338-89, минималната стойност е 2,5 мм, а максималната стойност е 4000 мм.
Основното объркване възниква от факта, че действителният вътрешен диаметър в 99% от случаите не е равен на номиналния (условен). Ако например вземем стандартна метална тръба за водопровод с външен размер 159 мм, то действителният размер на лумена ще зависи от дебелината на стената. Така че, с дебелина на метала 6 мм, тя ще бъде 147 мм, а с 8 мм стена - 143 мм.
Но ако погледнете стойностите, дадени в стандарта, се оказва, че и в двата случая един и същ номинален диаметър е еднакъв: DN150 (или DN150). Същият принцип работи и при по-малки размери, това трябва да се вземе предвид при избор на спирателен вентил. Например сферичният вентил DN 20 има номинален размер на тръбопровода от 20 мм, което означава, че той е подходящ само за монтаж на тръба с подходящ диаметър.
Обърнете внимание! На пръв поглед това означение е смешно, но не е така. Всъщност стъпката между стандартните стойности се приема така, че пропускателната способност на всеки следващ лумен се увеличава с около 60-70%. Това улеснява избора на тръбопровода по време на изчисляването на водата и газовите и топлинните тръби.
Устройство, избор и монтаж на сферичен кран

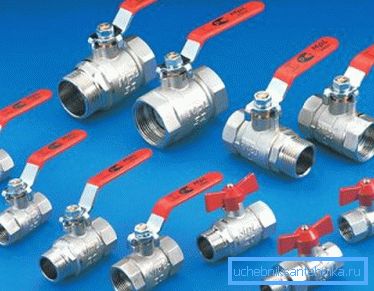

Що се отнася до структурата на такова устройство, то не се променя в зависимост от размера. Освен ако вместо дръжката не се монтира електрическо задвижване, за да се завърти топката, това е необходимо, когато голяма дръжка е просто невъзможна да се завърти поради липса на свободно пространство.

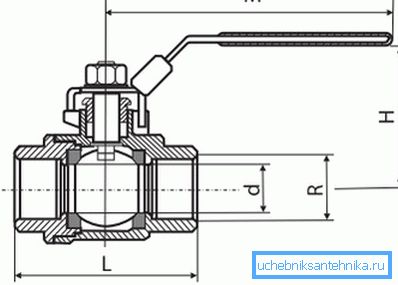

Какво да търсите при избора
Друга трудност при избора на конкретен модел на сферичен клапан може да бъде превръщането на инчовите размери в метрични и избора на съответната стойност на DN (DN). Например сферичният вентил DN20 е подходящ за монтаж на VGP тръба с външен диаметър 26,8 мм, докато размерът на конеца е? инча.
Кореспонденцията от инчови размери на резбата, DN и външния размер на тръбата е дадена в таблицата.
Съответствието между тръбопровода и външния диаметър на тръбата
| Измерен диаметър на тръбата VGP, mm | Диаметър на стоманена тръба, mm | REX - омрежен полиетилен, метални пластмасови тръби, mm | Тръби от усилен PP (PPR a20), mm | Полипропиленова тръба ППР20, mm | PP тръба PPR16, mm | Номинален диаметър, със същия номинален проход (DN или DN), mm | Диаметър на резбата |
| 22,0 | 15 | 20 | 20 | 25 | 20 | 15 | 1/2 |
| 28,0 | 20 | 25 | 25 | 32 | 25,32 | 20 | з/ч |
| 32,0 | 25 | 32 | 32,40 | 40 | 40 | 25 | 1 |
| 42,0 | 32 | 40 | 40,50 | 50 | 50 | 32 | 1 |
| 50,0 | 40 | 50 | 50,шз | шз | шз | 40 | 1 |
| шз,0 | 50 | шз | 75 | 75 | 75 | 50 | 2 |
Обърнете внимание! Таблицата показва данни само за най-често срещаните размери, които се използват в частното строителство.
Таблицата показва значително несъответствие между тръби от различни типове, дори и в рамките на един стандартен размер на спирателния вентил. Това се обяснява с различната дебелина на стената на тръбата, както и с факта, че вътрешният диаметър е посочен в металната кутия, а за пластмасовите изделия - външния диаметър.
И въпреки че цената на един обикновен топков вентил не е голяма (прости полипропиленови модели струват по-малко от 200 рубли), е по-добре веднага да обърне внимание на тези тънкости.
Характеристики на полипропиленовите кранове

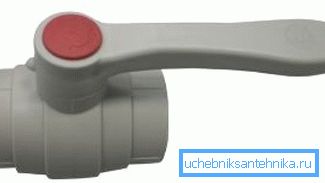

В последно време на пазара са се появили сферични кранове от серията PP. При такива устройства конструкцията на заключващата част остава непроменена - все едно метална топка с проходни отвори, но тялото е изработено от полипропилен. В този случай, преди числото, което обозначава размера на лумена, има съкращение за вида на използвания материал.
Например записването на сферичен клапан PPRC 20 показва, че корпусът е направен от тип 3 полипропилен (произволен съполимер) и номинален диаметър 20 mm.
Обърнете внимание! За да инсталирате конвенционален модел с метална обвивка, обикновено се използват разглобяеми връзки. В случая на аналогов аналогов сигнал има смисъл да се използва свързваща линия.
Инструкциите за монтаж не се различават от свързването на конвенционалните PP тръби:
- За свързването се използва специална "спойка", Нагревателният елемент на такова устройство е проектиран по такъв начин, че да може да бъде снабден с тръби с различни диаметри. Кранът и тръбата се поставят върху отоплителния елемент и за кратко време се затоплят;
- След това трябва бързо да отстраните двата елемента от поялника и да вкарате края на тръбата в крана, Ако полипропиленът се нагрее достатъчно силно, тогава част от него трябва просто да бъде изстискан по време на монтажа, това е нормално.

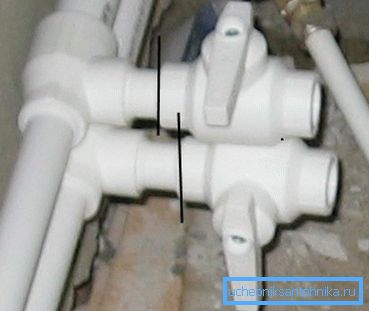

Дадената версия на връзката се счита за най-проста, но не е лишена от недостатъци. Основното нещо може да се счита за появата на значителна местна съпротива. Ако например сферичен вентил PP 20 с тръба, тогава DN на тръбата ще бъде равен на само 15 мм, а в крана - 20 мм.

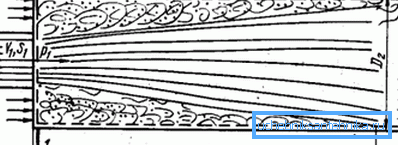

Съответно, когато потокът преминава през връзката поради разликата в диаметъра на входа, ще бъдат създадени вихри и на изхода ще има увеличено натоварване на заваръчния шев.
Можете да избегнете това по два начина:
- използвайки разглобяема връзка, например, един и същ американец;

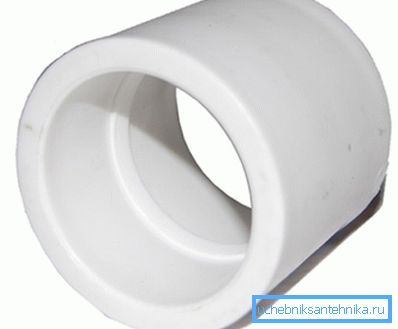

- Използвайки PP свързващ елемент, в този случай можете да използвате заваряване. Използването на съединителя ще позволи на тръбата и кранчето да се свържат от край до край, така че нищо да не пречи на потока на потока. Нито един от тези методи не усложнява самия процес, така че инсталирането може да се извърши сами.
Обобщение
Подбор шарового крана - не такая простая задача, как может показаться на первый взгляд. Нужно четко представлять себе различие между такими понятиями как номинальный и реальный диаметры, уметь переводить метрические размеры в дюймовые и наоборот.
Предложената информация няма да доведе до объркване в обозначенията на спирателните и контролните клапани и гарантира правилния избор. Видеото в тази статия е кратък преглед на различните видове сферични кранове.
