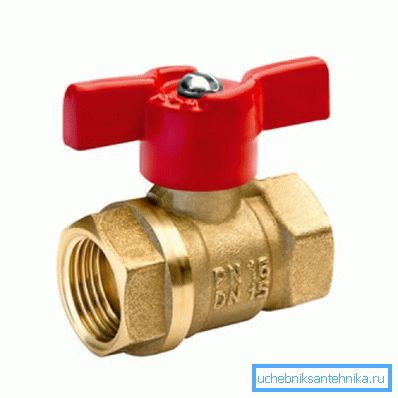

Сферичен кран dn15: характеристика на устройството и монтаж

Как се подрежда сферичният съединител DU15? Колко е добро на фона на по-познатите винтови и коркови врати? Какво означават номерата по случая? Какво трябва да потърся при самата инсталация? В нашия материал ще се опитаме да отговорим на тези въпроси.

Устройство

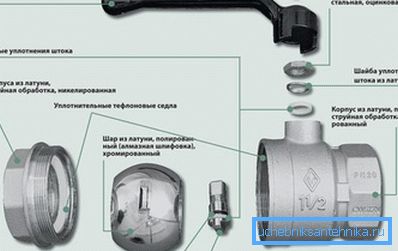

Какво ще видим след демонтажа на сферичния вентил с диаметър 15 милиметра?

• Основной элемент изделия - латунный шар с хромовым покрытием и сквозным каналом, практически равным ДУ присоединяемой трубы.

Практическите последици: с отворен клапан хидравличното му съпротивление е минимално, тъй като практически няма преходи на диаметър и турбуленция.

• Уплътнението на подвижната връзка към тялото се осигурява от два флуоропластични или тефлонови пръстена.
• Същият пръстен уплътнява стеблото през тялото на клапана. Отгоре е бутано от пика.
• Наконец, шток приводится в движение удобной рукояткой в виде рычага или так называемой "бабочки".

Сравнение с конкурентите

Как шаровый кран ДУ 15 выглядит в сравнении с одноклассниками - винтовым и пробковым вентилем?

Първо, нека най-много се ударим, че нито един от тях не е черен PR и не забравяйте основните недостатъци на конкурентите.

Винтов винт

• Поток воды может течь через него лишь в одном направлении - так, чтобы он давил на клапан снизу. В противном случае есть риск получить серию гидроударов из-за биения клапана в турбулентном потоке или даже его полный отрыв от штока.

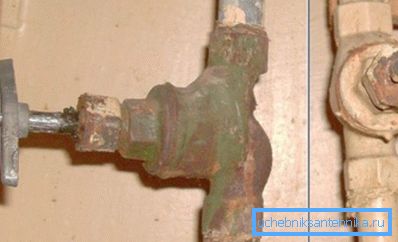

• Корпусът на винтовия вентил събира скала и пясък. Само поради сложната си форма и наличието на джобове с бавен поток от вода.

• Същата сложна форма на тялото и относително малкият отвор на клапанната седалка осигуряват висока хидравлична устойчивост на клапана и съответно спадане на налягането, когато водата се анализира от повече от един санитарен уред.
• Опаковката на пълнежната кутия позволява да тече дори при продължително време на празен ход. При честа употреба на уплътнителната опаковка е необходима опаковка поне на всеки шест месеца. С гумени уплътнения картината не е много по-добра: при активна употреба се произвеждат О-пръстени, а когато се губят, губят еластичността си.
• Резиновая прокладка вентиля имеет ограниченный срок службы. Причина та же - потеря резиной эластичности. Ее разрушение резко ускоряется попавшим под клапан песком.

Въпреки това: клапаните с изцяло метални заземяващи клапани, без уплътнения, са по-трайни. Но с боклука, хванат под клапана, вентилът просто не се припокрива.

Корков портал

• Необходими са много значителни усилия за включване на щекера. Винаги съществува риск от смущения в най-близкия тръбен фитинг или в резбата.
• В този случай също така се гарантира изтичане на пълнеж при завъртане на щепсела. Освен това: за пълнене на кутията за пълнене е необходимо не само да се блокира самият вентил, но и да се рестартира повдигателната тръба за водоснабдяване или отопление. В противен случай винаги съществува риск нарушеният щепсел да излети от корпуса в предната част на водния поток.

Сферичен кран

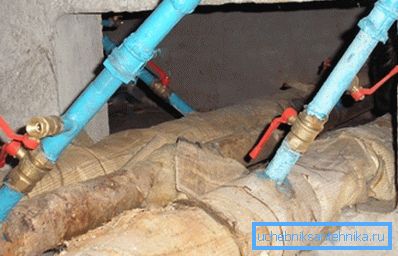

И как на този мрачен фон изглежда като сферичен мед месинг DN15? Посоката на водния поток няма стойност за работата на клапана. Клапанът не изгасва поради отсъствието му.

Натрупването на шлака в тялото не може да се страхува. Отвореният клапан има тенденция да събира пясък и да мащабира не повече от който и да е разрез на права тръба.

Вече споменахме ниското хидравлично съпротивление: то се различава малко от съпротивлението на тръбната секция на съответния диаметър.

Тефлоновият или флуоропластичен уплътнителен пръстен около пръта, дължащ се на собствения си нисък коефициент на триене и качеството на обработката на пръта, практически не се износва по време на работа и не се разгражда, когато е празен. Същото важи и за О-пръстените, съседни на повърхността на топчето вътре в клапана.

Нека изясним: в практиката на автора имаше случаи, при които можеше да се движи сферичен клапан от 15 мм по дължината на пръта. Те са свързани главно с евтини китайски продукти и са елиминирани от собствените си ръце чрез просто пренавиване под подложката за измиване на лентата FUM.

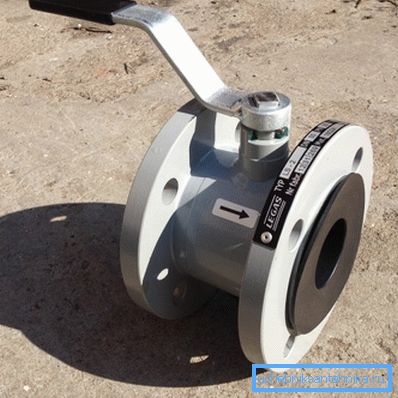

Гладката повърхност на топката и материалът на пломбите гарантира и малко усилие, необходимо за отваряне или затваряне на вентила. Това важи не само за продукти с малки размери: например с много здрави размери, кранът DN150 на фланеца на топката също е покрит със стандартна дръжка, без да се прилага прекалено голяма сила.

С всички тези предимства цената на сферичните клапани е приблизително равна на цената на аналозите на корк и винтовете и често дори по-малко. Изводите са съвсем очевидни.

Сферичните клапани 15 за 15-милиметрови винтови или коркови клапани определено не си заслужават да се променят: те са по-добри от конкурентите във всички точки. Същото важи и за спирателните вентили за тръбопроводи с по-голям капацитет: 150 mm сферичен клапан е в повечето случаи по-удобен, практичен и издръжлив от чугун или стоманена врата със същия размер.

Маркировка

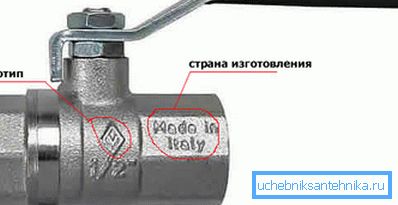

Основните технически характеристики на сферичния кран DN15 са посочени в маркировката на корпуса му. Това се отнася както за местни продукти, така и за внесени стоки.

Струва си да споменем няколко финес.

• Условный проход может указываться в дюймах. Интересующий нас размер - ДУ15 - соответствует 1/2 дюйма.
• Как правило, рабочее давление отечественных изделий указывается в атмосферах (кгс/см2), а импортных - в мегапаскалях (МПа). Так, маркировка ДУ50 РУ40 означает, что вентиль с условным проходом 50 мм рассчитан на давление в 40 атмосфер; шаровый кран DN15 PN8 0 МПа присоединяется к полудюймовой резьбе и может выдержать давление в 8 мегапаскалей ( 80 атмосфер).

Изберете и инсталирайте

Какво трябва да потърся при закупуване на вентил?

Как да го направя така?

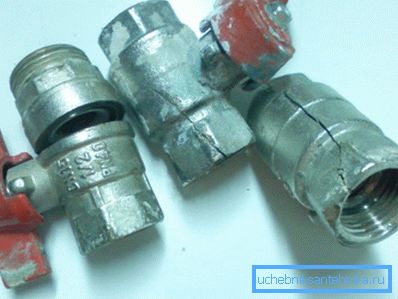

1. Делото трябва да е от месинг, От крехките силиумни продукти може да се разграничи по тегло: месингът е значително по-тежък.

Между другото, простите инструкции ще ви помогнат да избегнете грешки с материала. Изберете не сребърните, а жълтите. Ако може да има метал или сплав под хром, тогава липсата на покритие няма да остави никакво съмнение.

1. Ручка - рычаг гораздо удобнее ручки - бабочки, Butterfly си заслужава да се използва само ако има недостиг на място близо до вентила.
2. Най-добре е уплътнението да се запечата с полимерна резба (Tangit Unilok и аналози). Не изисква много усилия, когато се монтира и не изтича с леко движение на резба.

1. Между другото, за усилието: не затегнете клапата на конеца, докато не спре. Латунь - не сталь; порвать избыточным усилием можно не только силуминовый корпус.
2. По време на инсталацията, интерфериращата дръжка се отстранява най-добре.

Заключение

Надяваме се, че нашият материал ще помогне на читателя с избор на спирателни вентили за домашно санитарно оборудване. Видеото в тази статия, както обикновено, съдържа допълнителна тематична информация. Успех!
