Сферичен кран 3: 4 - устройство, характеристики, монтаж

Сферични клапани за водата 3: 4 инча - най-често срещаният и висококачествен тип клапани, използвани при монтажа на тръбопроводи за топла и студена вода, както и отоплителни системи. Те са лесни за инсталиране, надеждни и компактни, така че днес не може да се инсталира без да се използва този вид фитинги.

Ще говорим за устройството, характеристиките и предимствата на сферичните клапани и също така ще разгледаме правилата за тяхната инсталация.

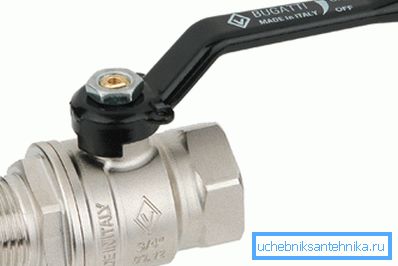

Фитинги със сферична запушалка

Устройство

Сферичният клапан е вид и спирачка (понякога коригираща се) използвана в тръбопроводи за водоснабдяване, отопление, транспортиране на газ, масла и други носители. По отношение на системите за подаване на вода и охладителна течност този тип усилване в повечето случаи се използва като заключващ елемент.

Трябва да се каже, че кранът на клапана е модерно и сравнително прогресивно устройство, което заменя конусообразните модели, които имат много сериозни недостатъци, свързани със значителна хидравлична устойчивост, дължаща се на формата и размера на прохода.

В същото време самият дизайн е известен от дълго време - преди повече от 100 години, но ефективната му реализация станала възможна едва след появата на нови синтетични материали, като флуоропластични и други изкуствени полимери.

Клапанът със сферична запушалка е достатъчно подреден.

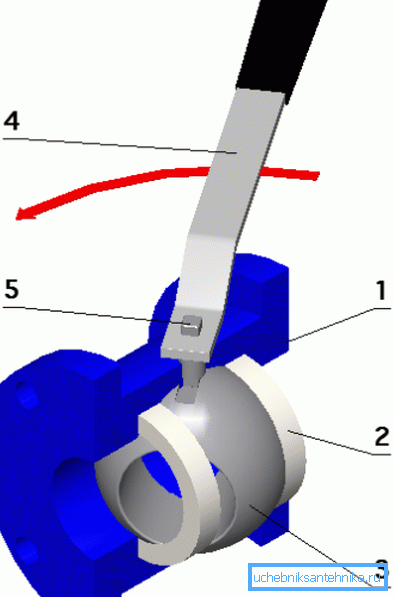

Продуктът се състои от следните елементи:

1. Месингов корпус, Използването на тази сплав се дължи на по-ниските разходи за нейното производство, както и на по-висока устойчивост на корозия от стоманата;
2. Уплътненията са уплътнение. Използват се за запечатване на корк, изработен от тефлон, тефлон, полиетертеретрон (PEEK) и други синтетични полимери;
3. Защитна топка, Извършва функцията за затвора. Сферата има аксиален отвор, диаметърът на който съвпада с диаметъра на тръбния канал, като завъртането на щепсела е на 90 градуса, каналът се припокрива, тъй като няма отвори, перпендикулярни на оста на топчето;

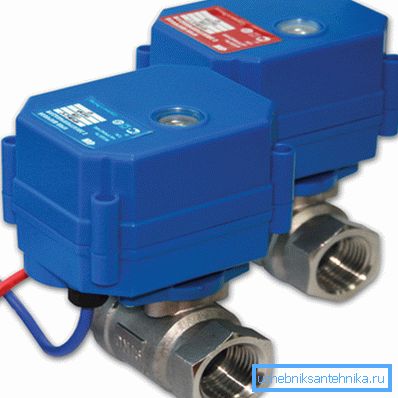

4. Дръжка за управление на вратата, Тя може да бъде под формата на лост "пеперуда" или "агнешко", освен това вместо дръжка може да се инсталира електрическо или пневматично серво за автоматизиране на управлението на системата;
5. Месингов вретено, който свързва дръжката или изпълнителния механизъм към щепсела и предава силата, за да го завърти.

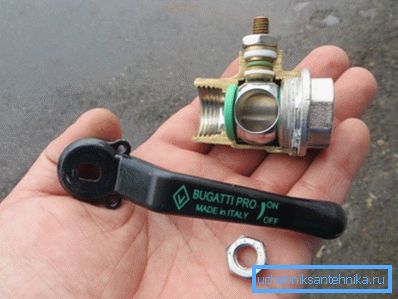

Така че виждаме, че вътре в кутийката има балкон с изрязан отвор.

Ако завъртите щепсела така, че дупката в него да съвпадне с прохода, тогава средата ще се движи свободно през него с минимално съпротивление, което няма да се различава значително от съпротивлението в подобна дължина на тръбата със същия диаметър.

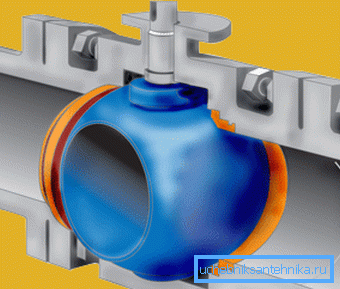

След това въртим болта на 90 градуса и топката затваря канала.

Обърнете внимание! Както можете да видите, този вид спирателен вентил е разположен много просто, което дава висока надеждност и относително ниска цена поради простотата на производството на продукти с такъв дизайн.

Характеристики

Основните технически характеристики, които се използват за описание на характеристиките на устройството и избора на подходящ модел за различни цели, са:

• Естество на работната среда, Тук се посочва вида на веществото, което може да се транспортира през устройството (вода, газ, масло и т.н.) и температурния обхват, в който е възможно неговата работа;
• Номинално работно налягане, Обозначена с буквите PN и число, което е равно на стойността на работното налягане в атмосферата. Пример за маркировка - PN 40;
• Диаметр канала, Показва се в инчове или милиметри, обозначени с буквите DN и числото, което показва диаметъра в mm, например DN. Също така може да се посочи диаметър във фракции от инча, например, a, 1/2, 1, 1? и така нататък. Има преходен сферичен клапан 1: 2 при 3: 4;
• Естеството на местоположението на резбите на входящите дюзи, Има модели с вътрешна резба от двете страни, те са означени като вътрешни, с вътрешна и външна резба-в-н, с външна резба от двете страни - n. Освен това от едната страна на крана може да има изпреварване с американски орех.

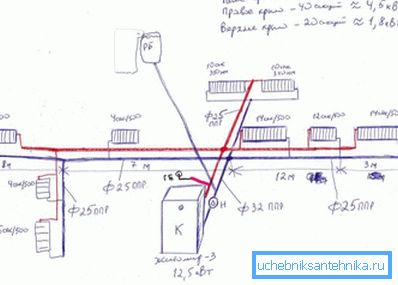

Определете колко диаметър на сферичния клапан 3: 4, ще помогнете на таблицата за съвпадение на размера на тръбата:

Обърнете внимание! При избора на продукт трябва да обърнете внимание на материала, от който е направен. Качествените модели са направени от чист или хромиран месинг, понякога от антикорозионна стомана. Продуктите от силиций не могат да бъдат закупени, тъй като те са с ниска якост.

За да се разграничи силумина от месинг, е достатъчно да се вземат две кранове в ръка: бронзът ще бъде забележимо по-тежък. В допълнение, силуминът се замърсява и когато се търка на парче лека материя или кърпа, върху нея остава сива следа.

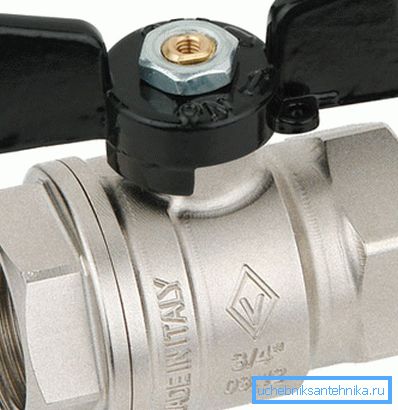

Имайте предвид, че цената на сачмените вентили е доста демократична, затова си струва да спестявате. Особено се отнася за отоплителни системи, за които е по-добре да избират италиански продукти, например, Bugatti или Giacomini.

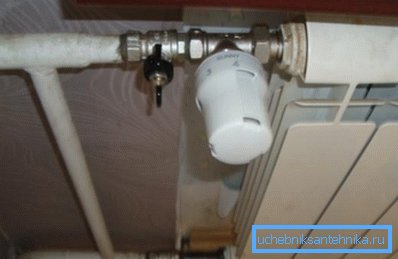

Монтаж

Монтирането на сачмени клапани със собствените им ръце не е трудно.

За това имаме нужда от прост инструментариум:

• Регулируем гаечен ключ;
• Плоча за резби;
• български език;
• файл;
• Plashkoderzhatel;
• Спално бельо и запечатваща паста.

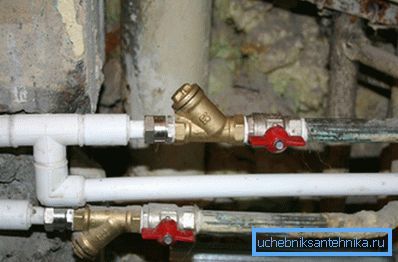

Препоръчително е да поставите филтър за кал (грубо почистване) пред продукта, тъй като в случай на пясък или ръжда повърхността на корк изчезва и кранчето може да започне да ецва вода.

Това е особено важно за отоплителните системи, при които водата и коркът могат да бъдат замърсени през периода на празен ход, в резултат на което болтът ще се превърне в голяма затруднение и понякога дори напълно ще престане да се движи.

Че беше по-удобно да възприемате информацията, подготвихме стъпка по стъпка инструкции за инсталиране:

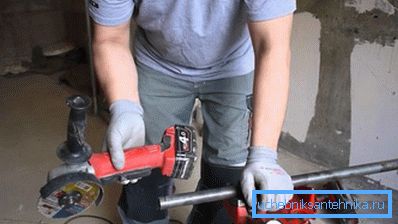

1. Извършваме всички необходими измервания и нарязваме тръбата на правилното място, Най-добре е да използвате сабя за гладко нарязване на 90 градуса;

1. Обелете края на боята и отлепете изрязания край, Това може да бъде направено от български или от файл. Можете също така да използвате специален faskosnimatel;

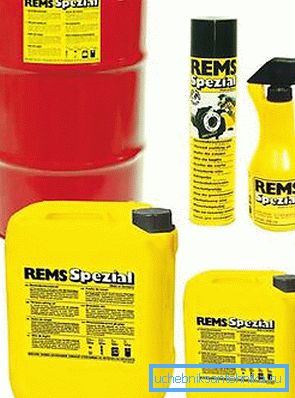

1. Вземаме матрица за пробиване на желания диаметър и смазваме зъбите със сланина или машинно масло, Също така смазваме самата тръба;

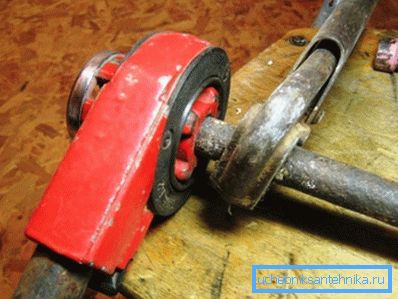

1. Поставяме плочата в държача за плочи и нарязваме нишката върху тръбата. При нас трябва да се окажат не по-малко от 4,5 оборота, но не повече от 5. По-добре е да нарязвате на два подхода, така че ще намалите натоварването на тръбата и инструмента за рязане;

1. Въртим се върху получената нишка, която се завива по часовниковата стрелка, След това нанасяме добър слой запечатваща паста върху цялата повърхност на нишката;

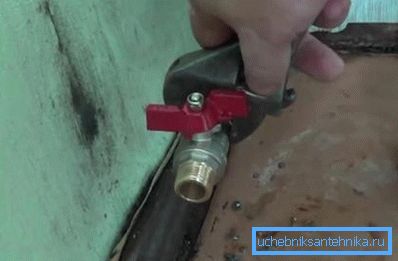

1. Вземем кран и го вдигна на конеца, Трябва да е най-малко 4,5 оборота. Първо я вдигнете ръчно, след което използвайте регулиращия се гаечен ключ.

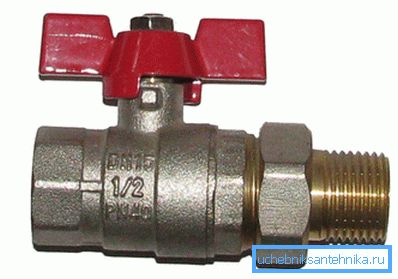

1. Ако е необходимо да свържете два фиксирани сегмента на тръба, използваме модела с американски (с устройство).

Обърнете внимание! Уверете се, че конецът е изрязан точно. В противен случай връзката ще бъде ненадеждна.

заключение

Сферичните вентили са най-прогресивните заключващи устройства за монтаж на системи за отопление и вода. Видеото в тази статия ясно демонстрира процеса на монтиране на такъв монтаж.
