Как устроен шаровый кран ДУ100? Какие разновидности этого изделия можно встретить в продаже? Есть ли какие-то особенности у монтажа изделия? Как он выглядит на фоне альтернатив - винтовых вентилей и задвижек? Давайте разбираться.

Първото познание

Конструкция

Основной элемент конструкции - поворотный затвор в форме шара со сквозным каналом. Как правило, его диаметр равен диаметру присоединяемого трубопровода. Шток, вставленный в паз затвора, выводится через корпус и снабжается удобной рукояткой или редуктором. Функцию герметизации выполняют полимерные седла под шаром и кольцевой уплотнитель вокруг штока.

Какви материали могат да се използват за създаване на клемни клапани?

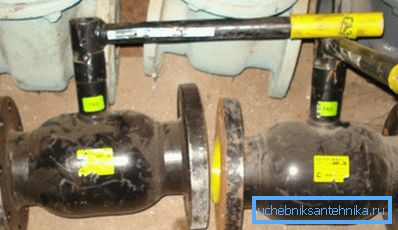

Полезно: в зависимости от условий работы рукоять может иметь разную цветовую маркировку. Предназначенный для ХВС, ГВС и отопления шаровый вентиль на 100 мм маркируется красным цветом; изделия с ограниченной термостойкостью - синим. Желтый указывает на то, что кран предназначен для газа.

Разновидности

Кранове могат да бъдат класифицирани според няколко критерия.

Тип корпуса

Тя може да бъде заварена и подвижна.

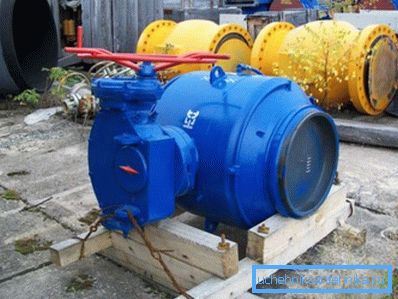

• В първия случай, като бонус, собственикът получава по-голяма устойчивост на корпуса на хидравличното налягане: с увеличением диаметра усилие на разрыв его стенок растет пропорционально сечению. Цена - практически нулевая ремонтопригодность изделия: как максимум, в нем можно заменить изношенный уплотнитель вокруг штока.

• Във втория случай, ако е необходимо, всички износващи елементи на конструкцията - седла, шток и даже сам затворный шар.

Като правило части от тялото с голям диаметър са свързани с колчета.

Връзка към тръбопровода

Тя може да бъде изпълнена по три напълно традиционни начина:

1. Нишки. Свързването с голям диаметър обаче не е много популярно поради факта, че нишката е трудно да се запечата и затегне.
2. Заваряване. Дължината на заваръчните нипели и значителната маса на клапанното тяло не позволяват опасно прегряване на полимерните уплътнения по време на заваряването.
3. Фланци. Те осигуряват бърз монтаж и демонтаж на крана.

Сферичният сферичен кран DN 100, от своя страна, може да се отнася до две подкатегории. Като цяло монтажните размери на фланцовия сферичен кран DN 100 съвпадат точно с монтажните размери на стоманения клапан 30с33нж, което позволява смяна без заваряване на тръби.

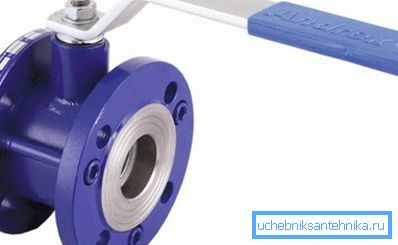

Въпреки това, когато се инсталират нови тръбопроводи, се използват по-къси, така наречените вафлени клапани.

Печат на затвора

При малки диаметри на тръбите уплътнението на сферичния болт се осигурява чрез обикновено затягане на седалките при монтажа на корпуса.

При големи размери на порта обаче се използват и няколко решения.

1. Сферата е монтирана между седалките с малък просвет. На дясното седло се притиска налягането на работната среда.
2. Седалката е изработена от пружинна мембранна пружина, която осигурява необходимата сила на захващане дори при износване на PTFE или Teflon.

Монтаж

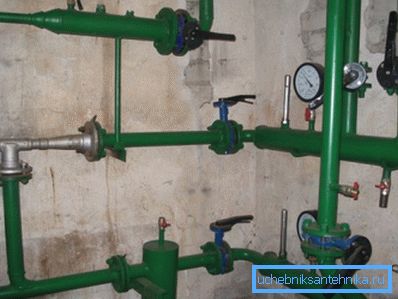

Он осуществляется в любом рабочем положении. Единственное ограничение - удобное положение рукоятки или штурвала редуктора. Направление тока воды не имеет никакого значения, о чем недвусмысленно говорит отсутствие стрелки на корпусе.

Сравнение с алтернативите

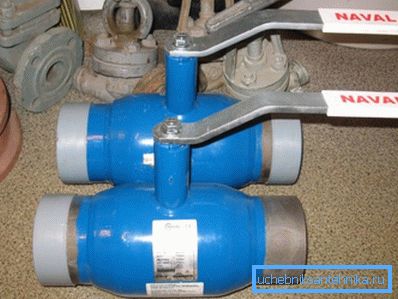

Как изглежда сферичният вентил DU100 на фона на фланцова винтова клапа и клапан със същия размер? На какъв тип спирателни клапани е по-добре да спрете?

Нека ги сравним с няколко параметъра.

Хидравлично съпротивление

1. Сферичен кран с пълен поток на практика не се съпротивлява на движението на потока: няма ротации и преходи на диаметъра в него.
2. Вентилът в това отношение е малко по-нисък от сферичния вентил. Бузите и клинът, повдигнати докрай, са част от потока. В допълнение, диаметърът преминава между огледалата, което прави потока турбулентен.
3. Винтовой вентиль - явный аутсайдер. Извилистые ходы корпуса и сравнительно небольшое отверстие в седле вызывают падение напора после этого элемента запорной арматуры.

монтаж

1. Както вече беше споменато, инструкцията за монтиране на сферичния вентил със собствените си ръце позволява всякакви свободи. Той може да работи във всяка позиция и във всяка посока на водния ток.

1. Не е желателно да монтирате болта само с волана надолу. Това ще направи опаковането на пълнежната кутия изключително неудобно.
2. Вентилът трябва да бъде монтиран по такъв начин, че работната среда да натиска вентила отдолу. В противен случай след известно време разделянето на клапаните е неизбежно.

Кстати: отрыв клапан при противотоке сопровождается гидроударом - прохождением по трубопроводу фронта высокого давления. В числе последствий - рассоединения на фитингах и резьбах, отрывы гибких подводок, разрывы по швам электросварных труб и вырванные проходные пробки радиаторов.

обслужване

1. В случай на сферичен клапан, той намалява до затягане на гайката върху уплътнението на пръта след няколко стотин цикъла на отваряне и затваряне.
2. Винтовият клапан изисква периодична опаковка (дори и ако е празна) пълнеж и (понякога) заместващо уплътнение.

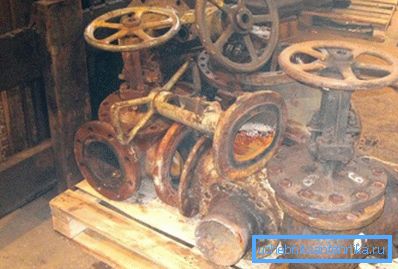

3. В случая на клапана периодичната опаковка на пълнежната кутия се допълва от необходимостта от смилане на обраслите бузи и огледала.

данни

Те са съвсем очевидни: сферичните клапани нямат сериозни конкуренти сред модерните спирателни вентили. Изключение могат да станат продукти само за специални условия (високи температури, корозивни среди и др.).

Видеоклипът в тази статия традиционно ще предложи на читателя допълнителни материали. Успех!
