Ръчна помпа за кладенец - основните разлики и видовете

В наше време огромното мнозинство от източници са оборудвани с електрическо оборудване за изпомпване на вода, а ръчните помпи за кладенци са рядкост. Междувременно този тип устройства напълно отговаря на резервната опция в случай на прекъсвания с електричество и като основен тип водоснабдяване в задния двор.

Всеки знае, че бедствията от време и разрушаването на оборудването могат да оставят цели райони без електричество, в този случай ръчна помпа служи като гаранция, че никога няма да имате вода с прекъсвания.

Видове и характеристики на оборудването

Всъщност няма толкова много опции за ръчни устройства за изпомпване на водата, повечето от тях се различават по дизайн и конфигурация на използваните единици. Принципът на работа е подобен за всички устройства, но те се различават в зависимост от дълбочината, в която се поема водата.

Повдигащи помпи

Както знаете, най-доброто оборудване от този тип е подходящо за кладенци от абисийски тип, но може да се използва и във водоеми с различна конфигурация. Основното предимство на тези устройства е простотата и надеждността.

И ако разполагате с малък набор от инструменти, инструменти, ако искате, вие можете сами да направите ръчна водна помпа за кладенеца. Съгласен съм, че всеки друг вид оборудване не може да бъде направено независимо.

Нека разгледаме по-отблизо всички функции на този дизайн:

• Притокът на вода се осъществява от водоносен хоризонт през водата 1. В зависимост от вида на кладенеца може да бъде игра с филтър (кладенец от Абисин), филтър или пластмасов филтър.
• Тръбата 2 води до повърхността на земята, нейният диаметър и дължината могат да варират, но трябва да се има предвид, че тя трябва да отговаря на следните изисквания: поради факта, че помпата изсмуква вода, стените на тръбите трябва да са твърди. Метал или пластмаса е най-добрият избор.
• Ако ръчната помпа се използва успоредно с електрическата, тогава дори преди прехвърлящата колона е необходимо да се направи тръба за отвеждане, през която водата ще се подава в къщата.
• Друг важен детайл при паралелното използване на два вида оборудване е кранчето на клона. Когато изпомпите водата ръчно, тя трябва да бъде затворена, в противен случай водата ще се движи в две посоки и ще трябва да се люлее много. Но най-лесният начин да поставите невъзвратен клапан и не е нужно постоянно да блокирате магистралата.
• След това идва тялото на ръчната помпа, в която са разположени всички основни работни части.

• Дисковият клапан 5 работи така, както следва: когато буталото се издигне, под него се създава вакуум, при което мембраната се отваря и цялото пространство се пълни с вода.
• Цилиндърът 7 е основният помпено устройство, което, движещо се нагоре и надолу, подава вода през два клапана.
• Буталният клапан 8 е разположен отгоре и функционира съгласно следния принцип: буталото се придвижва надолу, натиска водата, която затваря клапана 5, отваря също буталния клапан и пространството се пълни с вода. И когато механизмът се движи нагоре, същата сила на водата затваря клапана 8 и течността се изтласква в контейнера или веднага се излива.
• Капацитет 10 може или не може да присъства в дизайна, всичко зависи от характеристиките на употребата.
• Буталото се движи с помощта на пръчка 9, която е свързана чрез шарнир към балансираща лента, която също служи като дръжка за работа.

Както можете да видите, основата на този механизъм е най-простите принципи на физиката. Няма нищо сложно в дизайна, така че е толкова надежден и непретенциозен.

Струва си да се отбележи, че използването на бутални помпи може да се извърши при дълбочина на водата, не по-голяма от 10 метра, в противен случай изпускането, създадено от устройството, няма да бъде достатъчно, за да се вдигне водата. (Вижте също статията Свързване на помпената станция към кладенеца със собствени ръце.)

Бутални помпи

Този тип оборудване е подобно на предишното, но има и разлики в дизайна, поради които такива помпи могат да изпомпват вода от големи дълбочини. Основното им предимство е местоположението на помпения механизъм, което се намира под него, така че дълбочината не е толкова важна.

Обмислете принципа на работа на това устройство:

• Цилиндърът за изпомпване 1 се намира в самото дъно на конструкцията, основното в това устройство е силата и геометричната коректност.
• Цилиндърът е свързан към водопровода, който се придвижва към повърхността, където се закрепва здраво върху корпуса на кладенеца или върху бетонната стена на кладенеца със специална скоба.
• На тръбата към повърхността има набор от пръти 3, с които силата ще бъде прехвърлена към механизма.
• Рамките се свързват към главния транспортен възел - буталото 8 посредством специална система.Тази част трябва да бъде добре адаптирана към цилиндъра, тъй като работата на системата директно зависи от това.
• В долната част на цилиндъра има смукателен клапан 10, който може да бъде с различни конфигурации, както диск, така и топка. Той се отваря, когато буталото се движи нагоре и се затваря, когато се движи надолу.
• Клапанът 9 е разположен в средата на буталото, той трябва да има специален жлеб за по-добра работа.
• Отгоре пръчките са свързани с пръта 6, който е шарнирно свързан към равновесната греда 7, която функционира като задвижваща дръжка.
• На изхода на стъблото от тялото се поставя уплътняващо уплътнение 5, което служи за предотвратяване на проникването на мръсотия в конструкцията и атмосферните валежи.

Съвет! Както показва практиката, най-доброто запечатване на буталото в цилиндъра може да бъде осигурено по прост начин: чрез закрепване към горната му част на парче гума или кожа, изрязани от конфигурацията на отвора.

Основните характеристики на работа на прътови помпи, които трябва да бъдат взети под внимание:

• Не забравяйте, че долният вентил трябва винаги да е във водата, така че е необходимо тръбата да се потапя във водата, така че при изпомпване на конструкцията да не е над нивото на хоризонта на водата.
• При монтажа и обезопасяването на конструкцията, буталото трябва да бъде настроено така, че в долната му позиция да не достига до клапана с 5-6 см.

Принципът на действие на устройството е съвсем прост: когато буталото се движи надолу, долният вентил се затваря и силата на налягането на водата отваря горния клапан, след което течността преминава в пространството над цилиндъра. Когато се движи нагоре, процесът се обръща: водата затваря горния вентил, а подтискането под буталото отваря долната.

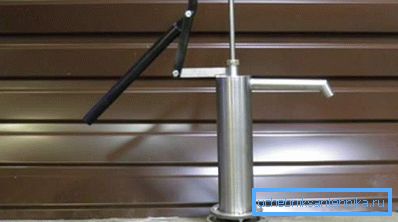

Основните характеристики на самостоятелно изработената помпа

Както знаете, оборудването може да бъде закупено и готово, но често цената му е достатъчно висока и такива разходи не са оправдани, когато се прилагат в крайградската зона или като резервна опция.

В този случай можете да направите устройството сами и инструкциите ни ще ви помогнат в това:

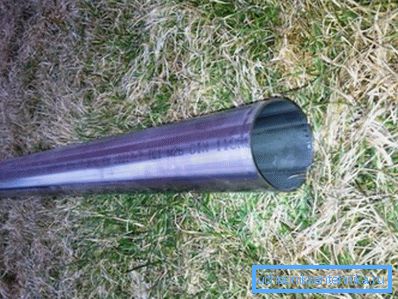

• Корпус на помпата, идеалният вариант - част от тръба от обикновена или неръждаема стомана. Дължината на частта трябва да бъде приблизително 80-100 см. Преди употреба проверете вътрешната повърхност за гладкост за най-добра работа.

• Горният капак е направен от метал или от трайна пластмаса. В средата се прави отвор за стеблото и е избрана уплътняваща жлеза, за да се осигури най-висока надеждност.
• Освен това е необходимо да се погрижи за производството на буталото - пластмаса или метал. Идеален - парче тръба с по-малък диаметър, преминаващ навътре с малки празнини. Не забравяйте гуменото или коженото уплътнение, колкото по-плътен ще се движи буталото, толкова по-висока е производителността, но прекалено плътното кацане ще затрудни работата на клапана.
• Тръбите, през които водата ще тече, трябва да бъде достатъчно здрава и гъста, не се допуска използването на маркучи.
• Обърнете специално внимание на вентилите, те трябва да са доста надеждни, за да не преминат вода, когато помпата не работи. Тази работа се прави по-добре с помощта на квалифициран специалист.

Важна забележка! Много от тях правят грешката да инсталират помпата без фундамент, а след това дизайнът се заплита, което може да доведе до повреда на отделни единици. Най-добре е тялото да се фиксира здраво, а ако това е абисиен кладенец, може да излеете малка замазка.

заключение

Въпреки пълната автоматизация на жизнената ни дейност, е по-добре винаги да има резервна опция в случай на прекъсвания с електричество. (Виж също статията Как да изберем помпа за кладенец: критерии за подбор.) Ето защо ръчните помпи никога няма да загубят значението си. Видеото в тази статия ще ви помогне да разберете по-добре този вид оборудване.
