Проектиране на водоснабдяване и канализация: регулаторни

Според какви нормативни документи се извършва проектирането на водоснабдителната и канализационната система? Как да се изчисли необходимия диаметър на тръбите? Трудно ли е да се изчисли загубата на налягане в тръбопровод с известни параметри? С какви наклонности да се поставят канализационни тръби? В статията ще се опитаме да намерим отговори на тези и някои други въпроси.

Нормативни документи

Кои SNIPs за проектиране на водоснабдителни и канализационни мрежи понастоящем са в действие?

Най-голяма стойност за дизайнера представляват следните документи:

• SNiP 2.04.02-84, който регламентира изграждането на външни водопроводи.
• SNiP 2.04.03-85, посветена на изграждането на външна канализация.
• SNiP 2.04.01-85, който съдържа изисквания за вътрешни водоснабдителни и канализационни мрежи.

Това е полезно: в допълнение към строителните норми SN 478-80 се съдържа и специализирана инструкция за проектиране и монтаж на водопроводни и канализационни тръби от пластмасови тръби.

Да се ​​запознаем с ключовите изисквания на изброените документи.

SNiP 2.04.02-84

Средната дневна консумация на вода на човек, определена в проекта за външно водоснабдяване, трябва да съответства на следната таблица:

Консумация на вода за напояване на култури, добитък, птици и др. се приема съгласно ведомствени норми за съответния отрасъл на икономическата дейност.

Минималният размер на свободната глава във водопровода на входа на отделна сграда в пика на извличането на водата трябва да съответства на:

• Для одноэтажной застройки - 10 метрам.
• Для многоэтажной застройки - 10 метрам + 4 метра на этаж.

Минимум напора на водоразборной колонке - 10 метров.

Многоетажните къщи в райони с ниски или едноетажни сгради са оборудвани със собствени помпени станции.

В ролята на водоизточниците могат да действат:

• Реки и канали.
• Резервоари, езера, езера.
• Подземни източници.

За производствени нужди е допустимо използването на третирани отпадъчни води. Използването на подземните води, състава и качеството на съответното водоснабдяване за питейно водоснабдяване за промишлени водоснабдяване е забранено.

Проектиране на външно водоснабдяване на населените места следва да се извършва, като се вземе предвид възможността за използване на системата за битово и питейно водоснабдяване за пожарогасене.

SNiP 2.04.03-85

Каква трябва да бъде външната канализационна мрежа? Ние умишлено ще изключим от изискванията за третиране на съоръженията за третиране и ще се съсредоточим върху тръбопроводи за тежест и налягане за пренос на отпадъчни води.

Най-малките диаметри на канализационните тръби, които могат да се използват във външни мрежи, са:

Най-високата изчислена скорост на потока се приема, че е:

• Для металлических труб бытовой канализации - 8 м/с.

• Для металлических труб дождевой канализации - 10 м/с.
• Для неметаллических (пластиковых.бетонных, асбестоцементных, керамических) трубопроводов для бытовых стоков - 4.
• Для неметаллической ливневки - 7.

SNiP 2.04.01-85

Сега ще се запознаем с регулаторните изисквания за вътрешната канализация и водоснабдителните мрежи, съдържащи се в последния от разглежданите документи.

Качеството и състава на битовата и питейната вода трябва напълно да съответстват на GOST 2874-82.

Забележка: Въпросният SNiP понастоящем е в сила, но GOST, за който се отнася, беше премахнато през 1999 г. Действителните изисквания са изложени в задължителния стандарт SanPiN 2.1.4.1074-01.

• Температура воды в системе ГВС не должна быть меньше ш0С при ее присоединении к открытой системе теплоснабжения и 50 С - к закрытой. Максимальная допустимая температура - 75 С.

Любопитно е, че в действителност това изискване не се спазва през по-голямата част от годината. През лятото, при липса на отопление (особено в стари къщи без циркулярни разряди в асансьорите), водата от пътя, достигаща до смесителя, често се охлажда до 40 градуса или по-малко. През зимата БГВ се превключва от потока към връщащата линия само когато потокът достигне 90 градуса.

• За детските градини и разсадници температурата на горещата вода в точките на извличане не трябва да надвишава 37 градуса.
• В зданиях выше 4 этажей стояки ГВС должны объединяться циркуляционными перемычками. Цена несоблюдения этого требования - большой нецелевой расход горячей воды: в отсутствии водоразбора жильцы вынуждены долго сливать воду до ее нагрева. Секция может состоять из 3-7 стояков.
• Налягането в системата TWH преди миксерите не трябва да бъде по-високо от 4,5 kgf / cm2.

Обратите внимание! На практике при запитке ГВС с подающей нитки трассы в отопительный сезон это требование невыполнимо в принципе: давление подачи держится на уровне 5 - ш,5 кгс/см2.

• В душевых с тремя и более сетками подачу ГВС к смесителям следует организовывать как минимум с двух сторон, делая горячий водопровод закольцованным. В противном случае резкое изменение напора воды может привести к ожогам. Исключение - коллекторная схема водоснабжения.
• Хидравличното изчисляване на системите HVS трябва да се извършва в съответствие с максималния воден поток, съответстващ на консумацията по време на пиковите часове вода.

За вътрешните мрежи на HVS и HWS могат да се използват следните материали:

• Полиетилен.

• Полипропилен.
• Поливинилхлорид.
• Полибутен.
• Фибростъкло.
• Metalloplastik (многослойни тръби от алуминий и омрежен полиетилен).
• Мед.
• Бронза.
• Брас.
• Стомана със защитни антикорозионни покрития отвътре и отвън.

Тръбите трябва да издържат на налягане, по-голямо от 1,5 пъти работното налягане, но не по-малко от ш,8 kgf / cm2 при работните температури за гореща вода и топла вода при съответно 20 и 75 градуса.

Проектът за водоснабдяване трябва да осигури наличието на спирателни вентили в следните точки:

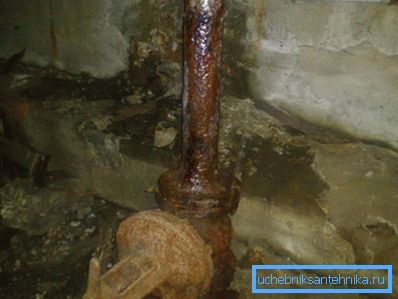

• На вводах.

• На части от пръстенната мрежа (за тяхното независимо спиране по време на ремонт).
• В огъня се издигат няколко пожарни хидранта най-малко пет.
• На разрастването на домашното и питейно водоснабдяване в къщи над три етажа.
• На всеки клон с пет или повече точки на оттегляне.
• На изходите от главните водопроводи.
• На разпределения към апартамента, хотелска стая, на podvodkah за зачервяване цистерни, тоалетни чинии, топла вода колони, група мивки и душове.
• Преди поене кранове.

Капитанът свидетелства за това: в последния случай вентилът се поставя в сградата в отопляема стая.

Практически препоръки

Да се ​​преместим в по-практичен план. Как се извършва проектирането на водоснабдителните системи при изграждането на частни къщи със собствени ръце?

Наиболее типичная схема коммуникаций частного дома подразумевает единственный ввод - для холодной воды. ГВС обеспечивается бойлером или водогрейной колонкой; для утилизации стоков используются автономные очистные сооружения.

Преброяването по време на строителството изисква:

1. Върхов поток на вода.
2. Съответният диаметър на тръбопровода.
3. Падение напора в этом трубопроводе. На концевом сантехническом приборе напор не должен опускаться ниже трех, а лучше - пяти метров.
4. Размери на септичния резервоар и кладенеца.

Дебит на водата

Най-лесно е да вземете от таблицата по-долу.

В случай на едновременно използване на няколко устройства (например душ кабина и кухненска мивка), разходите се обобщават.

диаметър

В най-простата версия се избира и според таблицата за прогнозния пиков поток.

К примеру, в приведенном выше случае - при одновременном использовании душевой кабинки и кухонной мойки со смесителем - пиковый расход составит 0,12 + 0,12 = 0,24 литра в секунду, что соответствует трубе размером ДУ15.

Моля, обърнете внимание: пластмасовите тръби са маркирани с външен диаметър, който обикновено е около една стъпка по-голяма от вътрешната. По този начин 50 мм полипропиленова тръба има вътрешен диаметър от около 40 мм.

налягане

Намаляването на налягането в тръбопровода се изчислява по формулата H = iL (1 + K).

Какво означават имената на променливите в него?

• H - разница между напорами в начале и конце трубы.
• I - гидравлический уклон участка трубопровода.
• L - его протяженность в метрах.
• K - коэффициент, определяющийся типом водоснабжения. Для хозяйственно-питьевого водопровода он берется равным 0,ли.

Къде да вземем стойността на хидравличния градиент? От така наречените Шевелев маси, съдържащи стойности 1000i (хидравличния наклон за дължина на тръбата 1000 метра) за различни тръбни материали, техните размери и дебити. Те са лесни за намиране във всяка техническа библиотека или в интернет.

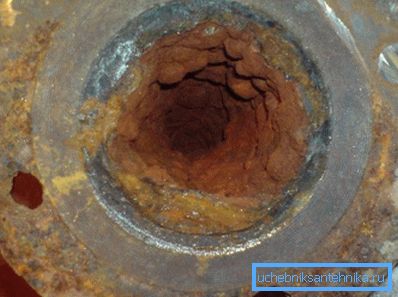

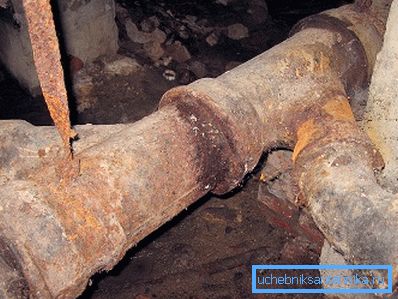

Справка: гидравлическое сопротивление трубы зависит от шероховатости ее стенок, которая различается для разных материалов. В случае стали она дополнительно меняется с возрастом трубопровода из-за его зарастания известковыми отложениями и ржавчиной. Кроме того, сопротивление прямо пропорционально скорости потока и обратно - диаметру трубы.

С диаметром все понятно; а какой должна быть скорость потока? Максимально допустимое значение для питьевого водопровода - 1,5 м/с; при большей скорости возникают гидравлические шумы.

Да изчислим капката в нова стоманена тръба DN15 с дължина 43 метра при скорост на потока 1,2 м / сек.

1. Значение 1000i для указанных параметров согласно соответствующей таблице равно 3ш0,5. К слову, согласно той же таблице оно соответствует расходу через трубу в 0,2 л/с. Стало быть, в пересчете на погонный метр i=3ш0,5/1000=0,лиш05.
2. Формула в целом принимает вид H=0,лиш05*43*(1+0,ли)=20,15195. налягане на концевом приборе будет удовлетворительным, если на вводе он составит как минимум 2ш,5 метров, что соответствует давлению в 2,ш5 кгс/см2.

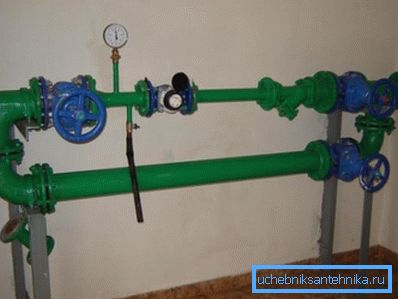

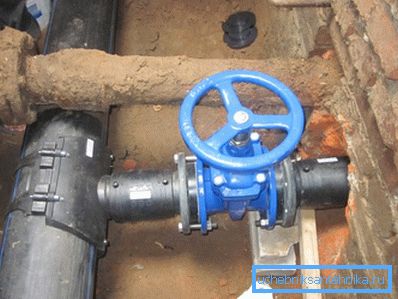

Това е полезно: типичният течение на кладенец трябва да осигури връщащ клапан на клона линия от главния. Неговото присъствие позволява не само източване на водоснабдяването, но и измерване на налягането в пистата. Ако предложената оценка за свързващите материали не включва вентила DN15, по-добре е тази точка да бъде изяснена преди началото на работата.

Канализация

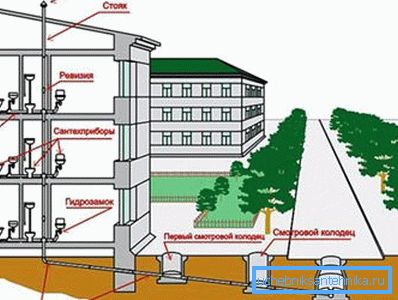

Тя трябва да бъде поставена под нивото на замръзване на почвата с постоянен наклон, който се определя от диаметъра на тръбата.

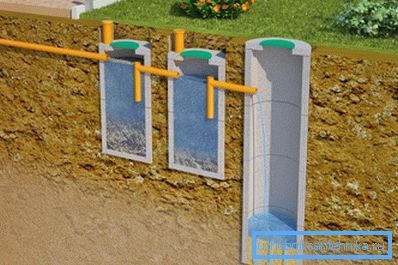

Обемът на първичния утаител на септичния резервоар трябва да бъде равен на най-малко тридневен обем от отпадъчни води, който се изчислява според отчитането на водомерите или въз основа на горепосочените проценти на потребление на вода за къщи от различен тип. В многокамерен утаител се взема обем на първата камера, равен на 50% от общия обем.

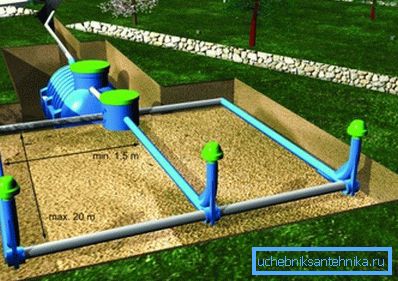

Размерите на филтърната ямка или филтриращото поле се изчисляват в зависимост от поглъщаемостта на почвата, която се приема равна на:

• 90 литра на квадратен метър от намокряемата повърхност на ден за пясък.
• 50 - для супеси.
• 25 - для суглинков.
• 10 - для глины.

Заключение

Надяваме се, че горните изисквания и нашите препоръки ще помогнат на читателя да създаде проект за канализация и водоснабдяване за собствения си дом. За повече информация вижте видеоклипа в тази статия. Успех!
