Преминаващ вентил - ловец на потоци

Всяка минута и всеки ден се транспортират огромни количества различни вещества - вода и петролни продукти, масла и газове по тръбопровода. Един от елементите на спирателния вентил, отговорен за движението на потоците на движение е сферичен вентил.

Неговите функции включват спиране и стартиране, регулиране и благодарение на проектирането на някои видове и смесване на транспортираните носители.

Основното нещо за крана

Преходният контролен вентил е предназначен да заключва и стартира средата и да регулира интензитета на потока. Сферичният клапан се разпределя от серия от проходи с минимални хидравлични загуби, които се постигат благодарение на сферичния болт. Този тип заключващо устройство се използва в главните газопроводи.

Има няколко предимства, които са:

• в проста конструкция на укрепващия елемент;
• висока степен на плътност;
• устойчивост на агресивни среди;
• просто управление;
• компактност;
• ясно ограничена от радиуса на въртене на дръжката;
• възможността за смесване на няколко нишки;
• универсален капацитет на потока - от течност до вискозна среда, както и среда с примеси (утайка, пулп).

Сферичните клапани използват главно месинг, стомана, чугун, полипропилен, полиетилен, керамика и алуминий. Гнездата са изработени от графит, пластмаса, каучук и различни метали.

Дизайн с топка

Сферичният вентил за преминаване е арматура с четвърт блокиращ ротационен механизъм. Основната му задача е напълно да се отвори или затвори, но да не се регулира силата на транспортния поток. При непълно отваряне на ключалката в тръби с високо налягане, могат да се образуват вихри, което постепенно води до загуба на плътност.

Принципът на блокировката е прост - чрез завъртане на дръжката по посока на часовниковата стрелка на 90 °, клапанът се счита за напълно отворен, когато лостът е успореден на тръбата и затворен - в положение, перпендикулярно на него.

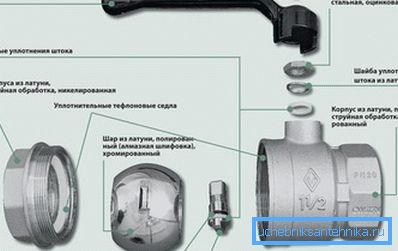

Укрепващият елемент е:

• сферична брава с проходен отвор;
• 2 седла, задържащи сферата;
• шпиндел;
• тяло, в което са разположени горните елементи;
• Контролният бутон е свързан към шпиндела.

Корпусът на крановете може да бъде монолитен или сгъваем. Несглобената конструкция не е подходяща за поддръжка и ремонт, така че цената й е ниска. Сгъваемата версия може да бъде ремонтирана, което ви позволява да я работите за много дълго време.

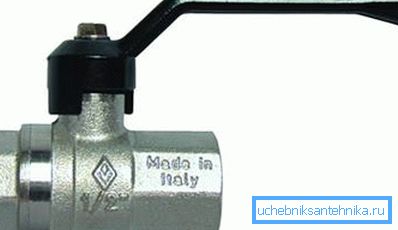

Малкият диаметър на отвора в сферата на топката не изисква много усилия, за да се контролира. Големият диаметър на прохода може да изисква използването на по-дълъг лост или автоматично задвижващо устройство.

Обърнете внимание! Дълга дръжка не винаги е подходяща, особено ако кранът е монтиран в стръмни условия. Други тръби могат да възпрепятстват завъртането й. Изходът от ситуацията може да бъде инсталирането на електрическото задвижване на крана.

Области на приложение

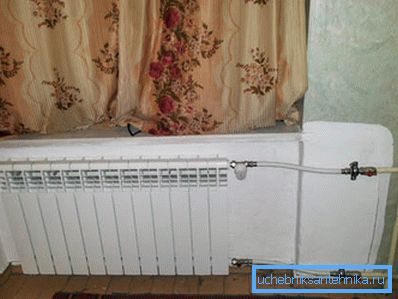

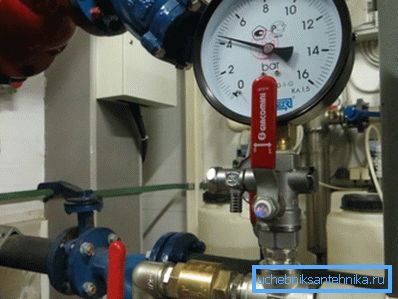

Сферичните клапани са необходими за днес в химическата, нефтената и газовата промишленост, в комуналните услуги, които осигуряват домовете с газ и топлина. В апартаментите такива устройства се поставят на тръби, водещи до инженеринга.

Използването на възли се извършва стриктно в съответствие с класа на тежестта им.

Подреждането на този процес се регулира от GOST 24856-81, според което клапанното тяло има определен цвят в съответствие с неговото приложение:

• водният поток на транспорта е отбелязан в синьо;
• газ - жълт;
• нефт и нефтопродукти - в черно.

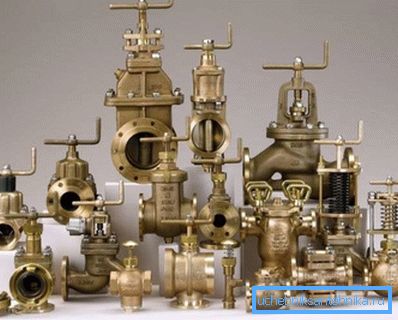

Класификация на заключващите устройства

Съгласно метода на свързване към тръбопровода устройствата за затваряне на топката имат следните типове:

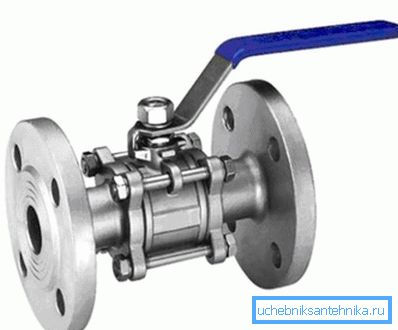

• фланговия - са демонтируеми и отливани, издържат на високо налягане и следователно са добре дошли в мрежата с диаметър на напречното сечение повече от 46 мм от газовата промишленост и рафинерии;

• свързване - успешно се използва в тръбопроводи с напречно сечение до 45 мм, в общински системи за отопление, газ и водоснабдяване;
• зърно - най-често използвани в хранително-вкусовата и химическата промишленост, основното предимство е поправката и повторното използване / демонтаж;

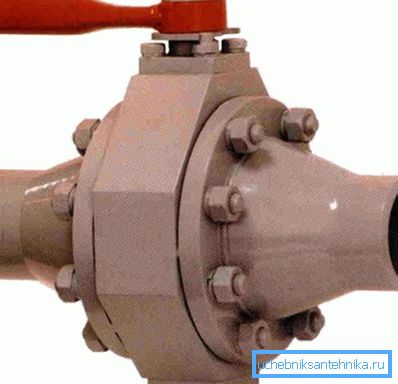

• заварени - типично за използване в строителната зона, се установява веднъж, цената е относително ниска;

• комбиниран - Опциите за монтаж са възможни, могат да бъдат контролирани, дълбоки в земята, благодарение на продълговатата ос на клапана.

По посока на трафика и броя на дюзите:

• преминаване - входът / изходът са на една и съща ос, монтирани на равни части от тръби с различни диаметри;
• ъглова - оста на отворите са перпендикулярни един на друг, основно разположени в точките на свързване с домакински уреди, например към батерията;

• трехходовые (смесители);
• многоходовые.

В зависимост от честотната лента разделена:

• пълно преминаване - до 100%;
• стандартен - до 50%;
• непълният поток е 70-80% от дебита.

Диаметърът на отвора в портата на сферичния вентил с пълен поток съвпада с вътрешния диаметър на тръбопровода и следователно хидравличното съпротивление е сведено до минимум, както и загубата на главата. Такава арматура е подходяща за течни среди.

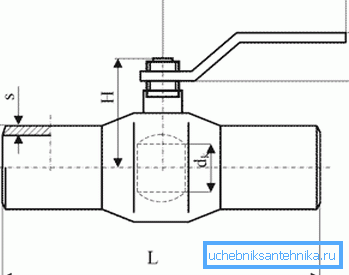

Дупката в топката на непълното преминаване е, напротив, по-малка и може да бъде конична форма (един или два симетрични канала), при които се наблюдава по-голямо хидравлично съпротивление. Малък диаметър "улеснява" подобни кранове, те са издръжливи, тъй като малки потоци преминават и натоварванията върху топката са намалени, благоприятно се различават в цената.

Основни правила за инсталиране

Не напомняйте, че компетентната инсталация на клапанното устройство зависи от работния период и качеството на работа.

Общите инструкции за инсталиране включват:

1. Окончателният избор на мястото за монтаж и осигуряването на свободен достъп до него за монтажни и ремонтни работи в бъдеще.
2. Необходимостта да се проверява съответствието на параметри като диаметъра на клапана и тръбата, капацитета на вратата и неговата съвместимост с работните условия (вид на средния тип, максимално налягане и температура на тръбопровода).

1. Познайте посоката на транспортирания поток, както е посочено допълнително чрез стрелките "вход / изход" на тялото на устройството.
2. Съответствие на местоположението и видовете нишки.
3. Използвайте уплътнителна лента в резбовани елементи, които трябва да бъдат навити с определена сила, за да осигурите плътно уплътнение.

Обърнете внимание! За да навиете правилно лентата FTM със собствените си ръце, трябва да видите отворена външна резба пред вас от точката на закрепване. Лентата трябва да се навива по часовниковата стрелка.

1. С фланцово съединение конструкцията им върху клапана и тръбата трябва да съвпада.

Обобщение

Затварящите клапани, които отговарят на техническите характеристики на тръбопровода и на средата, която ще се предава, ще функционират качествено и за дълго време. Предимствата на затвора, прости и в същото време идеална форма, се използват успешно както в промишления, така и в домакинския сектор.

Видеоклипът в тази статия показва една от опциите за използване на кран (в този пример - за организиране на капково напояване).
