Пластмасови канализационни кладенци: дизайн и инсталационни

За да се осигури достъп до тръбопроводите за инспекция, превенция и ремонт, се използват бетонни и пластмасови кладенци за канализация. Изборът на този или на този вариант при проектирането на канализационната система се определя от характеристиките на експлоатация, финансовите възможности и редица други фактори.

По-долу ще разгледаме подробно пластмасовите продукти, а също така ще обърнем внимание на характеристиките на тяхната инсталация.

Присвояване на кладенци

Както отбелязахме по-горе, основната функция на всяка канализация е да осигури достъп до тръбопровода без изкопаване.

В зависимост от местоположението на тази част се разграничават следните групи:

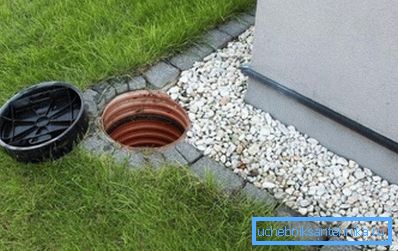

• Вижте, те също извършват одит. Инсталиран на равнинни секции на тръбопровода след определен интервал. Основната функция на ямките за проверка е да даде възможност да се провери състоянието на тръбата и, ако е необходимо, да се определи мястото на запушване. Стъпалото за сглобяване на контролните точки за линии до 110 mm в диаметър е 20 метра, до 150 мм - 35-40 метра.
• Ротари. Както подсказва името, те се монтират на участъци, където се превръща канализационната тръба. Без тях, не можете да направите, защото е в ъглите на дебита се намалява, и рискът от образуване на корк се увеличава.
• Възлова. Осигурете пресичането на няколко магистрали. Най-често се използва в индустрията, тъй като в частно строителство подобни ситуации са рядкост.
• Perepadnaya. Те се използват за свързване на две тръби, разположени на различни височини.

Обърнете внимание! За да спестите пари, трябва да оборудвате многофункционална система, съчетаваща например повратна точка с място за преразглеждане. В този случай общата цена на системата ще бъде малко по-ниска.

Според нормативните документи тези конструкции трябва да бъдат инсталирани:

• На зоните на завой.
• Когато свързвате няколко тръби или в точката, където тръбата отговаря на основната тръба.
• На мястото, където се променя диаметърът или наклонът на тръбата.

Както можете да видите, обхватът на приложение на тези части е доста голям. По-долу ще се опитаме да разберем всички нюанси на дизайна им.

Изделия от пластмаса

материали

Както отбелязахме по-горе, кладенци за канализационни мрежи могат да бъдат произведени както от стоманобетон, така и от пластмаса. В същото време полимерните продукти станаха най-популярни.

На модерния пазар подобен дизайн дойде преди около 20 години. Към днешна дата те са заменили бетона в около 40% от канализационните мрежи в Европа. При нас този показател е по същество по-нисък (надяваме се - докато), но постепенно се увеличава делът на пластмасови инспекционни мини.

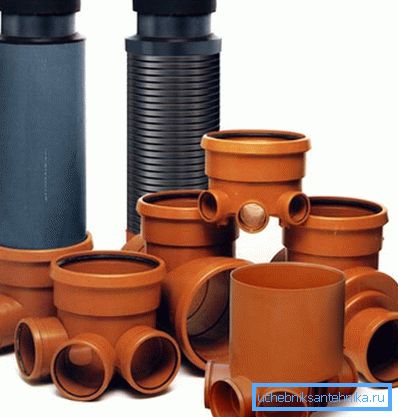

За производството на тези части могат да се използват следните синтетични материали:

• Поливинилхлорид, Тя се отличава с високата си якост, но става много крехка, когато температурата пада драстично.
• полиетилен, Еластичен, но не толерира дълги статични натоварвания, губи сила върху гънките.
• Полипропилен, Има високи оперативни композиции, но високата цена действа като ограничителен фактор при разпространението на тези продукти.

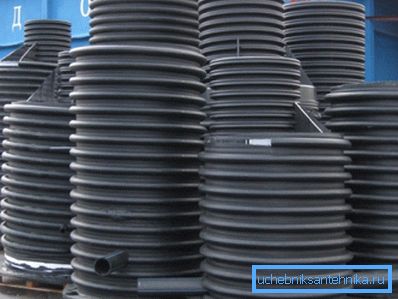

Също така сравнително наскоро придоби популярността на система, базирана на комбинирани материали и устройства, в които опорните елементи са тръби с голям диаметър. Пример за това са пластмасовите кладенци за отпадни води от тръбите CORSIS, чиито гофрирани корпуси осигуряват отлична товароносимост.

Дизайн функции

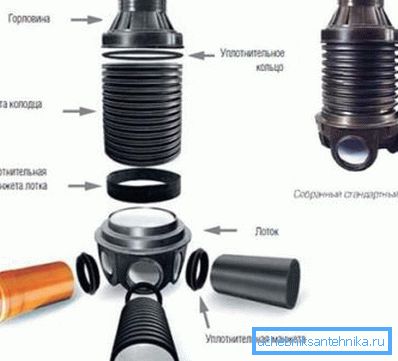

Типичното ядро ​​се състои само от няколко детайла:

• Вратът, който е монтиран настрани със земята. Обикновено гърлото е снабдено с приспособления за монтиране на люка. (Виж също статията Характеристики на пластмасовия люк за кладенеца.)
• Мините, свързващи шията с долната работна част.
• Тава, в която се осъществява връзката на тръбите.

Що се отнася до конструктивните схеми, има и малко от тях.

Най-често срещаните елементи на конструкцията включват следното:

• Телескопична тръба, която се движи свободно спрямо вала. Използването на телескоп с седло за монтиране на люка ви позволява да монтирате кладенеца на правилната дълбочина, което улеснява позиционирането на частите.
• Коничната част свързва таблата с вала или гърлото. Използването на конусни адаптери ви позволява да монтирате големи тави под люковете със стандартен размер.
• Тялото на кладенеца може да бъде или твърдо (тогава се използва тръба за неговото производство), и предварително изработената. Предварително изработените конструкции са изградени от пръстени, които са херметично свързани помежду си по време на инсталационната фаза.

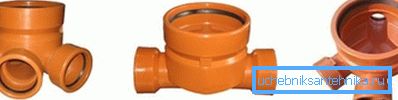

• Долната част на таблата често се комбинира с кинета - специален сплитер за няколко тръби. Kinet трябва да бъде избран в зависимост от конфигурацията на канализационната мрежа, така че няма останали резервни дюзи.

Предимства на продукта

Изложените по-горе проекти имат редица предимства, които им позволяват постепенно да изместват конкретни продукти с подобна цел от пазара.

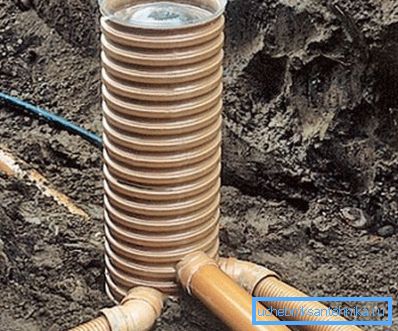

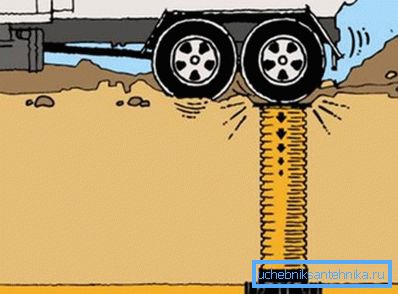

• Случаят се характеризира с висока механична якост.
• Стените на тръбите и тавите са устойчиви на действието на химически активни вещества.
• Дизайнът на шията, шахтата и кинетиката дава възможност да се реализират практически херметични връзки с минимални разходи за труд.
• Използването на пластмаса като основен материал, както и използването на гофрирана тръба за производство на носещи елементи, позволява да се произведат структури с много различни форми и размери.

• Сравнително малкото тегло на продуктите прави инсталацията много по-лесна.

Технология на инсталиране

Ако сте направили избор в полза на пластмаса и сте закупили кладенец, чиито размери отговарят на вашите задачи, можете да го инсталирате сами.

Алгоритъмът на действие в този случай е следният:

• Първо, изкопаем основната яма, чиято дълбочина е 30 см над височината на кладенеца.

Съвет! Необходимо е да изберете дълбочината, така че поставените тръбопроводи да навлязат в кинетата без разлика във височината. По-добре е да направите това на етапа на проектиране на цялата система.

• Дъното на изкопа е внимателно изравнено. На плоска повърхност напълнете слой пясък, смесен с чакъл. Дебелината на слоя след уплътняване трябва да бъде до 20 сантиметра.
• Над пясъчните възглавници запълнете бетонната замазка. Дебелината на замазката е от 50 до 100 мм.

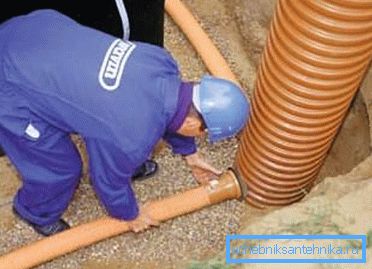

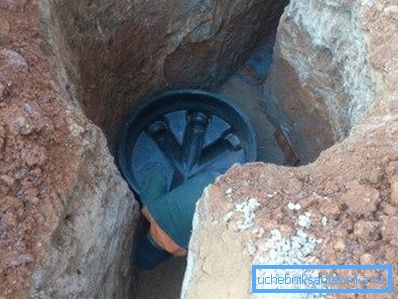

• След изсъхване на бетона, инсталирайте долната част на кладенеца или таблата с буквата. Към тръбата се закрепват тръбите, като се гарантира уплътняването на всички фуги посредством гумени прикачни устройства.

• Ако е необходимо, нарязваме шията на желаното ниво. Като правило материалът се разрязва добре с обикновен трион.

Съвет! Рязането трябва да се извърши по средната линия на издаденото ребро на гофрираната тръба.

• Свързваме дъното с вертикална част (телескопична тръба или гофрирана шийка), запечатвайки връзката със силикон. От горе ние създаваме джанта и капака на люка. (Виж също статия Пластмасов капак за кладенец: как да инсталирате.)

След това трябва да запълним празнината между стените на ямата и самата кладенеца. Инструкцията препоръчва да се запълва слой по слой, пясъчно-чакълена смес с добавяне на глина.

заключение

Канализационните кладенци от пластмаса са пълна подмяна на традиционните бетонни конструкции. Освен това, за редица параметри (трайност, лекота на монтаж и т.н.) те сериозно надвишават системата от стоманобетонни пръстени. Можете да научите повече за тези продукти, като прегледате видеоклипа в тази статия.
