Невъзвратен вентил за водоснабдяване - общ преглед на
Невъзвратен клапан е конструиран така, че потокът от течност да тече само в една посока. Това устройство е подходящо за всички комуникации и ви позволява да пестите вода, поради факта, че тя не се връща обратно, но се забавя в системата. Помислете за основните видове конструкции, характеристиките на тяхната инсталация и работа, е много важно да изберете правилната опция за тези или други условия.
Видове закрепване

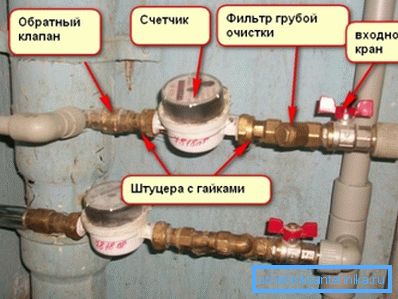

Мнозина не разбират защо е необходим възвратен клапан във водопровода, докато присъствието му е задължително в системите, където водочерпенето се извършва от кладенец или кладенец. Устройството помага да се поддържа известно налягане в системата и да се предотврати изтичане на вода, дори когато електричеството е изключено. Благодарение на клапана, помпата никога не работи "суха", което значително удължава експлоатационния й живот.
Устройствата се различават по различни параметри, а първият, който трябва да се вземе под внимание, е типът прикачен файл, който може да бъде най-разнообразен:
| Сварка или пайка | Тук всичко е ясно и по име - единицата се фиксира чрез заваряване към тръбопровода, докато може да бъде от различни материали. Естествено, работата не може да се извърши без заваръчно оборудване |
| фланци | Фланецът е система, в която два елемента под формата на диск се изтеглят заедно по радиуса с болтове. Тази опция е най-търсена в дизайна с голям диаметър поради удобство и простота |
| лапи | Съединението се използва за тръбопроводи с малък диаметър и се сглобява с вътрешни резбови съединения. Тази опция е най-разпространена в частните сгради |
| Подложка за вафли | Тази опция е подходяща за плоски продукти, те са просто захванати между два фланеца за свързване на тръби. За тази цел трябва да се използват болтове с увеличена дължина, в противен случай връзката се прави по същия начин, както без вентила |
Обърнете внимание! За да изберете този или този тип закрепване, е необходимо заедно с експерта, който ще извърши инсталацията. След това няма да се объркате с опцията за монтиране и да получите необходимата.
Видове структури
Разбрахме защо се нуждаем от възвратния вентил на водната тръба и как може да бъде фиксиран в системата, сега ще разгледаме основните сортове, използвани във водоснабдителните системи най-често.

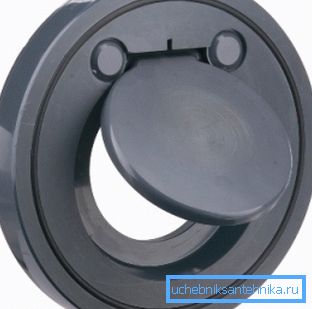

Клапани тип "вафли"
Нека разгледаме основните характеристики на тези системи:
- Основните им предимства са малък размер и доста демократична цена, Тази опция е най-компактната, което е особено важно на места, където има остър недостиг на място.
- Инструкцията за инсталиране е много проста: елементът е просто захванат в закрепващия елемент, основното е да го поставите в правилната позиция, така че системата да се отваря в посока на потока.
- Основната работна единица е плоча за натиск, която държи пружина с определена твърдост, Под натиск на поточната система се отваря, а когато тя отслабва - пружината затваря диска и предотвратява течността.

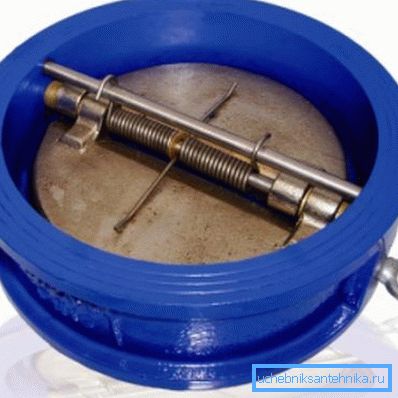

- Системите, в които има възможност за хидростатична атака, използват двукрили механизми, с което се постига висока степен на защита, Системата се състои от два полукръга, закрепени на оста, които в близък случай при обратния поток затварят, са осигурени амортизационни възли за смекчаване на въздействията върху много механизми.
Вентил структури
При такива системи заключващият блок се изпълнява, както следва:

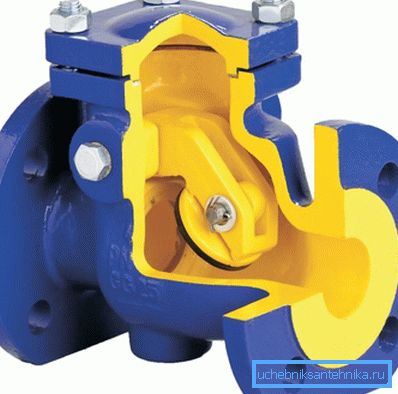

- Основният елемент е специалната макара със скоба, чиято ос е разположена над отвора, Под натиска на потока скобата се издига и системата се запълва.
- Когато налягането падне, структурата се удря, което води до повишено износване, затова е по-добре да изберете вариант с система за почистване.
- Основното предимство на тези опции е способността да се работи в тръбопроводи с големи диаметри.

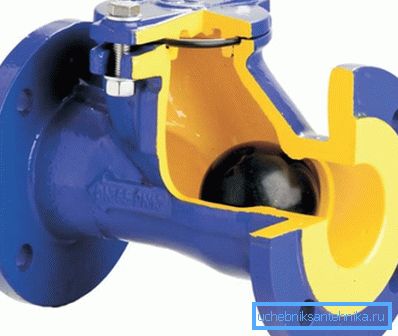

Сферични механизми
Този вариант се различава от останалите по следните критерии:
- Системата е възел, в който се намира топката, движещи се по специална наклонена кухина.
- Поток может поднять шар, двигаясь только в одном направлении, когда оно меняется, шар опускается - и перекрывает полость.
Вентил за обратна връзка
Този тип продукт се използва доста често и работи както следва:
- Основният елемент е повдигащата се макара, която се движи нагоре и надолу, При достатъчно натоварване на водата в тръбите, тя се издига и преминава през потока, когато налягането пада, потъва в седлото и затваря системата.
- Ако извършвате сами инсталацията, не забравяйте, че устройството трябва да бъде разположено върху хоризонталните участъци на тръбопровода, така че оста на клапана да е в строго вертикално положение.
Обърнете внимание! Най-голямото предимство на тази опция е възможността за поправка без отстраняване на устройството. Това означава, че можете да замените отделните части или да почистите системата, без да разглобявате тръбопровода.
- Не забравяйте, че този вид не толерира среди, в които присъстват механични частици и други замърсители.
заключение
Невъзвратният клапан трябва да бъде включен в системата, така че да се поддържа постоянно налягане в системата и да се предотврати изтичането на вода. Видеото в тази статия ще ви разкаже някои важни точки и визуално ще ги покаже.
