Muff кран: ръководство за монтаж, експлоатация и ремонт

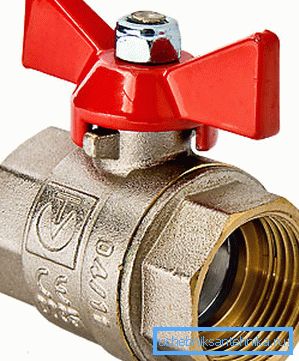

Свързващият кран DN15, предназначен за връзка с половин инчов тръбопровод, е доста универсален уред. Осигурява достатъчно затягане на припокриването на канала и ако е необходимо, лесно се отваря и позволява контрол на потока от течност или газ в тръбопровода.

Използването на такива кранове обаче има редица нюанси, поради което даваме някои полезни съвети.

Конструкция изделия

Муфтовый шаровый газовый кран, равно как и изделия, предназначенные для водопроводов, топливопроводов и других коммуникаций, имеет достаточно простую конструкцию. С одной стороны, это упрощает процесс производства изделий (отсюда и вполне доступная цена), а с другой - повышает надежность работы этого узла.

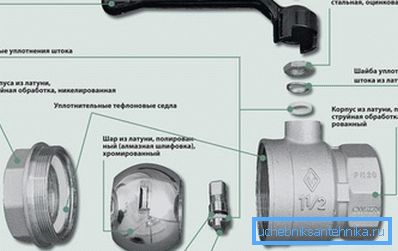

Основните елементи на системата са:

• Тялото на продукта е фрагмент от тръба със съответния диаметър с разширение вътре в него, което заключващия механизъм, Напречното сечение на крана обикновено се фиксира в маркировката: например, сферичният сферичен кран DN 65 е подходящ за монтаж на разклонителни тръби с диаметър от 2 °. инча.

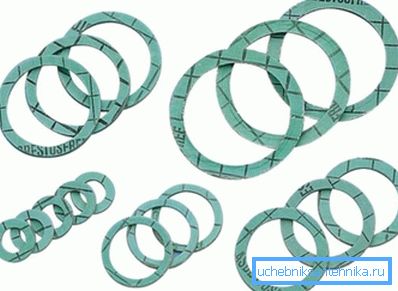

• Уплотнители - изготовленные из тефлона или другого полимера кольца особой формы, които осигуряват запечатването на канала, когато механизмът е в затворено състояние.

Обърнете внимание! Наличието на подходящи уплътнения е решаващ фактор, който гарантира успеха при извършването на ремонтите. Така че, ако е възможно, при закупуването на кран, струва си да купите комплект от такива части, защото те износват най-бързо.

• Сферата на затвора е метална сфера с проходен отвор, който всъщност преминава през съдържанието на тръбата, Трябва да се отбележи, че ГОСТ на сферичен клапан осигурява наличието както на пълен проход (диаметърът на отвора съответства на диаметъра на тръбата), така и на стесняващия се проход. При избора на модел за инсталиране е целесъобразно да се изясни тази функция.
• Стеблото, което контролира движението на портата.
• Дръжка, използвана за отваряне и затваряне на крана, В зависимост от модела устройството може да бъде оборудвано както със стандартен дроселен клапан, така и с дръжка тип лост, което позволява да се контролира структурата с по-малко усилия.

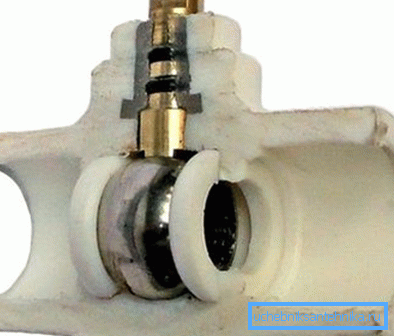

Дадената система работи достатъчно просто: при завой на дръжката сферата се върти и отворът на дупката в сферата се комбинира с лумена на тръбата. Колкото по-голям е делът на това подравняване, толкова по-голяма е главата на съдържанието.

Експлоатация на кранове

Методи за избор и инсталиране

Преди да купите и инсталирате такъв продукт, трябва да разберете целия списък с параметри.

По-долу ще дадем препоръки, които ще ви позволят да избегнете проблеми, свързани с повреда на крана по време на работа.

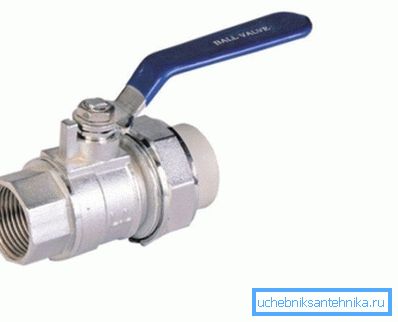

• Първото нещо, което трябва да обърнете внимание е връзката дизайн. Според експертите, типът на опън осигурява по-голяма тежест от уплътняващата кутия, затова е целесъобразно да се даде предпочитание на такива продукти.

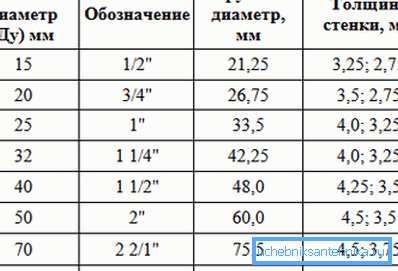

• След това погледнете диаметъра. Важно е напречното сечение на самия клапан и тръбата да съвпадат перфектно, така че внимателно да изучаваме маркировките. Така че за 3-инчов тръбопровод избираме сферичния сферичен клапан DU80.

• Следващият е типът на конец. При продажба е възможно да се намерят модели с всякакви комбинации от външно и вътрешно рязане (съединителен съединител, съединител-монтаж, монтаж-монтаж), така че е много важно да се мисли предварително кой модел имаме нужда.

• Накрая, някои продукти посочват предпочитаната посока на водния поток. Ако изберете този тип кран, то трябва да бъде инсталиран в съответствие с маркировката: по този начин работата на заключващата част ще бъде по-надеждна.

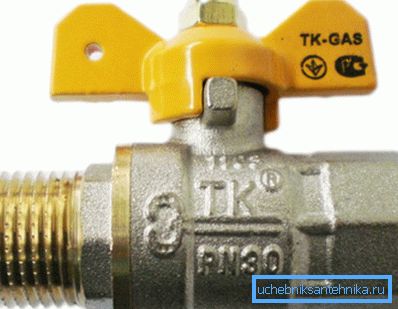

• Накрая, струва си да погледнете писалката. Размерът му трябва да може напълно да отваря и затваря четката без препятствия, така че е по-добре да използвате дръжките на пеперудата в тесни пространства (например в санитарна кутия).

Продуктите за тръби от тип съединител са монтирани от собствените си ръце не е по-сложно от което и да е друго:

• На нишката навиваме санитарното навиване, което гарантира запечатването на съединението.
• Инсталираме крана, като завинтваме скрепителните елементи ръчно.
• След това окончателно затегнете връзката с помощта на гаечен ключ, след което проверете плътността.

Обърнете внимание! Не е необходимо да се затяга цялата дължина на тръбната нишка, тъй като в някои случаи това може да доведе до унищожаване на връзката при прекомерно натоварване.

Self Repair

Една от неприятните особености на конструкцията на съединителя е сложността на техния ремонт. Ако обаче знаете как (и имате резервен комплект O-пръстени на ръка), можете дори да поправите трипътния вентил с доста капризен механизъм.

Инструкция такова:

• Демонтируем изделие, поскольку ремонт потребует достаточно сложных манипуляций. Если у нас правильно установленный шаровый кран - муфта должна открутиться без сверхусилий и повреждений.
• Развийте ключалката на дръжката, след това я извадете от водачите.
• С помощта на регулируемия ключ, извадете корпуса на крана. Трябва да внимавате тук, тъй като усилието ще бъде страхотно, но не трябва да повреждате нишката.

• Отстраняваме сферата и уплътнителните пръстени, след което внимателно проверяваме всички подробности.
• Ако топката няма повреда, продуктът може да бъде ремонтиран. За да направите това, сменете пръстените, като инсталирате нови тефлонови уплътнения с подходящ диаметър.

Обърнете внимание! В много случаи, самата топка изисква подмяна, но обикновено състоянието на корпуса също оставя много да се желае. Затова е целесъобразно да инсталирате нов продукт с достатъчна степен на безопасност.

• Извършвайте операциите в обратен ред, събирайте крана и я поставете на място. Ние контролираме качеството на работата, като извършваме пробно водоснабдяване.

Заключение

Избирайте, инсталирайте и дори ремонтирайте преходната топка, която не може да бъде само професионален водопроводчик. Ако изучите горепосочените препоръки и гледате видеоклипа в тази статия, тогава всеки майстор с умение и търпение ще се справи с тази задача.
