Какво представлява месинговият съединител 11b27n1? Как е уредено? Как изглеждат съвременните топкови вентили срещу конкурентни решения? Къде могат да бъдат приложени? Нека да разберем.

Как работи

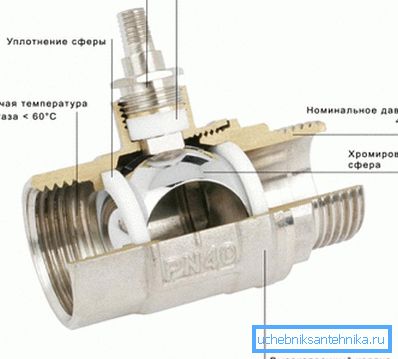

Месинговите сферични съединения на марката 11b27p са разположени доста традиционно за този тип спирателни вентили.

• Главный элемент вентиля - латунный шар со сквозным отверстием. В зависимости от его положения расход рабочей среды через корпус открывается или перекрывается.

Полезно: как и все остальные типы вентилей, шаровые не предназначены для дросселирования (регулировки проходимости). У них всего два рабочих положения - "открыт" и "закрыт". Когда вентиль работает в полуоткрытом положении, корпус между уплотнительными кольцами постепенно заполняется шлаком.

• Очевидните О-пръстени от материал с нисък коефициент на триене покриват топката от двете страни, като осигуряват плътност в затворено положение.
• Шток проходит через отверстие в корпусе и уплотняется подобием сальника - полимерным кольцом, поджатым сверху шайбой.
• Подложката е фиксирана към стъблото с дръжка (лост или пеперуда) и гайка.

Характеристики

Техническите характеристики на сферичния съединител 11b27n1 също са доста стандартни.

Вероятно за сухи цифри е необходимо да добавите няколко коментара:

• Материалът на тялото и топката са изключително устойчиви на електрохимични процеси, Месингът не образува галванична двойка с някой от използваните метали.
• Термостойкость фторопласта позволяет ему работать не только во внутренних инженерных системах зданий, где максимальная температура зданий ограничена 95 - 105 С, но и в теплотрассах и элеваторных узлах с температурой подачи до +150 С, Всъщност сферичният съединител 11b27p DN15 RU16 често се използва като регулиращ вентил в асансьора.

Реальный срок службы вентиля в штатных условиях эксплуатации в пару-тройку раз выше расчетного. Попросту говоря - установив его, вы едва ли в обозримом будущем будете вынуждены покупать замену.

Нормативни документи

Кой GOST за сферичния съединител 11b27n1 понастоящем е в действие?

• Материал корпуса, штока и шара соответствует ГОСТ 15527-2004 "Обрабатываемые давлением медно-цинковые сплавы".
• Материал на дръжката должен соответствовать ГОСТ 1583-93 "Алюминиевые литейные сплавы".
• Климатическое исполнение вентиля оценивается по ГОСТ 15150-69 УХЛ 4, а герметичность - по ГОСТ Р 54808.
• Наконец, изделие в целом должно соответствовать требованиям межгосударственного стандарта ГОСТ 21345-2005 "Цилиндрические, конусные и шаровые краны", принятого 12 государствами бывшего СССР.

Нюанс: последний стандарт регламентирует производство запорной арматуры для рабочих давлений не выше 250 атмосфер. Для сверхвысоких давлений - свои требования.

Нека да споменем няколко ключови изисквания на GOST 21345-2005.

1. Ефективният диаметър (размерът на проходния отвор в топчето) на клапан до DN 350 трябва да бъде най-малко 95% от диаметъра на входа на корпуса.

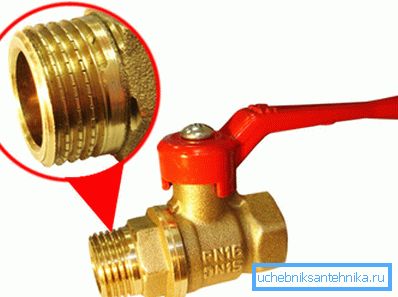

2. Дефектите на нишката, които го отвеждат извън средния диаметър, не трябва да имат обща дължина, по-голяма от половината от завоя. В този случай дефектите не трябва да пречат на резбовото свързване на тръбите.

Съучениците

Заедно с топката в санитарните магазини можете да намерите коркови и винтови вентили. Нека ги сравним с продукта, който изучаваме.

корк

Корковият клапан изисква значителна сила за промяна на положението на щепсела: медните или чугунени повърхности на съседните части имат доста голяма площ. В случая на сферичен клапан плъзгането на никелирана топка с идеална повърхност по дължината на седалката от полимер с изключително нисък коефициент на триене няма забележимо съпротивление при натискане на лоста.

Уплътнението на корковата тръба започва да тече при първия завой на корк. Omentum неизбежно се произвежда дори и в свободно време: всеки ключар ще потвърди, че за липсата на течове той трябва да бъде запълнен веднъж на няколко години. Полимерното уплътнение на сферичния кран не изисква по принцип поддръжка.

винт

Проблемите с уплътняването също са от значение тук. Използването на гумени уплътнителни пръстени не ги решава напълно: гумата в крайна сметка губи своята еластичност и дава течове.

В допълнение, винтовото устройство осигурява на собственика редица изключителни проблеми.

• Сложната форма на веригата увеличава хидравличното съпротивление и улеснява натрупването на шлака под клапана.

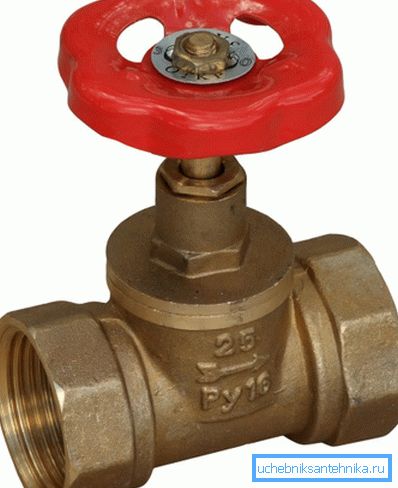

• Клапанът трябва да се постави със стрелката в посоката на водния поток. Обратният ток може да откъси клапана.

• Резиновая прокладка на клапане имеет ограниченный срок службы (редко более 3 - 5 лет). Цельнометаллический же клапан не перекроет воду, если между ним и седлом попадет хоть одна песчинка.

Нито един от горните проблеми за структурата на топката не е релевантен.

Вывод немного предсказуем: конкуренты не имеют шансов. Если вы собираетесь своими руками монтировать водопровод или отопление, очевидная инструкция - остановить свой выбор именно на шаровых кранах.

приложение

Какви размери на кранове са в търсенето при инсталиране на водопроводни комуникации в къща или апартамент? Къде точно трябва да се използват? Да дам някои примери.

Използва се сферичен съединител 11b27n1 с диаметър 15 мм:

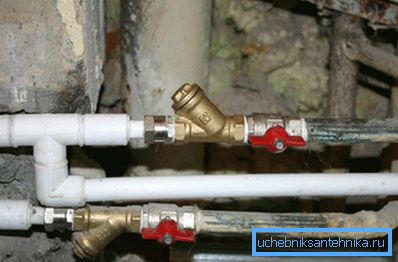

• На входа на ВС и БГВ в апартамента.

• Като контролен вентил за измерване на температура и налягане.
• От страната на водопроводната инсталация на индивидуални водопроводни инсталации (тоалетна чиния, мивка, мивка и др.).

Използва се сферичен съединител 11b27n1 с диаметър 20 мм, за да се изключат отделните нагреватели от отоплителната верига. Той може да бъде поставен и върху джъмпера пред радиатора.

Капитано доказателство напомня: ако джойстикът и връзките на акумулаторите са затворени едновременно, циркулацията в стойката ще спре напълно. Скоро съседите ще дойдат при вас, водени от ключар и ще започнат да изговарят зли, обидни думи.

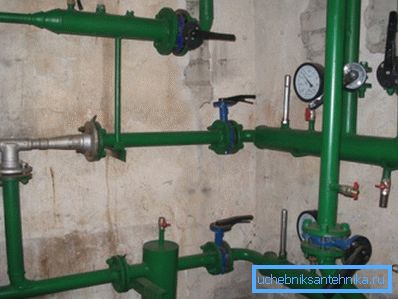

Скоба за свързване на топката 11b27n1 с диаметър 25 мм се монтира върху тръбите за водоснабдяване и отопление, при изхвърлянето на асансьора и при входящите тръби на котела.

Сферичен съединител 11b27n1 с диаметър 32 мм може да бъде използван за повдигане в многоетажни сгради и за отопление, за да се отстранят отделни участъци от веригата.

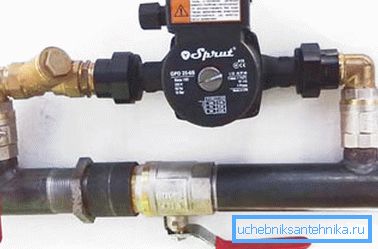

В гравитационната отоплителна система се използва сферичен съединител 11b27n1 с диаметър 40 мм (когато се подава помпата, тя прекъсва байпаса). Той, заедно с клапани с по-голям диаметър, може да бъде поставен в измервателни уреди за вода и в входни вентилатори с гореща вода в асансьорите.

Заключение

Надяваме се, че познаването ни с представителя на домашното санитарно оборудване беше доста информативно. Читателят ще може да изучава допълнителни теми, като прегледа видеоклипа в тази статия. Успех!
