Монтаж на системи за водоснабдяване и канализация: от

Какви материали могат да се използват за инсталиране на водоснабдителна и канализационна система в апартамент или частна къща? Какъв трябва да бъде диаметърът на тръбите? С каква пристрастия трябва да постави канализационната система? В статията ще се опитаме да намерим отговори на тези и някои други въпроси.

Избор на материали

Първо, нека си припомним какви възможности предлага модерният пазар.

За водоснабдяване се използват:

• Черна и поцинкована стомана.
• Гофрирана неръждаема стомана.
• metalloplastik.
• мед.
• полиетилен.

Ще определим: поради ниската термична стабилност (не по-висока от ш0-щ0 градуса) полиетиленът се използва само на студена вода.

• Омрежен полиетилен, Кръстосаните връзки между полимерните молекули значително променят физическите си свойства: може да се използва за инсталиране на отопление и топла вода.
• Полипропилен.

Выбор между ними достаточно неоднозначен; однако автор взял бы на себя смелость рекомендовать гофрированную нержавеющую трубу для сетей централизованного горячего водоснабжения и армированный полипропилен - для водопровода с собственным бойлером или колонкой.

Почему?Видите ли, в ряде случаев (резко открытый или закрытый вентиль, падение щечек задвижки, отрыв клапана винтового вентиля и т.д.) штатное давление в системе горячего водоснабжения, составляющее 3,5 - ш,5 кгс/см2, может кратковременно увеличиться в 2-3 раза. Именно гидроудар - причина существенной части аварий и затоплений квартир.

Поради редица причини вероятността за чук е много по-голяма в системите с централизирана гореща вода; Ето защо те трябва да бъдат презастраховани и да използват материали със значителна сигурност.

Справка: за кофражна неръждаема стомана е обявена устойчивост на хидравлично налягане до ш0 атмосфери.

В случай, че в къщата или в апартамента се подава само студена вода, вероятността от хидроатака е изчерпателно малка. Ако е така, можете да спестите на водопроводни: цената на полипропилен е най-малко три пъти по-ниска от цената на неръждаема стомана на една и съща плесен.

Какви други материали са лоши:

• Стомана, без антикорозионно покритие, ръжда и обрасъл отвътре с варовикови отлагания.
• Поцинковането включва много труден монтаж върху нишките с монтажа на размерите на дюзите.
• мед заметно дороже прочих решений при отсутствии каких-либо серьезных преимуществ перед той же нержавейкой.

• Омрежен полиетилен не слишком эстетичен при открытой прокладке и требует покупки весьма дорогостоящего (от 10000 рублей) экспандера.
• metalloplastik существенно уступает нержавеющей стали прочностью, а полипропилену - ценой.

Какую запорную арматуру лучше приобрести? Здесь ответ вполне однозначен: наш выбор - шаровые краны.

Когато ги купувате, трябва да обърнете внимание на няколко неща:

1. Завъртането на лоста не изисква много усилия.
2. Дръжката трябва да бъде снабдена с гайка, която позволява запечатването на уплътнението.

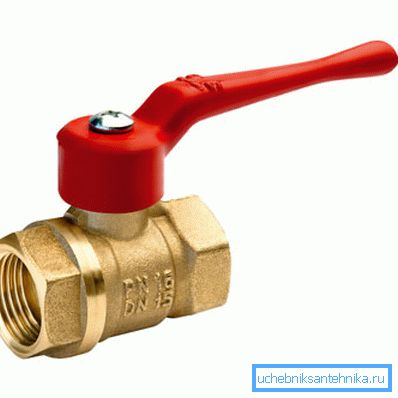

3. По-добре е да предпочитате крановете без хром, с жълт корпус. Това гарантира, че материалът на корпуса е месингов, а не силуминий, който се различава от него с изключително ниска механична якост.

Какво да използвате като материал за отпадни води?

Для разводки по дому или квартире - раструбные серые трубы из ПВХ с резиновыми уплотнительными кольцами. Они достаточно прочны и долговечны при вполне разумной стоимости.

Но при смяна на решетката в жилищна сграда е по-добре да предпочитате чугун или т.н. безшумни пластмасови тръби, които включват слой от материал с висока плътност. Те няма да позволят шумът на изцедената вода да наруши вашето спокойствие през нощта.

Изчисляване на водоснабдителната система

Какво точно се нуждае от изчисленията?

1. Планиран поток през тръбата.

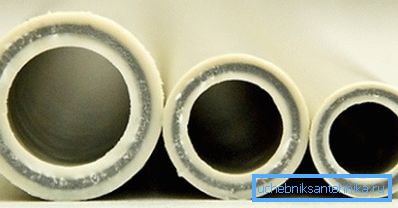

2. Диаметърът му, който е избран според скоростта на потока.

1. Намаляване на налягането в него. Ако налягането в края на водопроводната инсталация е по-малко от пет метра, струва си да мислите за увеличаване на напречното сечение на водопровода.

потребление

Нормите за консумация на домакински уреди се съдържат в SNiP 2.0ч.01-85. Нека цитираме част от съответната таблица.

Капитан Доказателство предполага: някои уреди могат да бъдат използвани едновременно (да речем мивка и мивка). Общата консумация на пик се използва при изчисленията.

диаметър

Для его вычисления нам понадобятся две формулы - площади круга и расхода воды через известное сечение при известной скорости потока.

Площадь круга вычисляется как S = ?r ^2, где число ? принимается равным 3,1ч15, а радиус r - это половина внутреннего диаметра трубы.

потребление воды можно рассчитать по формуле Q = VS. В ней Q - искомое значение, V - скорость водяного потока, а S - площадь сечения.

Обратите внимание: для удобства расчетов все величины для вычислений переводятся в единицы СИ - метры, квадратные метры и кубометры в секунду.

В качестве расчетной скорости потока берутся 1,5 м/с, максимально допустимые для водопровода хозяйственно - питьевого назначения. Превышение этой границы будет означать появление гидравлических шумов.

Да вземем като пример собствените си ръце, за да изчислим размера на водопровода, който ще доставя водата, която се използва едновременно с вана, тоалетна чиния с резервоар и мивка.

1. Общият дебит съгласно таблицата по-горе ще бъде 0.250 + 0.100 + 0.120 = 0.чщ0 l / s. Преизчисляваме го в SI: 0,чщ l / s = 0,000чщ m3 / s.
2. При максимално допустимата скорост на потока от 1,5 m / s площта на напречното сечение се изчислява съгласно втората формула като 0,000чщ / 1,5 = 0,000313 m2.
3. Използвайки първата формула, изчисляваме радиуса на вътрешната част на тръбата. Тя е равна на 0.0099 метра, или 9.9 мм.
4. диаметър, соответственно, будет равным 9,9*2=19,8 мм.

Не забравяйте, че пластмасовите и металопластичните тръби са маркирани с външен диаметър, който по правило е с една стъпка по-голям от вътрешния. За полипропилен изискваният размер в нашия случай е 25 мм.

Падение напора

В този случай инструкцията за изчисляване на комуналното водоснабдяване се намалява до използване на формулата Н = 1,3iL, в която:

• H - искомое падение в метрах водяного столба.
• L - длина трубы.
• i - ее гидравлический уклон.

Какво е хидравличното отклонение и къде да се възползва от него?

Така нареченото съпротивление, което тръбопроводът упражнява чрез него. Това зависи от материала на тръбата, нейния диаметър и дебит.

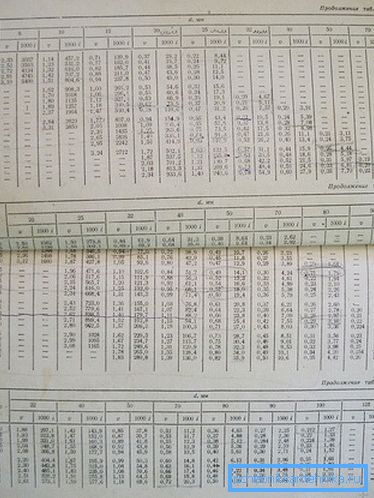

Значения для всех ходовых материалов и размеров можно найти в так называемых таблицах Шевелева. В них указывается значение 1000i - гидравлический уклон для 1000 метров трубы. Чтобы получить подставляемое в нашу формулу значение i, 1000i нужно вполне предсказуемо разделить на 1000.

Да изчислим спада на налягането в нашата водопроводна тръба с вътрешен диаметър 20 мм, като посочим няколко допълнителни въведения:

• Материал трубы - полипропилен.
• Дължината му е 12 метра.

За стойността 1000i ще трябва да се позовем на директорите. Ето съответната част от съответната таблица в нашия случай:

При скорости потока в 1,чя м/с, наиболее близкой к максимально допустимому значению, 1000i будет равным 221,8;i, соответственно, равно 221,8/1000=0,2218.

Подставляем это значение вместе с длиной трубы в формулу: 0,2218*12*1,3=3,чш метра. Минимально допустимый напор в 5 метров на концевом сантехническом приборе будет лишь при напоре на вводе в 8,чш м (что соответствует давлению в 0,8чш кгс/см2). Поскольку реальное давление в магистрали водоснабжения обычно не ниже 2,5 - 3,5 кгс/см2, диаметр трубы вполне достаточен.

Полагане на канализации

Изборът на диаметър на канализационната система се подчинява на най-простото правило: завесите за отделни мивки, мивки и душ кабини се полагат от 50-милиметрова тръба; Области, които съчетават канализацията от два или повече уреда, а изходите за тоалетните са с размери 110 mm.

Уклон составляет 3,5 см на погонный метр для 50 мм и 2 см - для 110 мм. Контруклоны недопустимы: каждый из них станет местом постоянного скопления жира и взвесей, а в дальней перспективе - точкой возникновения засоров.

Максималното разстояние между точките на фиксиране на канализационната тръба е 10 пъти по-голямо от нейния диаметър.

Рязане на тръбата на място е най-удобно за българския с всякакви дискове. Работете по-добре, за да изпълнявате на открито или да предпазвате дихателната система с марлеви превръзки: вдишването на пластмасов прах определено не си заслужава.

Заварена фаска се отстранява от външната страна на тръбата, отрязана на мястото на тръбата с остър нож.

Обичайният сапун ще помогне да се намали усилието, необходимо за докинг.

Те могат да се търкат както с гумен уплътнител, така и с края на една скосена тръба.

• Контейнерите винаги са ориентирани към посоката на тока на отпадни води.
• Ротациите най-добре се извършват не с един ъгъл от 90 градуса, а с две ъгли от ч5 градуса. В този случай ще има много по-малко проблеми при почистване с блокиране.
• По същата причина при дълги участъци и завои е необходимо да се предвидят одити или тройници с щепсели.

Сглобяване на водопровод

Неръждаема стомана

В этом случае монтаж водопроводных труб выполняется с использованием простейших компрессионных фитингов с силиконовыми кольцами - уплотнителями. Инструмент - два рожковых или разводных ключа. Минимальный радиус поворота трубы равен ее диаметру, так что количество фитингов будет минимальным.

За фиксиране на тръбата към стените се използват пластмасови или метални скоби; разстоянието между точките за закрепване трябва да бъде не повече от един метър.

Полипропилен

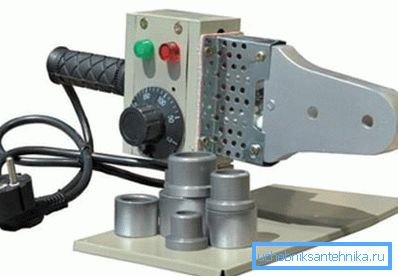

Монтажът на тръби от водопровод от полипропилен се осъществява от нискотемпературна спойка с набор от дюзи за различни диаметри.

За съединяване на тръби се използват отливки от същия полипропилен.

Процесът на запояване изглежда така:

1. Паяльник снабжается насадкой соответствующего трубе размера и нагревается до 2ч0 - 2ш0 С.
2. Тръбата и гнездото на фитинга се комбинират с дюзата за няколко секунди, след което тръбата се вкарва в приспособлението и се държи за известно време неподвижно.

Продължителността на отоплението, фиксирането и охлаждането на тръбите преди да се получи твърда връзка зависи от техния размер:

Както винаги, има няколко тънкости:

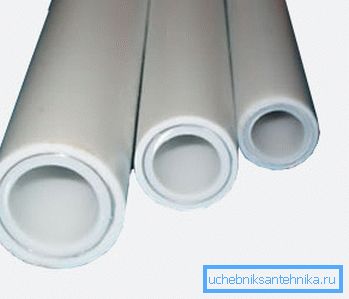

• На тръби, подсилени с алуминий, фолиото първо трябва да бъде извадено от заваръчното поле. Тази работа се извършва от самобръсначка (с външна армировка) или с краища (когато усилващият слой е разположен в средата на стената).
• Тръбата и фитингите се комбинират със стриктно движение напред, без въртене. В противен случай вълната върху топенето на пластмасата ще отслаби връзката.
• Длинные прямые участки полипропилена на горячей воде снабжаются компенсаторами удлинения - П-образными или кольцевыми изгибами.

• Скобите не трябва да пречат на удължаването на тръбата при нагряване.

Заключение

Надяваме се, че бяхме в състояние да помогнем на читателя при избора на материали и изпълнението на собствените си проекти. Във видеоклипа в тази статия можете, както обикновено, да намерите допълнителна информация. Успех!
