Кран за вода с електрическо задвижване и сензор за утечки

Кранът за вода с електрическо задвижване и сензор за утечки могат да предотвратят такива проблеми, като наводняване на корпуса. Поради това тези устройства наскоро станаха доста популярни сред жителите на апартаменти и къщи. По-долу ще разгледаме по-отблизо каква е подобна система и как е монтирана.

Принцип на действие

Към днешна дата има два вида сензори:

• Кабелни устройства, които се свързват към контролера посредством проводници;
• Безжична връзка - изпратете радио сигнал до контролера.

Във всеки случай схемата на системата е, както следва:

• Когато сензорът е потопен във вода, неговите полюси са затворени, в резултат на което устройството изпраща сигнал към контролера.
• Освен това контролерът предава електрически импулс на водния кран с електрическо задвижване, което блокира захранването с вода.

За да затворите крана, след като сензорът бъде задействан, това отнема не повече от петнадесет секунди. За да възстановите захранването с вода, трябва да натиснете специален бутон, разположен на тялото на устройството. Правилно монтираната система гарантира защита от внезапно изтичане на тръби или отоплителна система.

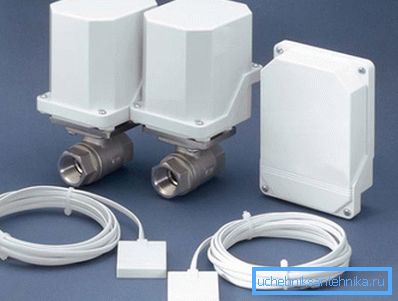

От какво се състои системата

Затова се запознахме с принципа на работа на системата. Сега нека разгледаме по-отблизо характеристиките на елементите, от които се състои.

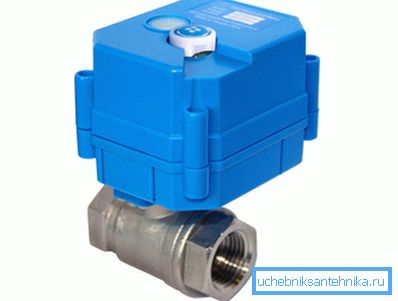

Кранът с електрическо задвижване

Това устройство е спирателен вентил под формата на сферичен кран с електрическо задвижване. Разликата от механичния сферичен кран е само, че положението на блокиращия елемент се регулира не от лост, а от електрически двигател.

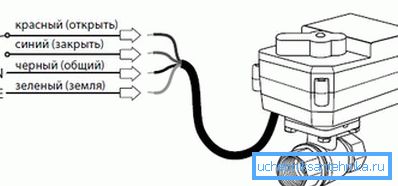

Съвет! Трудно е да се монтира сферичния вентил с електрическо задвижване ръчно, тъй като връзката му се осъществява през кутията за свързване със захранващия кабел PVS3x0.5. Следователно е по-добре да поверите тази работа на специалист.

За уплътняване на връзката на заключващия механизъм с електрическото задвижване в комплекта на устройството има уплътнителни пръстени. Като правило, те са изработени от сплави, устойчиви на износване и замърсяване. Същият блокиращ топче елемент обикновено е изработен от неръждаема стомана и има добра издръжливост.

Следните материали могат да се използват, за да се направи случаят на устройството:

• Чугун;
• Бронза;
• Неръждаема стомана или други сплави от метали.

Трябва да се отбележи, че електрическите задвижвания могат да бъдат проектирани за различни напрежения, най-често за целите на приложението са сферичните кранове с електрическо задвижване 24V DC и 12V DC.

Как правило, устанавливают электропривод на шаровой кран 1 - 2 дюйма, 1 дюйм и ? дюйма диаметром. Зачастую устройства могут не только перекрывать поток воды, но и подавать звуковой или световой сигнал.

Съвет! Преди сферичните клапани е желателно да се използват филтри за пречистване на водата. В този случай периодът на тяхната работа ще бъде увеличен.

По-долу са описани и другите характеристики, които сферичните вентили с електрическо задвижване за дома имат:

Съвет! Въпросните кранове могат да се използват не само във водоснабдителните системи, но и в отоплителните системи. Освен това, трипътният клапан с електрическо задвижване за отопление позволява не само да блокира потока на охлаждащата течност, но и да го пренасочи, например от радиатора към байпаса.

Сензор за изтичане на вода

Монтирани на места, където има голяма вероятност от изтичане:

• В близост до пералните машини;
• вани;
• Близо до черупките;
• Душ кабини и др.

Както вече беше споменато по-горе, когато водата засегне сензора, той изпраща сигнал към контролера. Тези устройства трябва да бъдат свързани към безопасен източник на захранване, така че да не ударят токов удар, ако случайно докоснат плочите.

Обърнете внимание! Производителите препоръчват на всеки три месеца избършете плочите на устройството с влажна гъба. Тази операция се извършва като профилактика и за проверка на здравето на системата.

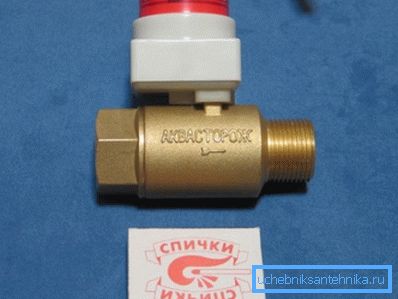

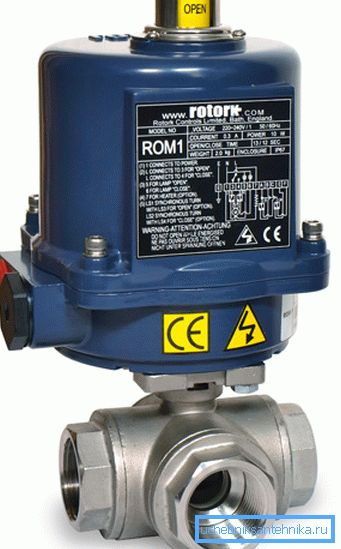

В продажба могат да се срещнат сензори както на чуждестранни, така и на местни производители. Цената на последната е по-ниска, а качеството не е по-ниско от това на чуждестранните колеги.

контрольор

Това устройство изпълнява няколко функции:

• Обработва сигнала, идващ от сензорите;
• То захранва електрическото задвижване на сферичния вентил;
• Предоставя захранване на сензори;
• Предоставя предупреждение за звук и светлина.

контрольор может располагаться в любом доступном месте, где на него не может попасть вода. Количество элементов в системе может быть разным, в зависимости от особенностей ее установки.

Монтажни характеристики

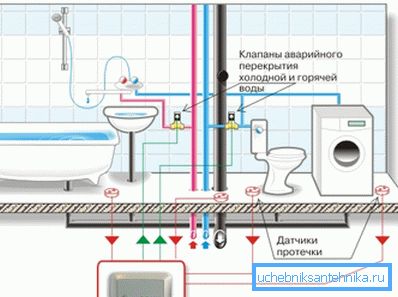

Преди да извършите инсталирането на системата, трябва да начертаете диаграма на местоположението на всичките й елементи. След това, според диаграмата, трябва да се уверите, че дължината на свързващите проводници е достатъчна.

Самата инсталация се изпълнява в следната последователност:

• Наблюдавани са зони на местоположение, кранове, сензори и контролер.
• Според схемата се поставят жици.
• Сферичните вентили се отрязват.
• Сензорите са инсталирани.
• Контролерите са свързани.

По-долу ще разгледаме по-подробно някои от тези операции.

Издърпване на сферичния вентил

Това устройство се монтира на входа на тръбопровода след ръчните вентили. Напълно е забранено използването на сферичен клапан за електрическо задвижване, а не на арматура на входа.

Както вече споменахме по-горе, инсталирането на самата апаратура е най-добре възложено на специалисти. В този случай трябва незабавно да му осигурите непрекъсната мощност.

Инсталиране на сензора

Сензорът може да бъде инсталиран по два начина:

• Монтаж в пол - предполагает врезку датчика в напольное покрытие на участках, где вероятнее всего произойдет скопление воды в случае протечки. Контактные пластины в этом случае выводятся на поверхность, чтобы они были приподняты на высоту в несколько миллиметров. Провод к устройству осуществляется в гофрированной трубе.
• Монтиране на пода - Устройството се поставя на повърхността на пода с контактните плочи надолу.

Инсталиране на контролера

Захранването към контролера се подава от шкафа за захранване. Нивото и фазата са свързани към устройството съгласно схемата.

Инструкциите за монтаж за това устройство са както следва:

• Преди всичко трябва да направите дупка в стената за монтажната кутия в стената.
• След това трябва да изберете жлебовете за захранващите проводници от мястото на устройството до шкафа за захранване, както и за всеки сферичен клапан и сензор.
• След това монтажната кутия е инсталирана на стената, приготвена в стената, и контролерът е фиксиран в нея.
• След това е необходимо да извадите предния капак на устройството и да свържете всички кабели според схемата.
• В края на операцията трябва да се подмени предният капак на контролера.

Ако системата е правилно сглобена, след като тя е включена, индикаторът на контролера започва да свети. В случай на изтичане, цветът на индикатора се променя от зелено на червено и се чува звуков сигнал. В този случай клапанът блокира подаването на вода.

Тук може би и всички основни моменти на инсталиране на системата за защита от наводнения.

заключение

Сферичните вентили с електрическо задвижване и сензор за изтичане са полезно изобретение, тъй като позволяват да се избегнат редица сериозни проблеми, свързани с наводненията. Единственото нещо е да инсталирате правилно системата и да проверите нейната ефективност.

От видеото в тази статия можете да получите повече информация по тази тема.
