Корн кран: устройство, приложение, проблеми

Как се подрежда коничната (коркова) кран? Къде се използват тези продукти? Защо например се използва корк 11B6BK DU50? Колко добри са тези елементи на спирателните клапани в системите за отопление и водоснабдяване на фона на алтернативите? Нека се опитаме да отговорим на тези въпроси.

Какво е това?

Схематична схема и използвани материали

Так называется запирающее или регулирующее приспособление, основной элемент которого - пробка - имеет форму полного или усеченного конуса со сквозным каналом и соприкасается с корпусом всеми боковыми поверхностями. Непроницаемость для воды, воздуха, газа или другой транспортируемой трубопроводом среды обеспечивается отсутствием зазора между пробкой и стенками корпуса.

Дизайнът на корк клапана предполага значителна площ на триене и вследствие на това значително усилие, необходимо за завъртане. Очевидно е, че с голям диаметър на тръбопровода той ще стане неприемливо голям; Освен това: увеличаването на повърхностите допълнително ще увеличи съпротивлението.

Именно поэтому для изготовления пробковых кранов традиционно применяются коррозионностойкие материалы с низким коэффициентом трения - чугун и латунь.

Обратите внимание: из-за особенностей конструкции и невысокой механической прочности применяемых металлов диаметр пробковых кранов редко превышает 100 мм, а рабочее давление - 16 атмосфер.

Няма правила без изключения: ако искате да продадете, можете да намерите корк-преминаващ клапан с диаметър до 200 милиметра в стоманена обвивка.

Въпреки това, за тези клапани, които могат да се намерят в мазето, той няма нищо общо с:

• За да се улесни въртенето на щепсела, се използва редуктор с волана.
• Коркът все още е изработен от чугун: ако са прикрепени два стоманени елемента един към друг, редукторът няма да им помогне.

Уплътняване на корпуса

Как кран перекрывает движение воды или газа в трубопроводе - понять несложно. А каким образом обеспечивается отсутствие утечек во внешнюю среду?

напрежение

Щепселът минава през тялото на клапана през и през него. Дръжката му с резба с резба, при затягане на гайката върху нея, притиска щепсела към тялото със значителна сила. Липсата на пролука гарантира, че няма течове през клапана през тръбопровода или във външната среда.

Любопитно е, че когато клапанът се задейства, качеството на налепването на повърхностите се подобрява с течение на времето.

Пружина

Газовият корков кран, който може да се види на тръбопровода до газовата печка в повечето руски апартаменти, е подреден по малко по-различен начин: коркът се притиска към тялото с пружина, а не с гайка. Малката притискаща сила заедно със смазването осигурява умерена сила на завъртане; Въпреки това максималното работно налягане на структурата е повече от малко.

жлеза

И накрая, за отопление и водоснабдяване, магнитно се нанася кран за запушалка: кутията за пълнене около пръта осигурява липсата на течове. Като правило се използва изтъкана графитна жлеза.

Начинът, по който подложката е захваната, обикновено зависи от материала на клапана:

• Месинговите продукти бяха използвани за уплътняване на съединителната гайка.

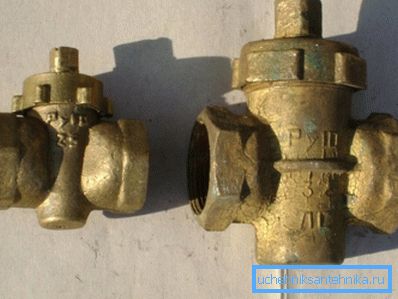

• Корковият чугунен кран по-често използва чифт болтове за опаковане на пълнежната кутия, която привлича жлезата към ушите на корпуса.

Начини за свързване на тялото с тръбопровода

Те всъщност само две:

• фланец. Смежные фланцы притягиваются друг к другу четырьмя - восемью болтами; герметичность обеспечивается паронитовой или резиновой прокладкой.
• С резба или кутия, За уплътняване се използват водопроводни и изкуствени уплътнителни материали.

В зависимост от номиналния диаметър на тръбопровода, който ще се свърже, се показва дистанционното управление (условно преминаване) на вентила. Вътрешната документация използва метричната система; DN приблизително съответства на вътрешния диаметър на тръбопровода в милиметри. Внасяните стоки често са маркирани в инчове:

приложение

Ето някои примери за използването на коркови кранове в техните различни дизайни.

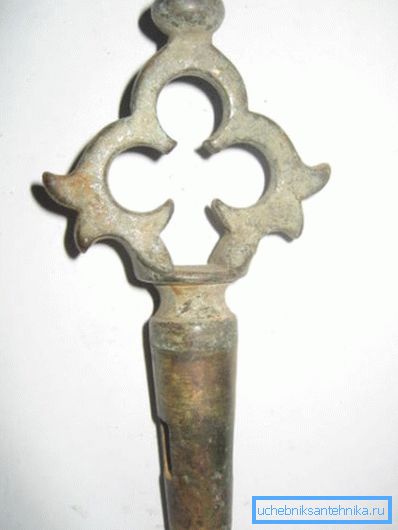

• Самый наглядный пример - самоварный краник. Пробка в нем удерживается в корпусе крана только собственной тяжестью.

• Смесителите в съветски стил с лостов превключвател не бяха много удобни за използване и често течаха; но те бяха практически неефективни. Не беше тривиално да се счупи лост или корк.

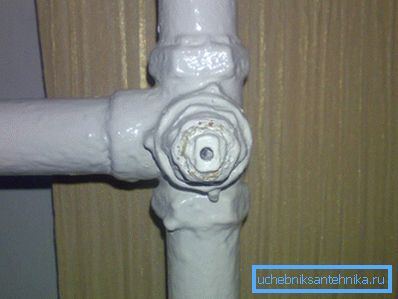

• За регулиране на температурата в апартаментите бяха използвани трипосочни коркови клапани: в зависимост от местоположението те оставят охлаждащата течност през акумулатора, през джъмпера или напълно да го блокират.

Между другото, последната функция на крана беше причината за ожесточената омраза на ключарите, които обслужваха микроструктури, изградени с Хрушчовци. Разберете кой от наемателите в решетката е блокирал кранчето, не е било възможно веднага.

• Газовите кранове на съветския модел, които вече споменахме. Корковият клапан на фона на широко разпространените винтови винтове наистина изглеждаше много по-надежден и не гарантираше изтичане.

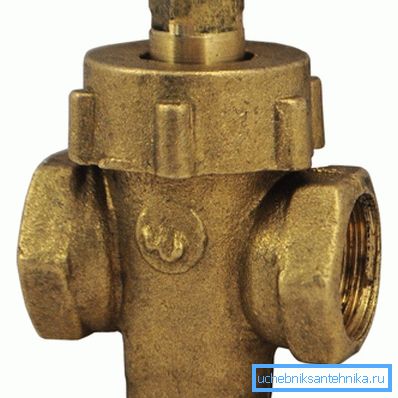

• Наконец, наряду с винтовым вентилем пробковый сальниковый кран был наиболее распространенным элементом запорной арматуры систем отопления и водоснабжения в 60 - 80 годы прошлого века. Именно там, в частности, массово использовался упомянутый в начале нашего материала вентиль 11Б6БК двама50: он монтировался на врезках ГВС и отопления в элеваторных узлах.

Предимства и недостатъци

Какво представляват корковите кранове срещу алтернативите на водопроводните системи?

Да започнем с тях.

Goodies

• За разлика от винтовите вентили, те не трябва да бъдат ориентирани по посока на водния поток по определен начин. Отделянето на клапана не е застрашено само от отсъствието на клапана.
• Прямой и широкий сквозной канал в пробке создает довольно умеренное гидравлическое сопротивление - опять-таки в отличие от извилистых ходов в винтовом вентиле.
• По същата причина клапанните клапани никога не се затварят с мащаб, пясък и ръжда. Боклукът просто няма къде да остане в тях.
• От модерните коркови клапани са благоприятно по-устойчиви на високи температури.

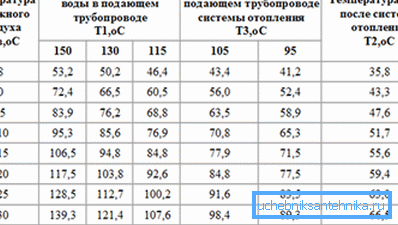

Обаче: 150 С, максималната стойност за сферичния вентил, е температурната граница на захранващия тръбопровод на отоплителната мрежа до върха на зимната студ. По-високи стойности се постигат само в системи за парно отопление, които понастоящем се използват само в няколко промишлени предприятия.

минуси

Опитът от комуникацията на автора с коркови клапани в системи за отопление и водоснабдяване дава възможност за формулирането на следните основни претенции към тях:

• Както чугунните, така и месинговите вентили с продължително неактивно кипене. За да ги манипулирате след пет години престой, се изисква усилие, което е достатъчно способно да разчупи нишката на алеята.
• После пресловутого периода бездействия малейший поворот вентиля ведет к утечке воды через сальник. Да, это проблема - общая для всех изделий с сальниковой набивкой; однако в случае винтового вентиля она решается его полным открытием. Здесь же приходится набивать сальник заново.
• Кстати, о сальнике: набить его можно, только предварительно перекрыв и сбросив воду. С чем связана инструкция? Если вскрыть вентиль под давлением, потревоженная пробка с большой вероятностью полетит вам в лицо на фронте потока воды. В лучшем случае - холодной, в худшем - обжигающе горячей.

За сравнение: клапанът с пръсти за пълнене на пълнежната кутия със собствените ви ръце е достатъчно, за да го затворите.

• Клапаните без клапани (напрежение) трябва да бъдат отслабени преди отваряне или затваряне, което е придружено от изтичане на вода. Особено докосване, когато сте под вентила. Ако не разхлабите опъната гайка, има реални шансове за разкъсване на конеца от корк.
• Прътът за завъртане е необходим, за да се вземе въртящ се, рожков или (по-често) газов ключ. Вследствие на това често използваните кранове лесно се разпознават чрез закръглени и дори почти липсващи над уплътненията на вала.
• При всем том цена пробкового вентиля не ниже, а зачастую - выше шарового аналога того же размера.

Заключение

Заключенията са доста разочароващи. Морално остарелият дизайн вече е загубил битката за пазара на водопроводни комуникации и може да се използва само в високо специализирани промишлени тръбопроводи.

В къщи, където под радиатора има трипътен корк, можете само да препоръчате подмяната на събуферите възможно най-скоро.

Както винаги, във видеото в тази статия четецът ще може да намери допълнителна тематична информация. Успех!
