Какъв вид кабел е необходим за помпата за оттичане
Обикновено кабелът за помпи в долната част на фабричното оборудване не е достатъчен, за да се свърже към източника на захранване и трябва да бъде увеличен с допълнително парче. Намерете точно една и съща маркировка е изключително трудно, така че най-често трябва да използвате други марки, но тук има правила, които ще ви помогнат при избора.
Ние ще говорим за някои особености и специфични особености на електрическите проводници за такива цели по-долу и също така ще видим тематично видео в тази статия като добавка.
Изберете кабел
Забележка. В повечето случаи производителите на потапящи се помпи предлагат кабелите им да увеличават дължината, но тяхната цена е твърде висока, затова най-често се прибягва до други опции. В такива случаи е подходящ защитен кабел VVG или PVS с желаното напречно сечение. Въпреки че мнозина твърдят, че най-доброто решение на проблема ще бъде марката TML, въпреки че на практика, според автора на тази статия, няма разлика.
Дължина на кабела
- За да изберете правилно напречното сечение на кабела, трябва да знаете разстоянието, на което ще го удължите, и мощността на помпата. Ако захранването е ясно (в техническия паспорт и в самия модул) дължината се определя от машината (източник на захранване) към самата помпа (не към точката на свързване).
- По-често за такъв параметър като дължината не се обръща внимание, тъй като допълнителното парче не надвишава две или три десетки метра, но това не винаги се случва по този начин. За потопяеми помпи дължината на кабела не трябва да надвишава 6% от максимално допустимото спадане на напрежението.
Това може да се изчисли, като се използва формулата L = (V * VV) / (I * 2 * 100 * (PF * A / Q)).
- Тук L е максималната допустима дължина;
- V - номинално напрежение (V);
- V - загуба на напрежение максимум (%);
- I - номиналната стойност на потапящата се помпа (A);
- p - 0?02Ом/ммли (съпротивление за мед);
- q - напречно сечение (mm) на кабела;
- PF = 1.
Избор на раздел
Както вече беше споменато, кабелът за помпи с изпускателна тръба се избира според съотношението напречно сечение / мощност, но за да се улесни това, можете да използвате таблицата по-долу.
| Мощност на двигателя | Напречно сечение на кабела (мм)2) | |||||||
| 4×1 | 4×1,5 | 4×2,5 | 4×4 | 4×6 | 4×10 | 4×16 | ||
| кВт | л. с. | Дължина на кабела (м) | ||||||
| 0,25 | 0,лили | 70 | 105 | 170 | ||||
| 0,ли7 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1,0 | ли5 | 50 | 85 | 140 | 210 | ||
| 1,1 | 1,5 | 25 | ли5 | 60 | 95 | 145 | 240 | |
| 1,5 | 2,0 | ли0 | 45 | 75 | 115 | 190 | ли05 | |
| 2,2 | ли,0 | ли0 | 50 | 75 | 125 | 200 |
Таблица для однофазных (2ли0В, 50Гц) погружных насосов
| Мощност на двигателя | Напречно сечение на кабела (мм)2) | |||||||||||
| 4×1 | 4×1,5 | 4×2,5 | 4×4 | 4×6 | 4×10 | 4z16 | 4×25 | 4×ли5 | 4×50 | 4×70 | ||
| кВт | л. с. | Дължина на кабела (м) | ||||||||||
| 0,ли7 | 0,50 | ли00 | ||||||||||
| 0,55 | 0,75 | 250 | ли80 | |||||||||
| 0,75 | 1,0 | 195 | 295 | |||||||||
| 1,1 | 1,5 | 145 | 215 | ли60 | ||||||||
| 1,5 | 2,0 | 105 | 160 | 265 | 425 | |||||||
| 2,2 | ли,0 | 70 | 110 | 160 | 290 | 440 | ||||||
| ли,0 | ч,0 | 55 | 85 | 145 | 220 | лили0 | ||||||
| ч,0 | 5,5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5,5 | щ,5 | 45 | 75 | 120 | 180 | ли00 | 480 | |||||
| щ,5 | 10 | ли5 | 55 | 95 | 1ли5 | 220 | ли40 | 585 | ||||
| я,2 | 12,5 | чщ | 75 | 115 | 190 | ли00 | чщ0 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 1ли | 1щ,5 | 60 | 85 | 140 | 225 | ли50 | чя0 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | ли05 | 4ли0 | |||||
| 18,5 | 25 | 58 | 100 | 155 | 245 | ли40 | 485 | |||||
| 22 | ли0 | чя | 85 | 1ли0 | 205 | 285 | 410 | 570 | ||||
| ли0 | 40 | ли6 | 6ли | 95 | 152 | 210 | ли05 | 425 |
Таблица за трифазни помпи (400V, 50Hz)
Изглежда, защо да обърнем толкова внимание на избора на напречното сечение на кабела и защо се нуждаем от инструкции тук? Всъщност това се отразява върху продължителността на експлоатационния живот и работата на самия възел (разберете как да направите филтър за кладенеца).
Факт е, че при подценено напречно сечение съпротивлението се повишава, следователно, нагряването на метални (в този случай медни) проводници, от които се загрява изолацията и термосвиваемите втулки.
Такъв процес може да доведе до късо съединение или просто до изсушаване на изолацията, което го прави неизползваем. Освен това, изразходваната енергия за отопление не получава достатъчно мощност от двигателя, което означава, че няма да може да достави инсталираната мощност.
При свързване може да се окаже, че помпата за кладенеца се състои от три или четири ядра, но това зависи главно от това дали еднофазната помпа или трифазната помпа.
Така че за трифазно захранване, вие определено се нуждаете от четири ядра, докато за една фаза има опции - всичко зависи от автоматизацията. Тази автоматика (превключвател за налягане и сензор за сухо функциониране) може да се произвежда като единица, но може да се свързва автономно, въпреки че този фактор не оказва влияние върху броя на проводниците - това може да се случи по много начини.
съединение
Забележка. Смачканата втулка е тръба с определен диаметър, която при нагряване се свива и остава в същата позиция след охлаждане. Тези съединения са изработени от полиолефини (органични вещества и синтетични полимери), което води до издръжлив и еластичен материал.
За да свържете два кабела със собствените си ръце, първо трябва да обърнете внимание как да направите обрати на проводниците, така че те да не изгарят и да не избухват под напрежение.
Горната фигура показва три вида обрати, използвани в такива случаи, но най-често срещаните са първите два метода - прости и превръзки. Практиката показва, че те са достатъчно силни, за да се счупят и никога не искрят.

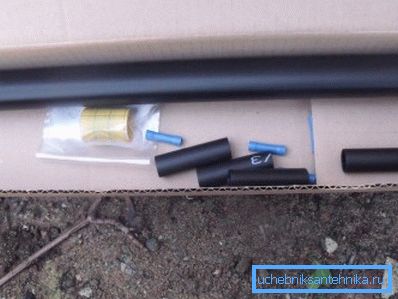

Не забравяйте, че преди да започнете да съединявате кабела, трябва да поставите термосвиваемото устройство - плътна тръба върху самия кабел и тънки муфи на всяко ядро отделно.

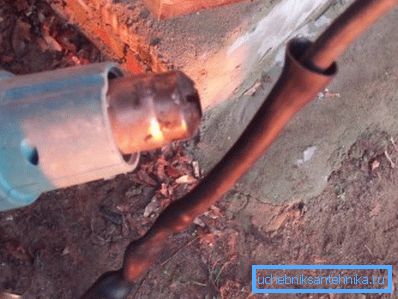

След като направите това, внимателно изрежете всички проводници до желаната дължина, почистете краищата около 50-60 мм и направете снаждане. След това плъзнете малките муфи в обрати и ги запечатате, а след това спойка горното свиване на топлината, както е показано на снимката по-горе.
съединение без муфты
Справедливости ради, следует учесть, что не всегда для наращивания кабеля на погружных насосах необходимо использовать термоусадочную муфту и скрутки, но это касается исключительно скважин. Дело в том, что оголовок скважины очень часто производится с клеммной колодкой внутри, при помощи которой можно произвести сращивание (см.также статью "Виды скважин и их особенности").
Това се прави съвсем лесно и просто - краищата на всяка от нишките се обелват приблизително на 10 мм и се поставят в отворите един срещу друг. Тук е много важно да затегнете болта с необходимата сила, защото, под него, можете да изгладите проводника през малки вени, като по този начин създавате слаба секция в секцията.
ЗАБЕЛЕЖКА! Ако не затегнете болта много плътно, тогава в обувката може да се появи дъга, което води до окисляване и понякога топене на обувката.
В повечето случаи водопроводчиците не използват терминала, използвайки свиващ се ръкав за натрупване. В същото време разходите се увеличават с една стотинка, а надеждността на връзката се увеличава понякога.
Заключение
В заключение бих искал да кажа, че нагряването на термосвиваемите втулки на потопяемия кабел на помпата няма да изисква специални инструменти, като например запояващо желязо или издухвач. Полимерът може да се нагрее с открит огън и за тази цел са достатъчни дори обикновени мачове и сухи чипове под формата на лъч (също така научете как да направите тренировка за кладенец със собствените си ръце).
