Кабелен кладенец: характеристики на устройството и

За осигуряване на достъп до проводници, телефонни мрежи и други магистрали с цел проверка и ремонт е инсталиран бетонов или пластмасов кабелен кладенец. И ако по-рано за производството на такива конструкции бяха използвани тежки модули от стоманобетон, днес те са заменени постепенно със светлинни корпуси, изработени от технополимери.

По-долу описваме дизайнерските характеристики на тези продукти, описваме основните им предимства и технологията на инсталиране.

Функции на устройството

Конструкция

Както отбелязахме по-горе, телефонните кладенци на кабелни канали и други проводници се използват за комуникация.

Те изпълняват две основни функции:

• Първо, инсталирането на такова устройство осигурява достъп до павирани проводници без изкопни работи. За да проверите състоянието на проводниците, да разберете дали има бърза реакция или поправка, няма нужда да изкопаете изкоп. Достатъчно е да отворите люка и да слезете в камерата на кладенеца.
• На второ място, съвременните кладенци за кабелна комуникация имат доста голяма вътрешна камера, в която може да се постави пасивно оборудване.

Като се започне от това, използването на такива продукти се извършва при полагане на почти всяка комуникационна мрежа.

Към днешна дата има много модификации на такива кладенци.

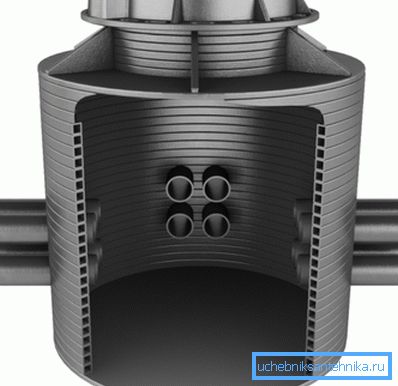

Въпреки това общата схема на тяхното проектиране остава непроменена:

• Основата е тяло с голям обем, изработено от бетон или пластмаса (PVC, полистирол, полиетилен и др.). По правило се произвеждат пластмасови модели с усилващи елементи, осигуряващи граница на механична якост.
• На повърхността е монтирана частта на люка. Обикновено люкът включва основата и капака на кладенеца, който се накланя или отвинтва.

Обърнете внимание! Някои кладенци за кабелни канали са оборудвани с две люкове: външни и вътрешни. В същото време на вътрешния люк се монтира заключваща система с тайна, която може да бъде отворена само със специален ключ.

• Корпусът с шахтата свързва гърлото. Дизайнът на шията също може да бъде различен, но във всеки случай той е направен достатъчно голям, за да може да се спусне към жиците.
• Редица модели се произвеждат без шията като цяло. В този случай люкът е монтиран директно върху тялото.

Основните сортове

Що се отнася до типологията, днес индустрията произвежда доста модификации на този тип продукти.

По-долу даваме само най-популярните:

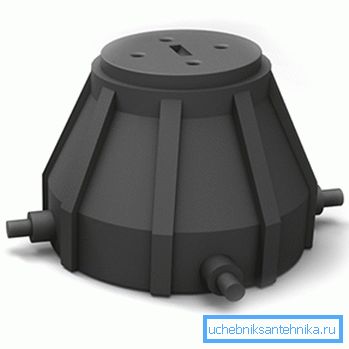

• KKT-1 и KKT-2 - се използват като универсални системи за сондажни кладенци. Те се използват за полагане на стандартни комуникации с ниска пара в частни сектори (KKT-1) и за поставяне на пасивно оборудване (ККТ-2).

• CODE - използва се за оптични мрежи. Камерата на кладенеца е предназначена за инсталиране на оптични съединители, както и за съхранение на запас от оптични влакна.
• ККТМ е добре за малки телефонни мрежи. Тя може да бъде произведена както с цилиндрично тяло (KKTM-1), така и с разширено дъно за приспособяване към различни устройства (KKTM-2).

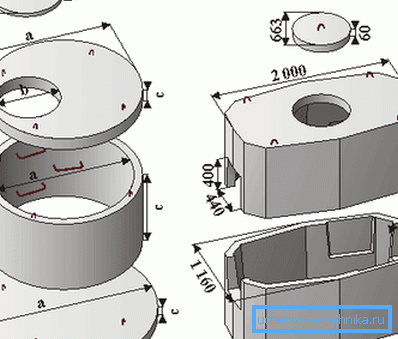

• KKS - серия бетонни кладенци за кабелна комуникация. Всички продукти се характеризират с висока якост и безопасност. Може да се използва както в жилищни райони, така и в промишлени предприятия.

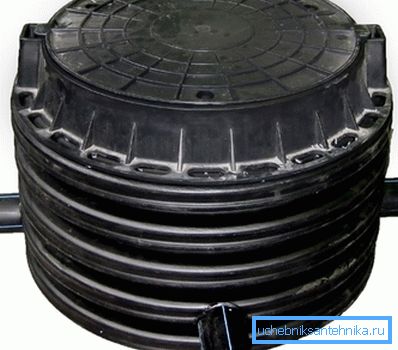

Освен това специално място в този списък се заема от кабелни кладенци за силови кабели. Техният дизайн осигурява максимално ниво на електрическа безопасност чрез използването на съвременни изолационни материали.

Предимства на пластмасата над бетон

Въпреки цялото разнообразие, днес пластмасовите продукти постепенно заменят бетоновите кладенци в много области.

Има няколко причини за това:

• Първо, те имат по-ниска специфична тежест със сравними механични характеристики.
• На второ място, техният дизайн се характеризира с висока степен на стягане.
• Използваните материали се отличават с химическа инертност (те не се разграждат под въздействието на почвения разтвор), трайност и екологосъобразност.

Обърнете внимание! Ниската порьозност осигурява устойчивост на отрицателни температури за около 50 години. В същото време този период не зависи от броя на циклите на замразяване, което е много важно за средната зона на Русия с нестабилен климат.

• Пластиката на материала дава възможност да се произвеждат кладенци с почти всички стандартни размери и също така да се изпълняват различни инженерни решения (ключалки, технологични отвори и др.).
• Цената на пластмасовите кладенци също е доста достъпна.

Технология монтажа

За да може кабелът да продължи възможно най-дълго, той трябва да бъде инсталиран правилно.

И ако имате определени умения, можете да го направите сами:

• На първия етап изкопаем яма, размерите на които отговарят на размерите на кладенеца.
• На изравненото дъно на ямата се напълва слой от пясък, който се запечатва с ръка или с електрически тампер. Накрая, дебелината на слоя трябва да е най-малко 15 см.

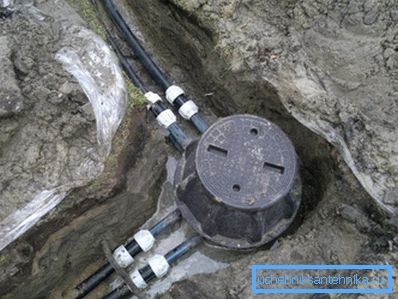

Обърнете внимание! В места с висока влажност на почвата или близка подземна вода инструкцията препоръчва да се монтира бетонна основа с дебелина до 150 мм под продукта.

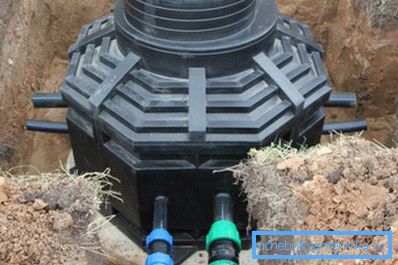

• Поставете кладенеца върху подготвената основа.
• За да предотвратите появата му на повърхността, когато напоявате почвата, запълнете бетонната "котва". За изливане използваме бетон клас B15 и по-горе.
• Ако в структурата има така наречената товарна камера, я запълваме с бетон.
• След окончателното изравняване започваме да запълваме празнината между стените на ямата и кладенеца. Заспиваме пясъчно смляна смес на слоеве от 20 см със задължително уплътняване.
• Ако шията е в областта на транспортните товари, запълнете бетонната зона. За да направите това, по периметъра на люк частта, ние инсталираме кофраж, в който се излива бетон.
• Вместо слепите можете да използвате пътна плоча с отвор с подходящ диаметър.

заключение

Използвайте бетонни и пластмасови кабелни кладенци поне за да пестите енергия при полагане на комуникации. Правилното повдигане на конструкцията и нейното инсталиране съгласно горепосочените препоръки, от една страна, можем да осигурим достъп до кабелите, а от друга - надеждно да ги предпазим от външни влияния. Видеото в тази статия съдържа по-подробна информация за дизайна и характеристиките на работата на подобни продукти.
