Изчисляване на водоснабдяването в частна къща: точно около

Тема этой статьи - расчет водопроводных сетей в частном доме. Поскольку типичная схема водоснабжения небольшого коттеджа не отличается высокой сложностью, нам не придется лезть в дебри сложных формул; однако некоторое количество теории читателю вынужденно придется усвоить.

Характеристики на оформлението на вилата

Какво всъщност е водоснабдителната система в частна къща по-лесно, отколкото в жилищна сграда (разбира се, с изключение на общия брой водопроводни инсталации)?

Има две основни разлики:

• При гореща вода, като правило, няма нужда да се осигури постоянна циркулация през решетките и нагретите релси за кърпи.

При наличието на циркулярни разфасовки изчисляването на мрежата за захранване с гореща вода е значително усложнено: тръбите трябва да преминат през себе си не само водата, която наемателите се разглобяват, но и непрекъснато обръщат маси вода.

В нашия случай разстоянието от водопроводното оборудване до котела, колоната или връзката към пистата е достатъчно малка, за да не се обръща внимание на скоростта на подаване на топла вода към кранчето.

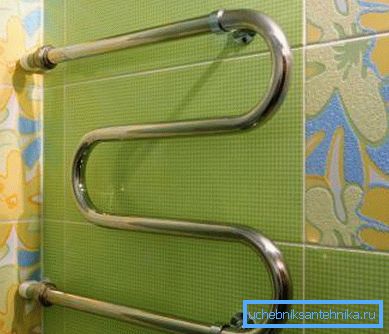

Важно: Тем, кто не сталкивался с циркуляционными схемами ГВС - в современных многоквартирных домах стояки горячего водоснабжения соединяются попарно. За счет разницы давлений на врезках, создаваемой подпорной шайбой, через стояки непрерывно циркулирует вода. Тем самым обеспечивается быстрая подача ГВС к смесителям и круглогодичный нагрев полотенцесушителей в ванных комнатах.

• Водопровод в частном доме разводится по тупиковой схеме, что подразумевает постоянную нагрузку на отдельные участки разводки. Для сравнения - расчет водопроводной кольцевой сети (позволяющей запитать каждый участок водопровода из двух и более источников) должен выполняться отдельно для каждой из возможных схем подключения.

Какво мислим

Трябва да:

1. Оценете водния поток при максимална консумация.
2. Изчислете напречното сечение на водопровода, способна да осигури този поток с приемлив дебит.

Референция: Максималният дебит на водата, при който не генерира хидравличен шум, е около 1,5 м / сек.

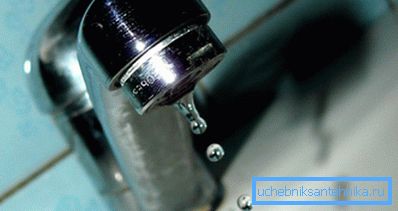

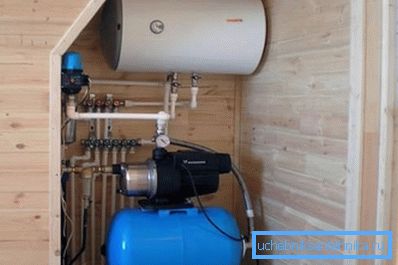

1. Изчислете главата в края на водопроводната инсталация. Ако е неприемливо ниско, заслужава да се обмисли или увеличаване на диаметъра на тръбопровода, или инсталиране на междинно изпомпване.

Задачите са формулирани. Да започнем.

потребление

Тя може да се изчисли приблизително чрез дебита на отделните водопроводни инсталации. Данните могат лесно да бъдат намерени в едно от приложенията към SNiP 2.04.01-85; за удобството на читателя ще цитираме откъс от него.

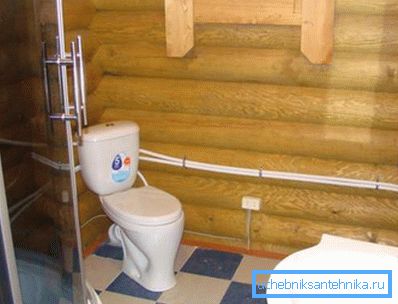

В многоквартирных домах при расчете расхода используется коэффициент вероятности одновременного использования приборов. Нам достаточно просто просуммировать расход воды через приборы, которые могут использоваться одновременно. Скажем, мойка, душевая кабинка и унитаз дадут общий расход, равный 0,12 + 0,12 + 0,10 = 0,ли4 л/с.

Сечение

Изчисляването на напречното сечение на водопровода може да се извърши по два начина:

1. Избор чрез таблицата с стойности.
2. Изчисляване на максимално допустимия дебит.

Избор от таблицата

Всъщност таблицата не изисква никакви коментари.

Скажем, для расхода в 0,ли4 л/с достаточно трубы ДУ15.

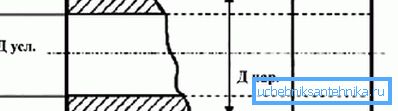

Забележка: DN (условен проход) е приблизително равен на вътрешния диаметър на тръбата за вода и газ. В полимерни тръби, маркирани с външен диаметър, вътрешната тръба се различава от нея приблизително по стъпка: например полипропиленовата тръба с диаметър 40 мм има вътрешен диаметър от около 32 мм.

Изчисляване на дебита

Изчисляването на диаметъра на водопровода за потока вода през него може да се извърши с помощта на две прости формули:

1. Формули за изчисляване на площта на напречното сечение по неговия радиус.
2. Формули за изчисляване на потока през известен разрез при известна скорост на потока.

Първата формула има формата S =? r ^ 2. В него:

• S - искомая площадь сечения.
• ? - число "пи" (примерно 3,1415).
• r - радиус сечения (половина ДУ или внутреннего диаметра трубы).

Втората формула изглежда като Q = VS, където:

• Q - расход;
• V - скорость потока;
• S - площадь сечения.

Для удобства вычислений все величины переводятся в СИ - метры, квадратные метры, метры в секунду и кубические метры в секунду.

Да изчислим със собствените си ръце минималното дистанционно управление за следните входни данни:

• потребление через нее составляет все те же 0,ли4 литра в секунду.
• Скорость потока, используемая в вычислениях - максимально допустимые 1,5 м/с.

Да започнем.

1. потребление в величинах СИ будет равным 0,00034 м3/с.
2. Зоната на напречното сечение съгласно втората формула трябва да бъде най-малко 0.00034 / 1.5 = 0.00027 m2.
3. Квадрат радиуса согласно первой формулы равен 0,00027/3,1415=0,00008ш.
4. Извличаме от този номер корен квадратен. Радиусът е 0,0092 метра.
5. Чтобы получить ДУ или внутренний диаметр, умножаем радиус на два. Результат - 0,0184 метра, или 18 миллиметров. Как легко заметить, он близок к полученному первым способом, хоть и не совпадает с ним в точности.

налягане

Нека да започнем с няколко общи забележки:

• Типичното налягане в тръбопровода за студена вода е от 2 до 4 атмосфери (kgf / cm2), Това зависи от разстоянието до най-близката помпена станция или водната кула, терена, състоянието на главната линия, вида спирателни клапани на главния водопровод и редица други фактори.

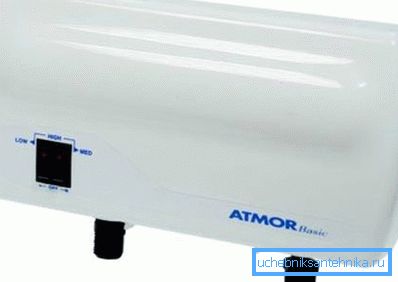

• Абсолютный минимум напора, который позволяет работать всем современным сантехническим приборам и использующей воду бытовой технике - 3 метра. Инструкция к проточным водонагревателям Атмор, к примеру, прямо говорит, что нижний порог срабатывания включающего нагрев датчика давления равен 0,ли кгс/см2.

Справка: при атмосферно налягане 10 метра налягане съответства на 1 kgf / cm2 на свръхналягане.

На практика е по-добре да имаш минимум пет метра на края на водопроводната инсталация. Малката разлика компенсира загубите в тръбопроводите, спирателните вентили и самия уред.

Нам нужно вычислить падение напора в трубопроводе известной протяженности и диаметра. Если разность напора, соответствующего давлению в магистрали, и падения напора в водопроводе больше 5 метров - наша система водоснабжения будет функционировать без нареканий. Если меньше - нужно либо увеличивать диаметр трубы, либо размыкать ее подкачкой (цена которой, к слову,  явно превысит рост затрат на трубы из-за увеличения их диаметра на один шаг).

Как се изчислява налягането във водоснабдителната система?

Тук действа формулата H = iL (1 + K), в която:

• H - заветное значение падения напора.
• i - так называемый гидравлический уклон трубопровода.
• L - длина трубы.
• K - коэффициент, который определяется функциональностью водопровода.

Най-лесният начин да определите коефициента К.

Он равен:

• 0,ли для хозяйственно-питьевого назначения.

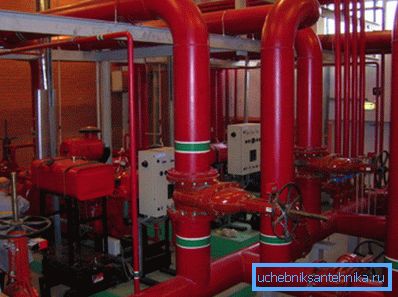

• 0,2 за промишлени или пожарни и икономически.
• 0,15 за пожар и промишлени.
• 0,10 за пожарникаря.

При измерването на дължината на тръбопровода или неговия участък също не възникват особени трудности; но концепцията за хидравличното предубеждение изисква отделен разговор.

Неговото значение се влияе от следните фактори:

1. Неравностите на стените на тръбата, които на свой ред зависят от техния материал и възраст. Пластмасите имат по-гладка повърхност в сравнение с стомана или чугун; В допълнение, стоманени тръби с течение на времето растат над варовик депозити и ръжда.
2. Диаметърът на тръбата. Тук има обратна връзка: колкото по-малка е, толкова по-голяма е съпротивлението на тръбопровода за движението на водата в него.
3. Дебит. С нарастването си съпротивлението също се увеличава.

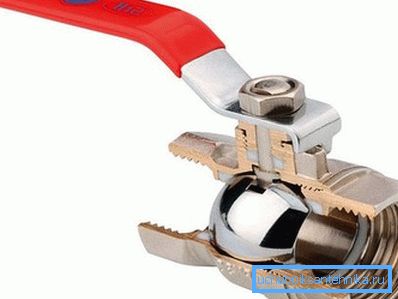

Преди известно време трябваше да вземем предвид хидравличните загуби на вентилите; Въпреки това, съвременните сферични кранове създават приблизително същата устойчивост като тръбата, така че те могат безопасно да бъдат игнорирани.

Изчисляването на самата хидравлична пристрастия е много проблематично, но за щастие това не е необходимо: всички необходими стойности могат да бъдат намерени в така наречените Shevelev таблици.

За да може читателят да си представи какво става, тук е малък фрагмент от една от масите за пластмасова тръба с диаметър 20 мм.

Какво е 1000i в най-дясната колона на масата? Това е само стойността на хидравличния наклон на 1000 линейни метра. За да получим стойността на i за нашата формула, достатъчно е да я разделим на 1000.

Да изчислим капката в тръба с диаметър 20 мм с дължина равна на 25 метра и дебит от един и половина метра в секунда.

1. Търсим съответните параметри в таблицата. Според нейните данни, 1000i за описаните условия е 221,8; i = 221.8 / 1000 = 0.2218.

1. Подставляем все значения в формулу. H = 0,2218*25*(1+0,ли) = 7,2085 метра. При давлении на входе водопровода в 2,5 атмосферы на выходе оно составит 2,5 - (7,2/10) = 1,78 кгс/см2, что более чем удовлетворительно.

Заключение

Ние отново подчертаваме: горните изчислителни схеми са изключително опростени и не са предназначени за професионални изчисления на сложни системи. Въпреки това, тяхната точност е съвсем приемлива за нуждите на частните собственици на къщи.

За допълнителна информация, както обикновено, на читателя ще бъде предложено видео в тази статия. Успех!
