Избираме и инсталираме кран майка-майка, майка-татко и други

В тази статия ще говорим за това, какво е кранчето на мама баща и как се различава от подобни устройства с други видове свързващи елементи. Освен това ще разгледаме класификацията на кранове в зависимост от вида на връзката, както и ще научим за характеристиките на работата на тези устройства.

Класификация на бързи монтажни резбови съединения

Не знам какво е разликата между тапата 1 2 Papa Papa и подобно устройство mom-mom? За да дадем изчерпателен отговор на този въпрос, нека разгледаме характеристиките на резбовите съединения, използвани при монтажа на тръбопроводни системи.

Для того чтобы соединить трубу с фитингом, необходимо чтобы с одной стороны в качестве соединительного элемента выступал штуцер, а с другой стороны - муфта. Таким образом, штуцер вкручивается в муфту, в результате чего достигается требуемая прочность фиксации.

Разумеется, для того чтобы описанный способ крепления мог быть применен в реальных условиях, соединительный элемент в виде муфты должен быть оснащён внутренней резьбой, а штуцер - внешней.

Традиционно «мамой» принято называть соединительный элемент, выполненный в виде накидной муфты. Таким образом «папа» - это соединительный элемент, выполненный в виде штуцера.

Важно: Монтираните схеми, които работят с "майка" и "баща", се използват широко в изграждането на тръбопроводи с малък и среден диаметър на напречното сечение. Монтажът на големи тръбни системи с диаметър на напречното сечение повече от 50 мм обикновено се извършва с помощта на по-трайни фланци или заварени съединения.

Затова решихме основните видове резбови съединения, използвани при изграждането на тръбопроводи, да се върнем към разглеждане на спирателните клапани.

Свързващи елементи с резба на спирателните вентили

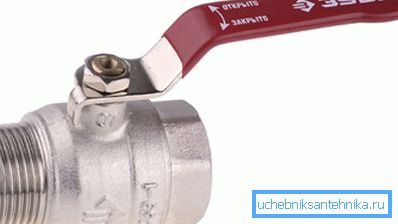

• Crane 1 2 Мамо, татко, какво характеризира неговия дизайн?

На корпусе устройства, помимо штока с маховиком мы можем видеть два патрубка, расположенные на одной оси. С одной стороны патрубок оканчивается муфтой с внутренней резьбой, диаметр которой составляет 1/2″ (12,7 мм).

От друга страна, дюзата завършва с резбово съединение.

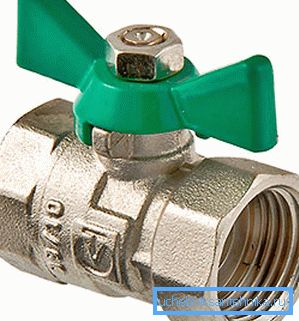

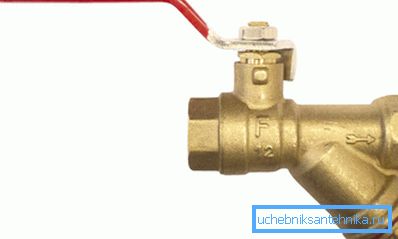

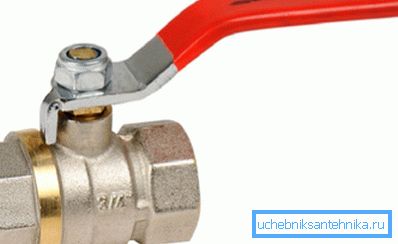

• Затварящите клапани от типа "Мама-мама" са оборудвани от двете страни с дюзи, които завършват с куплунги. Такива устройства са най-доброто решение за инсталиране на кран в разкъсване на тръбопровода.

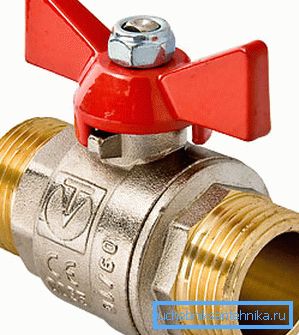

• Устройства с свързващ елемент тип "Папа-Папа" са водопроводни инсталации с фитинги с външни резби от двете страни.

Важно: Във всички изброени устройства тялото и съединителите са изработени от месинг или от неръждаема стомана AISI 316L. Закупуването на спирателни клапани от черни метали или леки сплави с добавяне на алуминий не се препоръчва.

Функции на приложението

Съвременният топков вентил се използва за изграждане на тръбопроводи, предназначени за транспортиране на течни и газообразни среди. Затова в продажба можете да намерите устройства с съединителни елементи от типа на съединителя, проектирани да работят с газ или да работят с вода.

И така, какви са модификациите на газа, различни от водните, с изключение на цвета на химикалите?

1. Газовите спирателни вентили се произвеждат, като се вземат предвид изискванията за сигурност на доставките на газ. Спазването на тези изисквания влияе върху качеството на използваните материали и точността на монтажа на всички конструктивни елементи.

Отново всички официално произведени вентили за газоразпределителни мрежи преминават задължителен контрол на качеството и след това се сертифицират за използване на територията на Руската федерация и страните от ОНД.

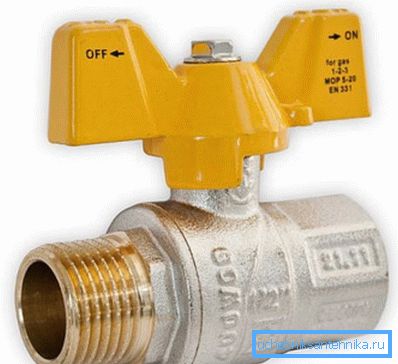

Кранът за газ се характеризира със следните характеристики:

• Монтажът на всички конструктивни елементи, включително стъблото, се извършва вътре в корпуса, което води до това, че устройството е напълно херметично и не се отделя.
• Наличието на пръчка против разрушаване прави работата безопасна както в домашни, така и в индустриални условия.
• Наличие на технологични устройства, предназначени да блокират и уплътняват маховика.
• Способността да се работи с устройства в широк диапазон от температури (от -40 ° C до + 60 ° C), което е повече от релевантно за работа в местни климатични условия.
• Възможност за използване на устройства в широк диапазон от индикатори за налягане (кранове с номинално налягане до 5 бара и максимум 20 бара).

1. Сферичните клапани за вода се произвеждат, като се отчитат по-малко изисквания за качеството на крайния резултат.

Единственото съществено изискване, което трябва да отговаря на крайния продукт, е комбинацията от херметичност и висока устойчивост на корозия.

Външно, водните сферични кранове практически не се различават от подобни устройства, предназначени за работа с природен газ. Но има една важна точка: ако може да бъде поставен газов кран на водна тръба, спирателният клапан за водата не може да се използва за работа с газ!

Характеристики на инсталиране на газови спирателни вентили

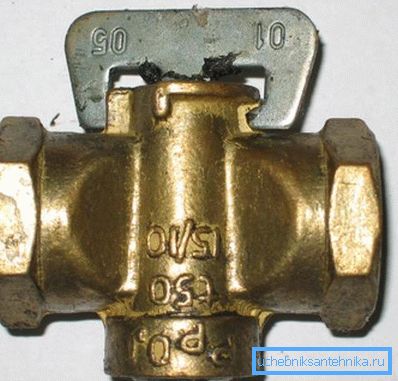

До неотдавна доставките на природен газ за домове и апартаменти бяха контролирани от кранове от тип "мама-мама". Такива устройства бяха навити на външната резба в разкъсване на тръбопровода.

За да се осигури необходимата плътност, резбованата връзка бе изтласкана, а по-късно от панделка. За да се удължи живота на фугата, свободното пространство по протежение на контура на свързване на фитингите в съединителя е боядисано с маслена боя, която след сушене елиминира възможността от течове.

Днес примитивните и краткотрайните коркови кранове са заменени от по-добри модификации на топките, които имат по-голям ресурс.

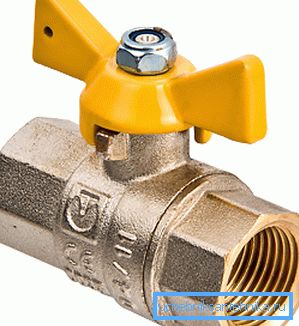

Новите устройства, като старите версии, са снабдени със свързващи елементи като "майка-майка". Това се прави за лесен монтаж в разкъсване на тръбопровода без необходимост от допълнителни адапторни фитинги, които могат да повлияят неблагоприятно на степента на плътност на конструкцията.

Важно: При изграждането на газоразпределителни мрежи се използва само специално сертифицирано спирачно оборудване. Това означава, че при закупуване на газ петел, не забравяйте да се уверите, че имате сертификат.

Замяната на заключващото оборудване се извършва от специалисти със специални допуски. Самоусъединяването е, първо, потенциално опасно и освен това може да доведе до санкции.

Характеристики на монтажа на спирателни клапани за вода

Монтирането на сферичен клапан на метални тръби може да се извърши сам, без да е необходимо да се привличат специалисти.

Инструкцията за работа е както следва:

• Ако трябва да инсталирате устройство като "мама-мама", изрежете тръбопровода, преди да изключите водозахранването. Изрежете парче тръба с размерите на тялото на крана, без да броите страничните клони.
• Ние преработваме краищата на тръбите с българин, като премахваме издутите. След това премахваме външната фаска, която ще опрости процеса на рязане на резбата.
• След това подготвяме резачката за конец (зарове) и вмъкваме ножа, съответстващ на размера на конеца на крана.
• Краят на тръбата се смазва с тънък слой с дебела мазнина, например е възможно да се използва литол. Нанасяме същото смазочно вещество върху режещия инструмент.
• Прилагаме ножчето до края на тръбата и с известно усилие започваме да нарязваме нишката стриктно по посока на часовниковата стрелка. Нарежете около 6-7 завъртания.

Кранът на желязната тръба трябва да бъде навит най-малко с 5 завъртания. Днес на пазара можете да закупите устройства с гайка, проектирана за 3 завъртания, не е нужно да купувате такава арматура, тъй като е предназначена за тръби от месинг и мед.

Важно: Ако след няколко завъртания плочата се изсипва, върнете обратно един завой и по този начин нарязайте стърготините. След това можете отново да се придвижите напред.

• С готовата конец изчистваме металните стърготини и навиваме лентата или фолиевата лента.

Навиването се извършва в посока на навиване на крана. При намотаване в обратна посока съединителят за намотката ще събира уплътнението в буца.

• Ние правим кран на подготвените краища на тръбите, които преди това са били свалени от скобите. Прикрепете гаечния ключ за карабинера, завъртете спирателния вентил, докато се извършат 4-4,5 завъртания от всеки край. Уверете се, че маховикът на устройството е в размразена позиция, където просто ще се завърти.

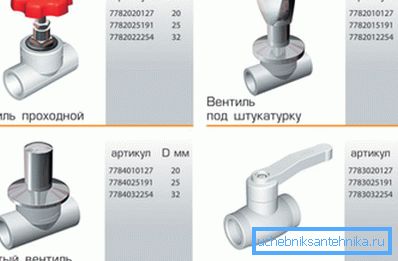

Полимерните разновидности на фитингите за заключване като "Мама-мама"

Помимо ранее перечисленных металлических устройств с муфтовыми соединителями на патрубках, повсеместно применяется запорная арматура, изготовленная из полимерных материалов. Характерный пример - это полипропиленовые краны, предназначенные для установки в водопроводных системах.

Такива устройства в двата края са снабдени с прикачни устройства, при които по време на свързването на тръбите за запояване са поставени. Полипропиленовите водни фитинги, както и аналозите, изработени от метал, се избират в зависимост от диаметъра на входящите отвори, измерени в инчове. Цената на полимерните продукти обаче е по-достъпна от цената на металните продукти.

Почти всички полипропиленови кранове на пазара са устройства тип топка с "мама-мама" свързващи елементи.

заключение

Сега, след като научихме какви типове съединения се използват на спирателните вентили и колкото по-сигурни са типовете кранове, толкова по-различно от другите, е време да приложим знанията на практика.

Има ли въпроси, за които не сте получили интересни отговори? По-полезна информация може да бъде намерена, като гледате видеоклипа в тази статия.
