Инчов кран: структурни и експлоатационни характеристики

В тази статия ние описваме основните разлики между инчовата измервателна система и метричната. Ще разгледаме и характеристиките на избора на спирателни клапани за тръбопровода.

Темата на статията е от значителен интерес, тъй като пазарът предлага широка гама санитарно оборудване, размерите на които се определят не в обичайните милиметри. Например, можете да намерите за продажба половин инч чешмата и какво мислите, че това означава?

Разликата между измерваните стойности

За да се изясни незабавно разликата в измервателните стойности, ние отбелязваме, че инчовата измервателна система традиционно се използва при изграждането на тръбопроводи и при избора на спирателни вентили.

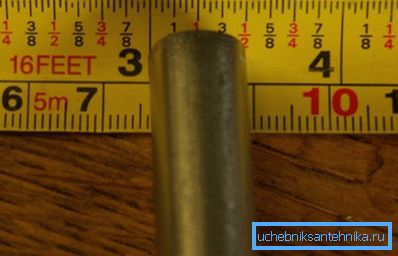

Английский дюйм (inch) обозначается при написании как ", равен 25,4 мм в метрической системе измерения. Таким образом, перевести современные величины, используемые при подборе труб и фитингов, в миллиметры несложно, достаточно вооружиться калькулятором.

Например, нека да изчислим кой аналог на метрична система за измерване съответства на 2 инча. За да направите това, умножете 25,4 на 2 и вземете 50,8 мм.

Така че изчислителната инструкция е теоретично проста и също така е лесно да се изчислят размерите на един инч. Остава да се обмисли как тези стойности се комбинират с размера на тръбите.

Диаметър на тръбопровода

Както вече беше споменато, да се изчисли колко от тях имат кран от 1 2 инча в mm не е трудно. Но какво трябва да знаете, за да вземете спирателните клапи за тръбопровода?

Понастоящем при изграждането на водоснабдителни мрежи между помещения най-популярното решение е металопласт, полипропилен и, по-рядко, изцяло метални стоманени или медни тръби.

Не е тайна, че всички тези тръби със сходен външен диаметър ще имат различен вътрешен диаметър, тъй като стоманената тръба ще бъде по-тънка от подобния продукт, изработен от полимерни материали.

Следователно, определяйки размерите на тръбопровода и съответствието му с размерите на спирателните вентили, следва да се вземат под внимание следните стойности:

• дебелина на стената;
• вътрешен диаметър - условни характеристики на компонентите на тръбопровода, както тръбите, така и фитингите;
• условен диаметър (Du) е номиналната стойност на вътрешния диаметър, обозначена в милиметри и закръглена до цяло число;
• номинален диаметър Данаил;
• външен диаметър.

Из всего вышесказанного следует то что, если кран 1 8 дюйма (вътрешен диаметър) с внутренней резьбой мама, то внешний диаметр трубы с внешней резьбой также должен составлять 1/8″.

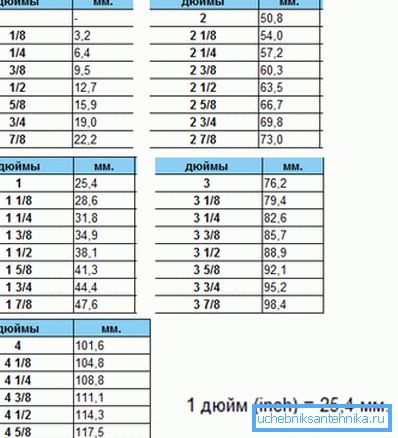

Соответственно, смотрим в ранее приведённой таблице, сколько будет 1/8″ и видим 3,2 мм. То есть, мы получили диаметр внутренней части крана и наружной части трубы в миллиметрах.

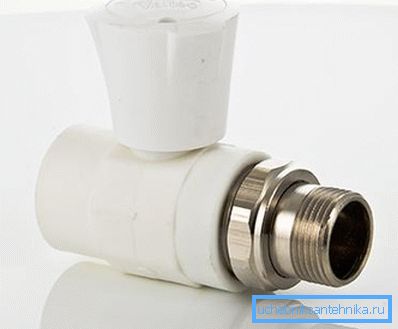

Устройството на инчов сферичен кран

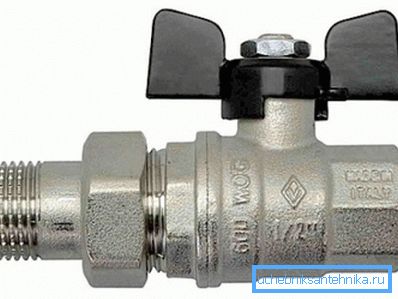

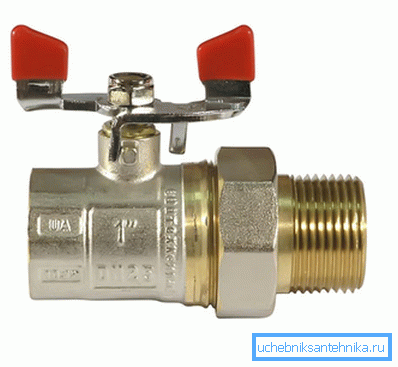

Когато кажем кран с инч и четвърт, най-често означаваме така наречените полуточкови заключващи устройства с балтов затвор. Помислете как е подредено това оборудване и какво трябва да имате предвид при избора му.

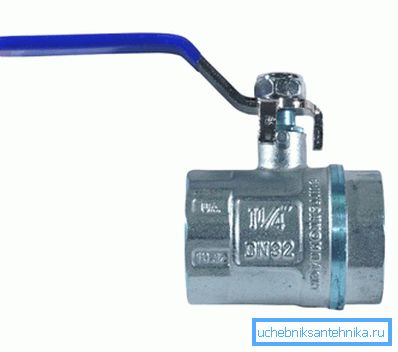

Шаровой кран - это разновидность трубозапорной арматуры, запорный элемент в конструкции которого выполнен в виде сферы.

Днес, полуключващи клапани със сферичен затвор се считат за един от най-модерните, прогресивни и същевременно лесни за инсталиране и поддръжка типове спирателни вентили. Такива кранове са широко използвани за подреждане на тръбопроводи, транспортиращи течни и газообразни среди.

Подвижният сферичен вентил има аксиален проходен отвор, който в определено положение съвпада с проходен отвор в тялото на клапана. Когато дупките съвпадат, водният поток свободно преминава, в същото време, ако дупките в тялото и в портата не съвпадат, преминаването на потока се припокрива. Например кранчето ще бъде напълно затворено, ако топката се завърти на 90 градуса около оста си.

Кранът с пълен отвор е снабден със сфера тип болт с диаметър на проходен отвор, подобен на вътрешния диаметър на отклоняващата тръба, която е свързана към тръбопровода.

Съответствайки параметрите на отвора с параметрите на тръбопровода, нивото на хидравличните загуби се свежда до минимум, което отличава тези устройства от другите видове спирателни вентили. Затова сферичният клапан понастоящем се използва като основна версия на заключващото устройство в линейните участъци на главните газопроводи.

Важен елемент в дизайна на сферичния кран са "седлата", изработени от флуоропластични пръстени. Наличието на "седла" осигурява пълно затваряне на клапана и тялото, плътност, гладкост и лекота на завъртане на щепсела.

Важно: Наличието на флуоропластични седла ограничава температурата на транспортираната среда до + 200 ° С.

Обобщавайки гореизложеното, отбелязваме предимствата, характерни за сферичните клапани:

• простота устройства;
• стягане на тялото и на затвора;
• компактни размери;
• простота на конфигурацията на течащата част и почти пълна липса на застояли зони;
• Удобство на управлението;
• Ограничено време, необходимо за завъртане на затвора;
• възможността за експлоатация по време на транспортирането на вискозни среди, отломки, суспензии, пулп и др.

Важно: Таким устройствам свойственен один существенный недостаток - наличие «мёртвой» зоны при повороте затвора с консольным маховиком. Это неудобство вполне компенсируется краном оснащенным маховиком-барашком.

Устройството и работата на клапана на клапана

Заедно с спирателните вентили е необходимо да се отбележи наличието на вентилни клапани, които се използват широко в изграждането на битови и промишлени тръбопроводи.

Сред предимствата на този тип спирателен клапан са следните:

• висока степен на поддържане в сравнение със сферичните аналози;
• достъпна цена;
• широка гама от оферти поради разнообразието от модификации;
• простота монтажа;
• възможността за използване като спирателен и управляващ клапан (за сравнение сферичният клапан е само спирателен вентил).

Сред недостатъците отбелязваме по-ниската трайност в сравнение със сферичните аналози. От друга страна, ако е необходимо, устройството може да бъде разглобено, за да разберете причината за повредата и да поправите сами себе си.

Конвенционалната единична крана е съставена от следните структурни елементи:

• тяло от мед, месинг или неръждаема стомана;
• накрайник (отделен или неразделен от корпуса);
• маховикът, фиксиран към пръта;
• запорный механизм - кран-букса червячного или керамического типа.

Както вече беше споменато, в клапанните устройства се използват два вида заключващи механизми. Нека разгледаме характеристиките на приложението им.

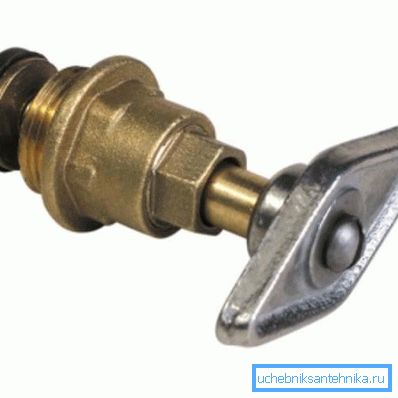

Заключващият механизъм тип "червей" се задвижва от няколко оборота на маховика около оста му. Върхът на червея в края на противоположния маховик е снабден с гумено или кожено уплътнение.

Уплътнението в процеса на въртене прилепва към "седалката" и по този начин се блокира подаването на вода. Обратно, ако въртите маховика в обратна посока, уплътнението се отдалечава от "седлото" и водата преминава безпрепятствено.

Важно: Най-често срещаната неизправност при такива механизми е изтъняването на уплътнението и вследствие на това появата на течове. Инструкциите за ремонт са прости, достатъчно е да демонтирате крана, да махнете старото уплътнение и да поставите нов уплътнител на мястото му.

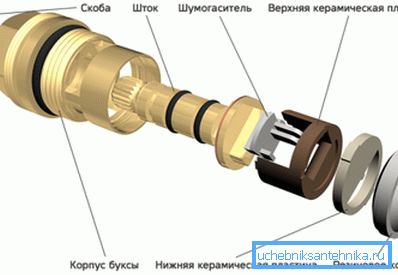

Запорный механизм в виде керамической кран-буксы - это более прогрессивный вариант, в сравнении с устройством червячного типа.

Затворът е сърцевина с две комбинирани керамични пластмаси, едната от които е фиксирана, а другата върти около оста си. По време на завъртането на пръта плочите се комбинират или обратното се образува между тях проход, през който минава потокът от вода.

Сред предимствата на този тип порта, следва да се отбележи следното:

• малък въртящ момент, като полуотворени устройства;
• дълготрайността на затвора поради факта, че керамичните части са десет пъти по-здрави от гуменото уплътнение;
• простота на ремонта, тъй като болтът не е ремонтиран, но се променя изцяло, въпреки че цената му е ниска.

заключение

Така че, сега имаме обща представа за това, какво са 3 "4" кран и подобни продукти с други размери. Отново разгледахме характеристиките на устройството на заключващите устройства, пригодени за монтаж на инчови тръби.

Има ли някакви въпроси? Повече изчерпателни отговори, които ще намерите, като гледате видеоклипа в тази статия.
