Hdpe кран: дизайн и обхват

Сегодня все чаще при сооружении бытовых и промышленных трубопроводов применяются трубы, сделанные из ПНД - полиэтилена низкого давления. Данный материал облегчает монтаж сетей, повышает их надежность и удлиняет срок службы.

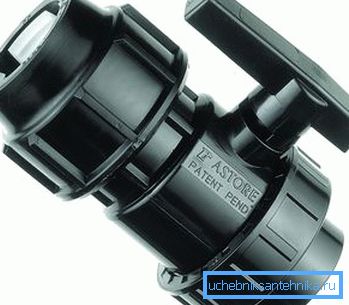

Друг плюс на пластмасови системи е простотата и скоростта на поставяне на заключващите устройства върху тях. Като правило, това са специални HDPE клапани и вентили.

Характеристики на сферичния вентил

В повечето случаи този спирателен вентил е тип топка.

Обхват на приложение

Фитинги и кранове за HDPE тръби се поставят в точките на свързване на различни части на мрежите, с изключение на точките на управление на потока.

Обратите внимание! Они гарантируют герметичность сопряжений. Кроме этого - дают возможность открывать/закрывать трубы, а также регулировать потоки проходящих веществ. В их числе - холодные, горячие, агрессивные химически газы и жидкости.

Сферичните вентили с диаметър 20/150 и повече мм се използват в системи с висока плътност на запълване:

• питейно и техническо водоснабдяване;
• канализация;
• газоснабдяване;
• полива;
• транспорт на технически и химични течности.

Конфигуриране на устройството и материали

Устройствата за топки се различават в материала на производството. Най-често използвани пластмасови кранове за HDPE тръби, месинг и стомана.

По проект такива устройства са известни:

• ъгъл;
• общуването;
• мулти-проход (три или повече входящи дюзи).

Регулиращият или заключващият елемент в сферичния вентил има формата на кръг с два отвора. Той се сдвоява с дръжката на устройството и се движи около оста си. Когато се постави във връзка с потока на средата чрез дупки, той преминава през неговия поток, когато се поставя със сляпа страна, той го заключва.

Видове механизъм за задвижване

Между другото спирателните клапани за пластмасови тръби са различни по отношение на работата на задвижващия механизъм.

1. В домакинските мрежи с малко напречно сечение тръби потоците припокриват крановете за HDPE тръби 25, 32, 50 и т.н., с ръчно управление. Т.е. их рукоятки поворачиваются лишь руками. Данный способ характерен для трубопроводов, смонтированных на доступных участках. Исходя из этого, точки доступа к крану следует оборудовать дополнительной защитой - ограждением либо запорным механизмом.
2. Широко разпространени и устройства с редуктор, Такова задвижване увеличава ръчната сила, като по този начин улеснява промяната на позицията на крана.

1. Тръбопроводи с напречно сечение от 150 mm или повече не покриват собствените си ръце, В този случай се използват автоматични или механични видове задвижвания.

Методът на тяхното управление може да бъде:

• хидравлично;

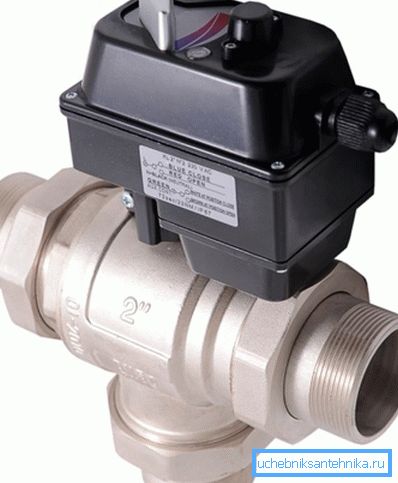

• електрически;
• пневматично.

Обратите внимание! Такие приспособления могут обеспечить удаленное управление либо полную автоматизацию закрытия/открытия трубопровода, исходя из определенных условий. Например - заданной температуры воздуха.

Методи за инсталиране

За да монтирате кран 63 HDPE или друго напречно сечение, приложете няколко метода.

1. Най-голямата херметичност на фугата е закрепена чрез заваряване с капак или термистор. Кранът не може да бъде демонтиран и повторно използван.
2. Фланцовото свързване позволява няколко пъти да се нанася кранчето и да се сменя устройството без да се използва специално оборудване. Кранове на тръбните фланци имат само две позиции: "отворен" и "затворен". Това премахва възможността за регулиране на потока. Направете такива кранове от неръждаема стомана или чугун. Те се използват на системи с голям диаметър: газови, нефтопроводи и др. Устройствата са с висока якост. Тялото им е колекция от два елемента или отляво.

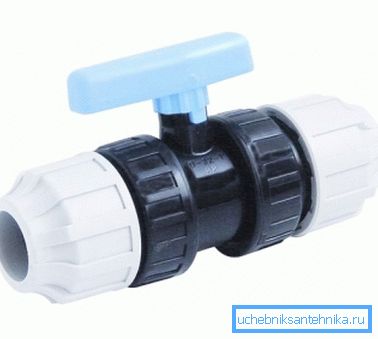

1. Свързването на съединителя се използва в газови, отоплителни и водопроводни мрежи с диаметър не по-голям от 45 мм. Такива кранове за HDPE тръби 32 и други секции, лесни за инсталиране и удобни за работа.
2. Тласкач, същият сферичен сферичен сгъстяващ елемент се монтира с помощта на нипели и гайки. Точките на свързване са запечатани с уплътнения. Прикачното прикачване позволява множество приложения на устройства.
3. Възможно е и комбинирано инсталиране на крана. В този случай се използва заваряване на елементи с едно и също напречно сечение, например 32-32 и фланци.

Плюсове и минуси на сферичните кранове

Предимствата на сферичните кранове за пластмасови тръби са изброени по-долу.

1. Дълъг експлоатационен живот.
2. Надеждността на HDPE кранове се изразява в гарантирано припокриване на потока и пълното им запечатване.
3. Устройствата могат да се използват като регулатор на потока.
4. Устройството има най-малко подробности. Поради това цената му не е прекалено висока и вероятността за неуспех е намалена.
5. Този поток може да бъде блокиран много бързо. Това осигурява максимална ефективност на управлението на мрежата.
6. Как правило, для установки крана (исключение - сварное сопряжение) не нужно особое оборудование, достаточно обычных ключей.

Недостатъци на устройствата.

1. Лидер с ограничен размер. Колкото по-голямо е напречното сечение на тръбата, толкова по-трудно е да се избере сферичен клапан за нея.
2. Когато устройството се използва за регулиране на потока и не може да се припокрие напълно, то може да се обезвреди по време на работа. Това се дължи на деформацията на ключалката, която изпитва действието на газ или течност в мрежата.
3. Инструкцията предупреждава, че такива устройства могат да се използват в газопроводи с налягане не повече от 10 бара и водоснабдителни мрежи с налягане не повече от 16 бара.

заключение

Кранове, предназначени за HDPE тръби, дават възможност за създаване на оптимални условия за използване на системи, транспортиращи течности и газове. Благодарение на разнообразието от модели, те могат да бъдат избрани за всички видове тръбопроводи.

Видеоклипът в тази статия ще ви помогне да разберете по-визуално темата.
