Ежектор за самата помпена станция

За доставяне на вода от кладенците най-често се използват центробежни повърхностни помпи, по-рядко се използват за подаване на вода от кладенеца. Прилагането на този тип помпа има ограничение, което се състои в невъзможността да се вдигне водата от дълбочина повече от 8 м, ако огледалото на водата в кладенеца е под 8 м, тогава няма да е възможно да се повиши водата чрез конвенционална помпа. За да може помпата да вдигне вода от по-голяма дълбочина в системата, е необходимо да включите допълнително устройство, наречено ежектор. Не винаги може да се намери в продажба, и цените ухапване, и да се направи изхвъргач за помпена станция със собствените си ръце от импровизирани материали е съвсем реалистичен. Разбира се, тя няма да бъде толкова ефективна, колкото изхвърлителят от индустриален клас, но ще бъде гарантирано, че ще добавите около 5 метра към липсващата дълбочина.

Как работи ежектора

Принципът на действие се основава на изхвърлящата движението на водата в тръбата, която пада, в гладко схождащи част на ежектора увеличава скоростта му, при което в зоната на понижено налягане, където водата се засмуква от отвън. Дистанционно помпена станция ежектор работи чрез предоставяне на вода чрез циркулационен маркуч, потокът влизане скосената част увеличава скоростта на формиране на зона на понижено налягане, когато обезщетението за ниското налягане, водата започва да се смуче от външната страна. С други думи, ежектора изтласква водата на височина, при която помпата засмуква й вече притежават.

Ефективността на ежектора се характеризира с коефициента на изхвърляне, който показва количеството на смукателната вода за единица количество рециркулираща вода. В нашия случай коефициентът на изхвърляне на водата е 0,12, т.е. когато консумацията на вода в изхвъргача е 1000 л / ч, ежектора ще изсмуква около 120 л / ч.

Проектиране на ежектор (вариант 1)

Най-простият ежектор може да бъде монтиран на базата на чай и фитинга - тези части ще изпълняват функцията на тръба на Venturi в много опростена версия. Формованите елементи за ежектора могат да се използват от различни материали (метал, пластмаса). В този случай структурата на ежектора е сглобена от месингова арматура и фитинги за метални пластмасови тръби.

Диаметърът на профилните елементи за проектиране на ежектора се приема в зависимост от капацитета на помпената станция и от диаметъра на всмукателния и рециркулационния тръбопровод, като диаметърът на смукателната тръба не може да бъде по-малък от 25 мм. В нашия дизайн ще използваме T-елемент с диаметър 20 мм с връзка към него на смукателната тръба 26 мм и рециркулация 12,5 мм.

Части и диаграма на монтажа

  1. Тройник ?" мм.
  2. Съединител? Mm и с кран от 12 мм.
  3. Адаптер 20? 25 мм.
  4. Ъгълът е 90? (външна / вътрешна) за металопластични тръби? "? 16 мм.
  5. Ъгълът е 90? (външен / вътрешен) за металопластични тръби? "- 26 мм.
  6. Ъгълът е 90? (открито / закрито)? "".

Трудността в този дизайн може да доведе до задушаване, ще трябва да бъде изработена малко, а именно, да наточи шестоъгълника до конусовидна форма.

Преобразуване на съюза

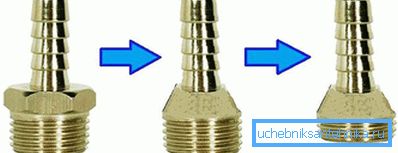

Долната база на формирания конус трябва да има диаметър няколко милиметра по-малък от външния диаметър на резбата на фитинга и също така е необходимо да се скъси нишката, за да се оставят максимум четири завъртания. С помощта на матрица е необходимо издърпайте конеца и изрежете още няколко завоя върху получения конус.

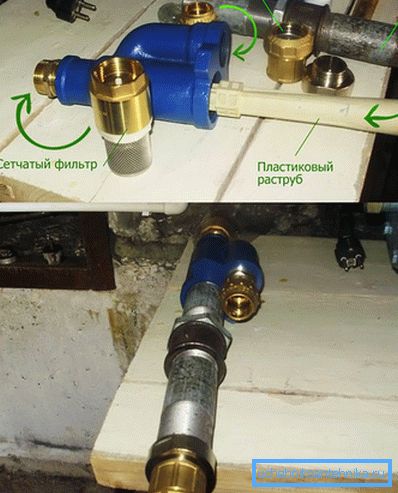

Сега можете да събирате ежектора. За тази цел монтаж (2) се завинтва в тясна част чай (1), така че монтаж знак 1-2 mm извън горния ръб на страничната изхода на чай и да остане най-малко четири завъртания на резба върху вътрешната чай, за да може да винт изхода (6). Ако оставащото свободно чай нишка не е за изпускане, вие все още ще изстържете конец монтаж, в случай на недостиг на дължината на дюзата е възможно да се постави парче от слама. Чрез топлина (5), чрез които ще се появят абсорбцията на вода, е необходимо да се приложи възвратен клапан е необходим за стартиране на системата вода се излива от системата за всмукване и рециркулация на вода, или системата не се стартира. Можете също така трябва да се запечата всички винтови връзки с всеки уплътнител.

Такъв ежектор няма да има висок фактор на изхвърляне поради несъвършен дизайн на Вентури, така че той може да се използва за повдигане на вода от дълбочина не повече от 10 m.

Вариант 2

Има още една възможност, как да направите изхвърляч, подобен дизайн е по-ефективен с оглед на по-перфектната Venturi тръба, е по-трудно да се произведе, но коефициентът на изхвърляне ще бъде по-висок, отколкото при предишния модел.

Ежекторно устройство

  1. Тройник ? 40 мм.
  2. Отвод 90? 1/2" мм.
  3. Сгон 1/2" мм.
  4. Сгон 3/4" мм.
  5. Контргайка 1/2" мм.
  6. Контргайка 3/4" мм.
  7. Кап.
  8. Ревизионен клапан.
  9. Монтаж 1/2 "mm.
  10. Монтаж 3/4 "мм.
  11. Дюза 10 мм.
  12. Скоба с резба 1/2 "mm.

Този ежектор е изработен от стоманени фитинги. Като дюза (11) можете да използвате медна тръба, да направите надлъжни сечения в нея, да изтласкате и да съедините шевовете. В запушалките (7) е необходимо да се правят отвори с подходящ диаметър и да се нарязват нишките, за да се завинят дръжките (3 и 4) и да се заключат с ключалки. Дюзата трябва да бъде фиксирана в устройството чрез запояване.

Характеристики на инсталацията и работата

Схема за свързване на помпена станция с ежектор

Работата на ежектора ще бъде ефективна само при мощни помпи с мощност най-малко 1 kW с висока ефективност и с дълбочина на монтаж на ежектор не повече от 20 m, инсталацията по-дълбоко намалява ефективността на ежектора. За да сте сигурни, че помпата с отдалечения ежектор няма неизправности, е необходимо да поставите захранващите тръби към ежектора стриктно вертикално. Необходимо е да имате груб филтър пред помпата, тъй като такива помпи са много уязвими на абразивни частици, които могат да повредят помпата. Преди помпата на рециркулиращ тръбопровод е необходимо да се постави кран, за да се регулира количеството на обратната вода, като по този начин се регулира ефективността на изсмукване на ежектора.

снимка

Принцип на действие на ежектора

Производство на ежектор

Домашен ежектор

Ежекторно устройство за помпена станция

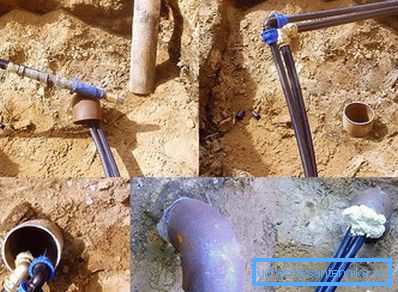

Нуанси при свързване на ежектор
