Душ дренаж: разновидности на конструкциите

При инсталиране на душ кабина трябва да се обърне специално внимание на дизайна на дренажната система, тъй като нормалната работа на банята зависи от нейната работа. Има няколко вида душ дизайн, съответно, сливи са различни. Ще ви разкажем за особеностите на различните видове ВиК инсталации и също така ще разгледаме как да направите мивка за летен душ със собствените си ръце.

Различни видове душове

За да се даде поне някои пълни описание на душ слива, е необходимо да се вземат предвид различните видове подреждане на душ кабини и бани, използвани в съвременните жилища и апартаменти. Освен това много от нашите читатели се интересуват от изграждането на летни кабини за крайградски зони и приемливи начини за изхвърляне на вода в улични условия.

Тъй като производителите на водопроводни инсталации доставят невероятно разнообразие от проекти за тези цели, решихме да ограничим описанието си до най-подходящите и популярни сортове. Таблицата показва основните видове душове и съответните видове клапани за отклоняване на водата:

Обърнете внимание! Умишлено не включихме душовете в този списък, тъй като в тях вече са инсталирани всички необходими фитинги и трябва само да ги свържете към канализационната стойка.

Сортове на изпускателните клапани

Душ кабина с палет

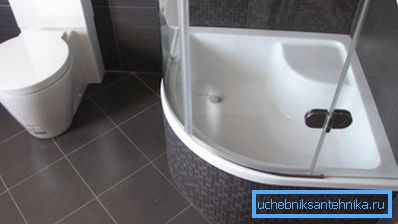

За днес най-търсеният вид душ е кабината с палет. Това може да бъде бонбон или кутия, а в този случай вече са инсталирани всички необходими осветителни тела, а може би самоподготвен подиум или сглобяема кабина, а след това структурата на дренажа се монтира на ръка.

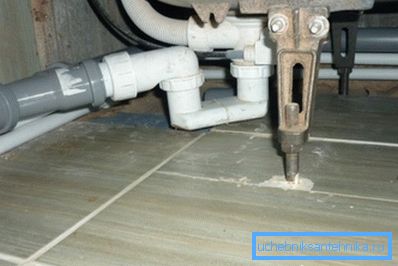

Обикновено се използва обикновен сифон за палети без преливане, но дълбоките модели могат да бъдат завършени и препълнени.

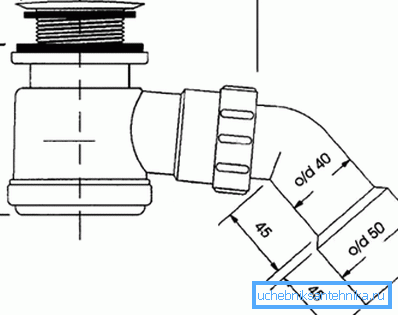

Изборът на конкретен модел зависи от височината на палетната инсталация, която на свой ред зависи от три основни параметъра:

1. Височините на входната точка в канализационната тръба, Съгласно правилата и нормите на SNiP, изхвърлянето не може да бъде по-ниско или на същото ниво като точката на потупване в решетката;
2. Монтажна височина на подиума или рамката;
3. Дължините на свързващата тръба или вълните, които отвеждат водата в решетката, Факт е, че разликата във височината е 1 - 1.5 см на метър от дължината на тръбата, съответно, колкото по-дълго е, толкова по-голяма е чашата да бъде инсталирана.

Освен това дренажните параметри трябва да съответстват на характеристиките на оборудването, използвано в душ. Канализационният капацитет на дренажа трябва да осигури навременно изтегляне на водата, влизаща в купата. Това важи особено за хидромасажните системи, тропическите душове и др.

Диаметърът на армировката трябва да бъде избран в строго съответствие с ширината на отвора за източване в палета, така че ще бъде постигната най-голямата плътност и надеждност на връзката. Този диаметър може да варира между 50 - 90 мм. При фитинги с малък диаметър е необходимо да се осигури достъп до частите за ремонт и почистване, докато отводнител с диаметър 90 mm може да се почисти през горния отвор.

Обърнете внимание! Когато инсталирате хидромасажни системи, не забравяйте да изберете дренажния вентил според неговия дебит в зависимост от консумацията на вода в системата. Тя трябва да бъде посочена в техническото описание на продукта или да бъде изричана от продавача по Ваше желание. Потокът от вода от хидромасажната уредба също е посочен в информационния лист за продукта.

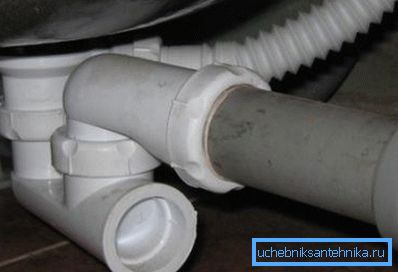

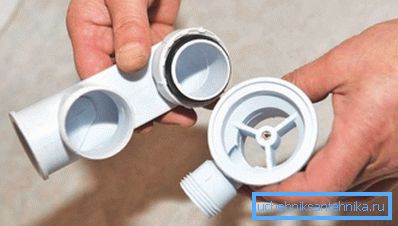

Монтажът на вентила е много прост: в отвора на палета е монтирана решетка за източване, която се натиска отдолу със специална гайка. На тръбата за отклонение се прикрепва сифон, който се поставя на изхода. Вторият край на гофрирането е свързан с повдигача.

Обърнете внимание! Сглобките с резба трябва да бъдат запечатани по-добре с лентата за махане, а местата на фугите на гофрирането с разклонителната тръба и входа към решетката трябва да бъдат силиконови уплътнители.

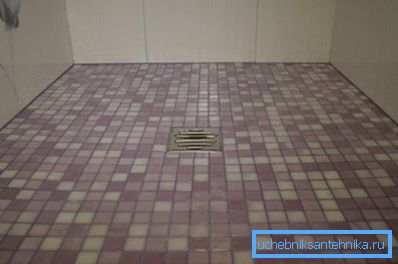

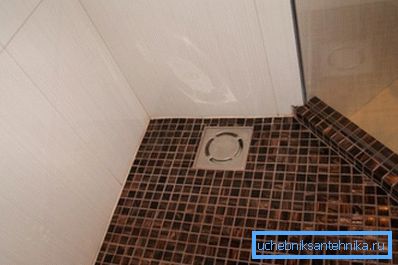

Душ без поддона

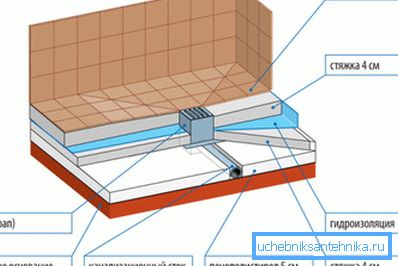

Изскачащият душ без палет има най-сложния дизайн на дренажа. Трудността се състои в това, че армировката е монтирана в подовата замазка и това налага редица сериозни изисквания:

• Изисква висока степен и качество на хидроизолацията на всички слоеве от замазка, всички фуги, ъгли и стени в зоната на душ;
• Надеждността на монтажа на дренажните клапани трябва да бъде много висока, тъй като в случай на авария или изтичане, ремонтът му ще бъде свързан с демонтирането на плочки и замазки, а разходите за възстановяване на пода ще бъдат високи;
• Необходимо е точно да се изчисли пропускателната способност на сифона и максималния дебит на водата, в противен случай в случай на недостатъчно оттичане на водата, тя ще излее цялата баня и след това ще наводни апартамента.

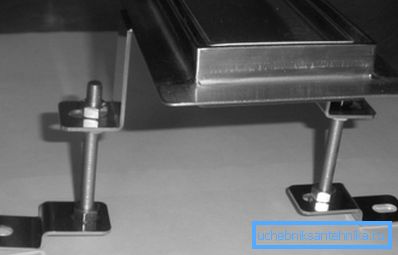

В строго съответствие с капацитета, както и с дебелината на замазките, се избира стълба с необходимия диаметър и височина на монтажа. След това се монтира върху плочата, закрепена с дюбели към бетон, изравнена, свързана с тръба (с наклон от 1 - 1,5 см на метър) с точката на засмукване в канализационната тръба.

След това се полага цименто-пясъчен разтвор, който се изравнява с образуването на склонове към решетката. Хидроизолацията се извършва на всички етапи от работата, всички фуги са запечатани с лента FUM и силиконов уплътнител.

Обърнете внимание! За да се изгради качествен подов душ, ще са необходими основни умения за изграждане, както и познаване на принципите на хидроизолацията и водопроводната работа.

Монтаж на дренаж за летен душ

Преди да си направите душ в дача със собствените си ръце, трябва да помислите върху всички нюанси, на първо място - системата за отвеждане на отпадъчните води. На практика има три основни опции:

1. Повдигнете пода, направете го пропусклив за вода и отпадъчната течност отива на земята. Най-малко приемлив вариант, тъй като под щанда ще има локва, по-късно тя ще се превърне в постоянно блато с комари и места за поливане на различни малки живи същества;
2. Просто повдигнете пропускливия за вода под, но под него приличате на дренажна яма. Стените на ямата са водоустойчиви и напълнени с пясък и чакъл за отводняване и филтриране на течности. Тя е по-добра от нищо, но все пак в кабината ще бъде влажна; в допълнение, неприятните миризми могат да се издигнат от ямата;

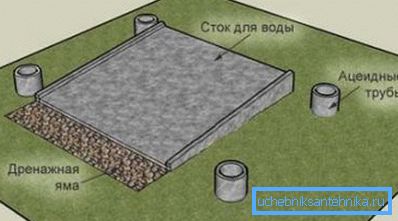

3. В кабината се инсталира палет, от който тръбата се отклонява към канализационен септичен резервоар. Понякога се прави наклонена бетонна основа, водата от която тече до септична яма или изтичащ съд, разположен до нея. Това е най-добрият вариант.

Първият метод е подходящ само като временен, вторият метод - с много малко натоварване в банята. Ако имате голямо семейство или искате да поканите гости на дачата, то единствената приемлива възможност е да подредите палет с изтичане на вода в септичния резервоар.

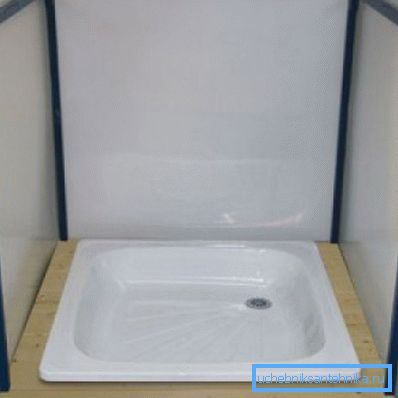

За тази цел в кабината е предвидена рамка за монтаж на палета на определена височина над земята. В крайни случаи можете да копаете малко земя под него.

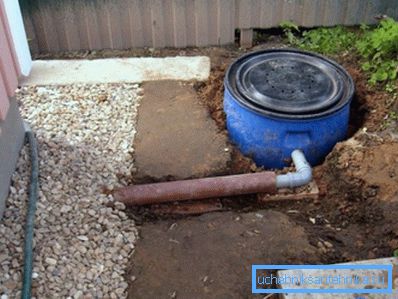

След това монтирайте стандартен сифон с диаметър, тъй като водният поток през летния душ е минимален. Сифона е свързан с пластмасова тръба, която е отклонена отстрани и на няколко метра (по-нататък - по-добре) изкопайте дупка за септична яма.

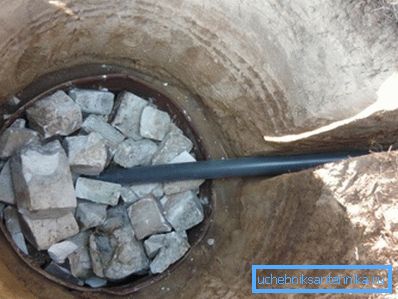

Дълбочината на ямата трябва да бъде около 1,5 метра. Най-лесният начин е да инсталирате метал или пластмаса цев с дупки в дъното, изсипете слой от пясък 20 - 30 см в цевта първо, след това слой от фин чакъл със слой от около 30 см, и запълване на оставащия обем с големи развалини. Това ще гарантира необходимото почистване на водата, преди да влезе в земята във вашия район.

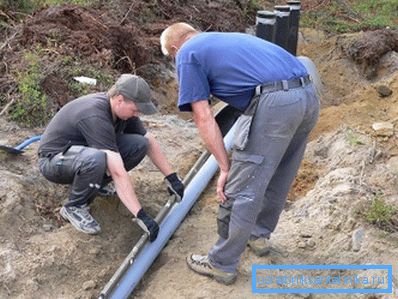

Местата за свързване на купата на палета със стени на кабината са херметизирани със силикон и в близост до ъглите (плотове), че течността не тече покрай купа. Тръбата е положена с наклон най-малко 1,5 - 2 см на метър дължина.

Обърнете внимание! Септичният резервоар трябва да бъде затворен с капак, най-приемливи са пластмасови бъчви с капак върху конеца. Вместо варел можете да използвате бетон, пръстен с голям диаметър или друг съд с подходящи размери.

заключение

Дизайнът на всяка баня изисква ефективна система за отвеждане на отпадъчните води. От своето качество ще зависи от възможността за удобна работа на водопроводните инсталации, така че изборът и монтажът на дренажни вентили трябва да се извършват отговорно. Видеоклипът в тази статия ще ви помогне да предотвратите типичните грешки.
