Диаметри на водопроводи: стандарти, съответствие, избор

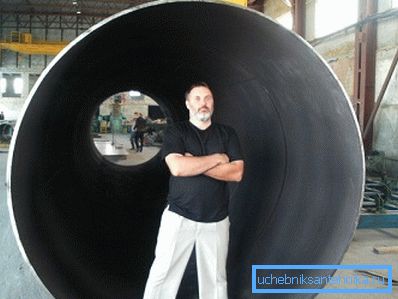

Диаметърът на тръбата за водопровода в частна къща е важна характеристика, от която зависи качеството на водоснабдителната система. Ако по-рано всички размери бяха регулирани от един единствен GOST СССР, сега пазарът представя продукти, които отговарят както на съвременните руски стандарти, така и на чуждестранните норми, докато съветската класификация също се използва.

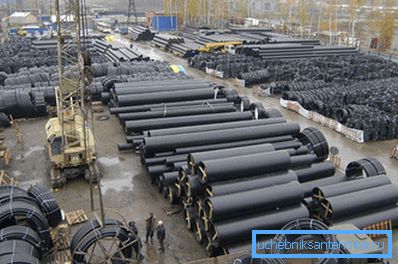

За да не се объркате в този сорт, ще ви кажем как да изберете диаметъра на тръбата за водопровода.

Диаметри на тръбите

Основни характеристики и мерни единици

Има различни видове тръби, които се използват за различни цели.

Тя може да бъде:

• тръби за вода и газ,
• електрически,
• безпроблемно,
• подсилена,
• тръби за специални цели и др.

В зависимост от предназначението на продукта, неговите основни характеристики също се променят.

Нека да разгледаме какви са основните характеристики:

• Номинален проход, Безразмерно количество, което приближава стойността на вътрешния диаметър на продукта в mm или инчове и се използва за удобство при избора и свързването на линиите, окабеляването, фитингите и съединителите;
• Външен (външен) размер, Той е определен като ден. Измерва се външният диаметър на водопроводите в mm;
• Дебелина на стената на продукта, Тя е означена като S и се измерва в едни и същи единици;
• Вътрешен диаметър на тръбите за вода. Обозначава се като "Д" и се измерва в метрични или инчове. Изчислява се по формулата Dv = DN - 2 * S;
• дължина, Зависи от вида, размера и материала на продукта, както и от характеристиките на производството и доставката;
• Тегло на измервателния уред, За стоманата се изчислява по формулата m = 0,02466 * S * (Dn - S), измерена в килограми.

Имаме предвид водоснабдителните системи на ВС, така че ще говорим само за параметрите, съответстващи на този клас. Така че, за да се определи размерът на водопровода, една от най-важните характеристики е параметърът, като стойността на условния пропуск.

Тази стойност е означена по следния начин: DN (според GOST 3262-75) или DN (според европейските норми се нарича номиналният диаметър).

Номинален проход – это округленный в меньшую или большую сторону до ближайшего стандартного значения внутренний просвет изделия. Стандартный ряд содержит величины внутренних размеров, поэтому обозначение DN 15 говорит нам о том, что внутренний проход этого цилиндра необходимо считать соответствующим стандартному размеру 1.5 см.

Обърнете внимание! Необходимо е да се разбере, че на практика истинският вътрешен лумен не може да съвпадне със стандарта, тъй като дебелината на стените може да е различна.

Сега за мерните единици. Всички модерни GOST и норми по правило съответстват на метричната система. Въпреки това, в наследството на 19-ти век имаме една инчова система, а тук често има объркване.

Факт е, че инженери и монтажници на предишните определени части за размера на вътрешния лумен в инчове, но външното измерение е по-голямо с двойна дебелина на стената.

Така че, ако DV на продукта е 1? или 2,54 см, след това, като се вземе предвид дебелината на стените от това време, външното му измерение е 3,35 см. Тази стойност е фиксирана като "проходен инч" или "тръбен инч".

По същия начин тръбната нишка се нарича инч, но истинската й големина е 33,25 мм, а не 2,54 см, което изглежда по-логично. Това е илюстративен пример за това колко неподходящи са традициите в науката и технологиите.

Обърнете внимание! Ако размерът е посочен в маркировката? ?, това означава, че неговият условен вътрешен проход или DN отговаря на стандарта от 1,5 cm, тъй като тази стойност е най-близка до стойността на половин инч (1,27 cm) от всички използвани стандарти.

Метал и пластмаса

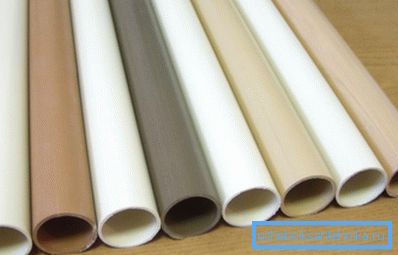

Понастоящем се наблюдава интересна картина: от една страна, всички признават предимствата на пластмасовите продукти, от друга - много продължават да използват стомана и чугун. Също така допринася неговият дял на объркване.

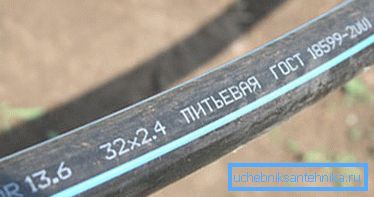

Факт е, че диаметърът на пластмасовите тръби за водопровода често е посочен като външен. В същото време обикновено има индикатор за дебелина на стената, както е на снимката:

Това е мястото, където трудността възниква, тъй като неподготвеният монтьор не разбира какъв диаметър на тръбата за водопровода се счита за правилен, ако две идентични елементи с външен вид на маркировка 32 и 1 (с инч от 2,54 см).

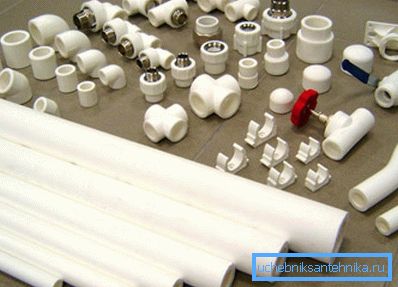

Адаптери за водопроводни тръби с различен диаметър също често се означават в инчовата система. Ако сте начинаещ водопроводчик или просто сте решили да работите със собствените си ръце, тогава по-добре е да имате таблица с кореспонденция от инчовите стойности до номиналните и външните стойности.

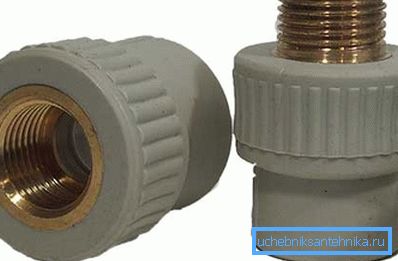

За свързване на металните и пластмасовите части на тръбопровода се използват специални приспособления за адаптер, от едната страна има резба за метал, а от друга - гладка ръкава за запояване на пластмаса.

В този случай стойността на страната на течността може да бъде указана в инчовия пръстен, а отстрани на пластмасовото съединение - стойността, за да се покаже типа, който трябва да бъде свързан с фитинга, и е напълно възможно да е DN в mm. Такива случаи.

Избор на стойности за автономно водоснабдяване

Сега няколко думи за това как да се изчисли диаметъра на тръбата за вода. За точни изчисления се използват различни методи: математическите формули с много стъпки и техники, използването на средни таблици и методологични ръководства и различни програми и онлайн калкулатори също станаха популярни.

Математическият метод е сложен и изисква подходяща квалификация, използването на методологии и таблици също се преподава в инженерни университети и няма профил (или поне някакво техническо) образование, което няма да бъде лесно разбираемо.

Онлайн калкулатори и всякакви програми за плащания от професионални дизайнери имат само усмивки.

Смешното за тях е, че най-подходящите са създадени, така че в 95% от случаите на населени места за апартаменти и частни къщи дават стандартни стойности, които са известни и така, и при изчисляване на сериозни системи разчитат на такъв софтуер и са напълно глупави.

Обърнете внимание! Ако възнамерявате да направите окабеляване между помещения или да извършвате самостоятелно водоснабдяване на обикновена частна къща до 3 етажа, тогава нямате нужда от изчисления.

Инструкцията е проста - използваме стандартни общи ценности и не усложняваме живота си:

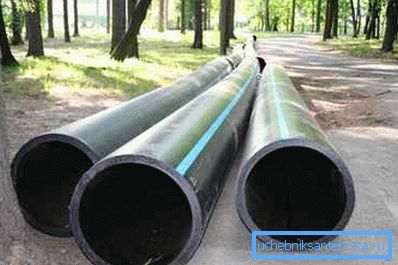

• За полагане на външен тръбопровод от кладенец или кладенец използвайте Дн = 32 - 50 mm, Тъй като за тези цели се използват най-често части от полиетилен с ниска плътност (HDPE), тогава инчовите стойности не могат да бъдат определени;

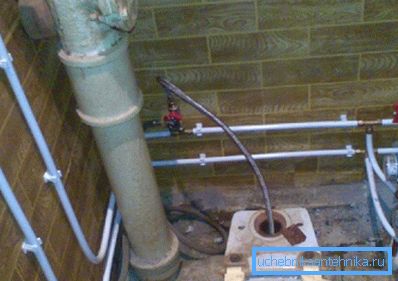

• Вътрешните ремъци са направени от инчови части или DN = 32 мм, Тук могат да се използват както метални, така и пластмасови системи, често се използва полипропилен;
• Горизонтальную разводку по кухне, ванной и туалету – из Дн = 25 - 16 мм (3/4?, ?? или 3/8?).

заключение

За независим подбор и монтаж на водоснабдителни системи е необходимо да се разбере добре размерите, приети в този бранш и техните паритети. Също така трябва да можете да преведете размерите от показателя в инчовата система и да знаете няколко стандартни стойности за величината на условния пропуск.

Видеоклипът в тази статия ще ви помогне да не се изгубите в темата.
