Crane american и подобни фитинги: функции на приложението

В това ще опишем какво е 1 1 2 инча американски петел и подобни фитинги. Освен това ще разгледаме и характеристиките на приложението на тези устройства в изграждането на системи за битово водоснабдяване и санитарни комуникации.

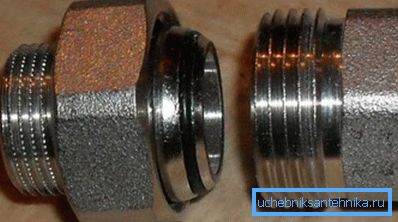

«Американка» - что это такое? Это распространенное название быстроразъемного соединения, состоящего из трех конструкционных элементов: из накидной гайки и двух резьбовых концевиков. Устройство востребовано при построении различных трубопроводов благодаря своей прочности и простоте монтажа.

Основни характеристики

Този тип тръбни фитинги за бързо освобождаване първоначално е разработен в САЩ (оттам и името) и впоследствие се разпространява по целия свят, след като водопроводчиците осъзнаха колко просто и същевременно качествено е инсталирането.

Нека да разгледаме основните характеристики на тези фитинги:

• Кран с ъглови американски и подобни продукти ви позволява да сглобявате и разглобявате главния мотор без да се нуждаете от въртене на тръбите, Това е много удобно за ремонтни работи на тръбопроводи, фиксирани в една позиция.
• Американецът е разглобяема връзка с един съюзник, По този начин е достатъчно да свържете тръбата към съединителя и да затегнете гайката. Характерна разлика от другите съединения е, че съединените елементи са неподвижни.
• Уплътнението на разглобяемата връзка, направено от съединителната гайка, е осигурено от гъста еластична шайба, която изпълнява функцията на уплътнението.

Важно: Успехът на докинг тръби с помощта на "американски" се осигурява чрез взаимодействие с качествено завършен край, върху който нишката е професионално нарязана.

Функции на приложението

Монтажът на тръбопровода се характеризира с дългосрочно уплътняване на тръбната връзка, тъй като се използва специално заострено или плоско уплътнение. Както и целия комплект, уплътняващият материал е подходящ за повторно използване. Следователно, цената му е по-оправдана от разходите за фитинги за еднократна употреба.

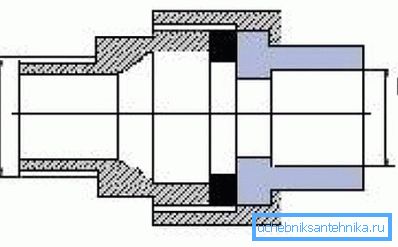

Монтажът с съединителна гайка се различава в малки размери и прави и подравняване на тръбите, които ще бъдат съединени. Всеки край на такова монтиране завършва с фитинга, който е избран в зависимост от вида на докингването. Между фитингите има уплътнение, върху което се навива гайка.

В зависимост от вида на докинг се разграничават следните видове връзки:

• разглобяема резба с вътрешна резба;
• разглобяема резба с външна резба;
• с резба с резба и гайка.

Важно: В зависимост от характеристиките на тръбопровода изброените видове могат да бъдат комбинирани или комбинирани, за да се постигне оптимален резултат.

Характеристики на свързване на фитингите

Както вече беше споменато, в този случай се използва конусно или плоско уплътнение.

Конусното уплътняване има следните предимства:

• Уплътнението е направено в съответствие с схемата "метал-метал" без използването на допълнителни уплътнителни материали, което означава, че е по-надеждна и издръжлива;
• устойчивост на химически и физически въздействия (включително температурни разлики) поради хомогенността на химичните и физичните свойства на уплътнителните материали;
• Възможност за нанасяне с леко (до 5 °) отклонение на осите, съединени участъци на тръбопроводите, без да се нарушава стягането на съединението.

Важно: изброените предимства се осигуряват при условие на висока точност при производството на съединителните части. По-малко взискателно за качеството на компонентите е докингът на тръби с плосък печат. В този случай се използва плосък тефлонен уплътнител, направен под формата на пръстен.

Подобно на повечето фитинги с резба, подробностите за "американски" са направени от неръждаема стомана от марки като AISI321, AISI316 и AISI304 или месинг.

На тялото на фитингите може да се намери маркировка, която да опрости избора на подходящи свързващи елементи. Маркировката показва диаметъра в инчове (напр. 1 инч), степента на стоманата и номиналното налягане в PSI.

Сферичен клапан

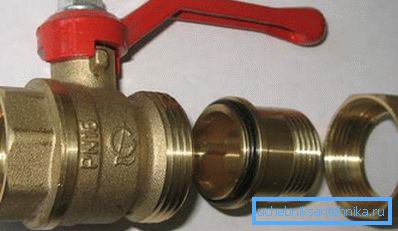

Горните характеристики на водните фитинги са характерни за сферичните вентили като "американски". Този тип спирателни вентили се използва при изграждането на водопроводни и отоплителни системи.

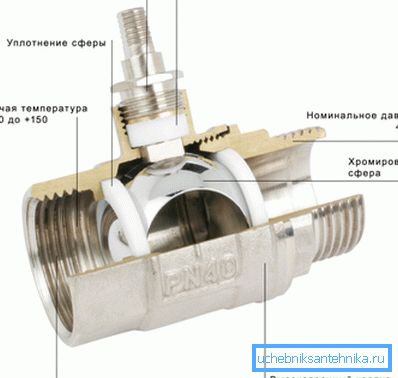

Основният работен елемент на устройството е затвор с характерна сферична форма, въртяща се вътре в корпуса. В сферичния затвор има проходна дупка. Когато проходният отвор е разположен в същата ос с монтажа на приспособлението, водата се подава. Когато отворът е перпендикулярен на отворите на дюзата, захранването с вода спира.

Дизайнът на сферичния вентил не е нов и се прилага универсално за 100 години. Но най-интересните са крановете с връзката "американски". Такива спирателни вентили се използват както в битови, така и в промишлени условия, което се обяснява с оперативната простота и ефективност.

Други видове "американски" фитинги

Американският съединител е монтаж, предназначен за свързване на две коаксиални идентични тръби или за свързване на тръби с различни диаметри.

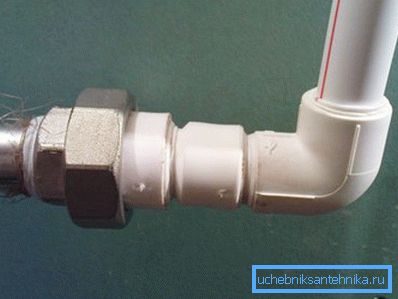

Този тип съединители се различава малко от традиционните съединения. Едната страна на фитинга се завинтва към стоманени тръби, заварени към медни тръби или запоени на тръби от полипропилен или мед. Другата част от фитинга е сгъваема връзка от синдикатите и гайката.

За пълнота на прегледа нека да говорим за ъгловия тип връзка. Ъгловият кран с американски 3 4, както и ъгловите фитинги, направени с помощта на две фитинги и гайка, се характеризират с лесна инсталация със собствените си ръце. Angle docking от американец гарантира допълнително удобство, когато инсталацията се извършва в затворени пространства.

заключение

И така, проучихме какво е американец и каква е инструкцията за неговото използване. Сега ще можете да разберете какъв тип свързващ елемент е необходим за монтаж и да изберете необходимите компоненти на тръбопровода.

Има ли някакви въпроси, които се нуждаят от изясняване? По-полезна информация може да бъде намерена, като гледате видеоклипа в тази статия.
