Crane 11s41p: устройство, характеристики, предимства

Какво представлява сферичен кран 11c41p? Как е уредено? Какви са неговите основни технически характеристики? Колко добър е този клапан на фона на алтернативни решения? Нека се опитаме да намерим отговорите.

Две в едно

Започва с факта, че при почти идентични имена се произвеждат две по същество различни продукти.

1. Давший название этой статье 11с41п - стальной фланцевый вентиль.
2. Шаровый кран 11б41п - латунный вентиль с установкой на трубные резьбы.

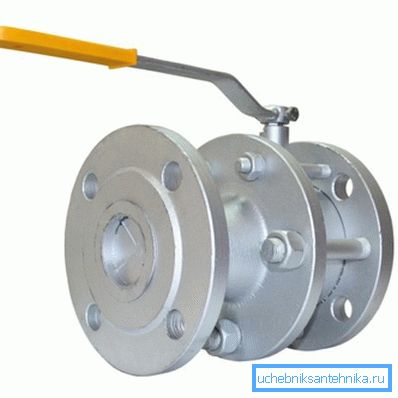

Фланцева стомана

Продуктът с фланци и стоманен корпус се произвежда за тръбопроводи с голям диаметър (DN 50 и по-горе). Фланцовата връзка ви позволява да инсталирате и демонтирате продукта във възможно най-кратък срок.

Кроме того: монтаж на фланцах возможен на прямом участке трубопровода, длиной лишь ненамного превышающем элемент запорной арматуры. Для сравнения - муфтовое соединение труб с возможностью демонтажа требует установки сгона, что увеличивает минимальный установочный размер более чем в два раза.

Представяме техническите характеристики на сферичния клапан 11c41p в стоманен корпус с фланци, взет от мястото на един от производителите.

Полезно е да знаете още няколко неща за фланцирана стомана 11c41p.

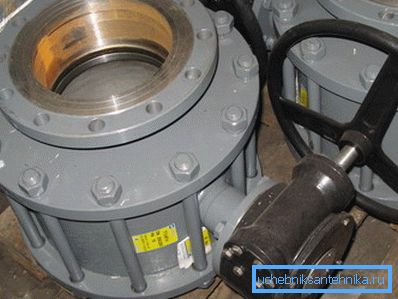

• Продуктите с големи размери (по правило, DU150 и по-горе) са оборудвани с редуктор, намалявайки силата на затваряне и отваряне.

• Монтажната дължина на продукта е равна на дължината на монтажа на стоманения клапан 30с41ж, което позволява подмяна без адаптиране на тръбопровода.
• Производитель оценивает продолжительность службы вентиля в 10 лет или 2500 циклов закрытия - открытия.
• Оптовая цена изделия с редуктором при размере 300 мм достигает без малого 100000 рублей, масса - 288 килограммов.
• Корпус вентиля - разборный, Неговите половини са изтеглени заедно с щифтове с гайки и оребъри.

Свързващ месинг

Сферичният кран 11b41p ни се струва много по-познат: той е типичен представител на семейството на съвременните топкови медни вентили, които се използват в големи количества за ремонт и полагане на комунални услуги.

Както в случая на предходното описание, струва си да направите няколко бележки.

• В магазините можете да намерите голям брой съединители 11b41p до DU50 включително. Големите размери се използват изключително рядко поради трудността да се монтират запечатани резбови съединения с големи диаметри.
• Желтая маркировка ручки означает, что вентиль предназначен для газа. Красная - для отопления, горячей и холодной воды.
• За газ работната температура е ограничена до + 50 ° C. Инструкцията на производителя не е толкова свързана с реалната опасност от изтичане на газ при по-високи температури, както при вероятността от експлозия на сместа газ-въздух при загряване.

Устройство

Несмотря на разницу во внешнем виде и применяемых при производстве материалах, внутри обе версии вентиля выполнены по одной и той же схеме. Затвор осуществляется поворотом рукоятки, передающимся штоком на шар со сквозным отверстием в нем. Герметичность обеспечивается кольцевыми седлами из фторопласта - полимера с низким коэффициентом трения.

предимства

Чем шаровые вентиля выгодно отличаются от основных конкурентов - винтовых и пробковых вентилей?

• За разлика от винтовите спирателни вентили, сферичният клапан има много по-ниско хидравлично съпротивление.

Полезно: слово "полнопроходной" в описании вентиля означает, что его наименьший внутренний диаметр равен внутреннему диаметру присоединяемого трубопровода.

• На практика няма нужда от поддръжка. За сравнение: както винтови, така и коркови клапани изискват периодична опаковка за пълнеж; замяната на винтовете изисква подмяна на износеното уплътнение.
• Корковият клапан изисква значителна сила за промяна на положението на щепсела: при завъртане металният щепсел се втурва срещу метала на корпуса. В случай на сферичен кран, ролята на седлото, както вече беше споменато, е пластмаса с нисък коефициент на триене.
• Винтовият клапан трябва да се монтира стриктно в посоката на стрелката на корпуса. Контрастът може напълно да откъси клапана. Освен това: отделянето на клапана ще бъде придружено от хидравличен удар, който е напълно способен да счупи резбовите и монтажни тръбни връзки на инженерната система.

Баловете (както наистина, така и корк) по време на монтажа със собствените си ръце могат да бъдат поставени на всяка позиция.

• Накрая, корпусът на винтовия вентил събира всички замърсители, които се движат по системите на ВС, БГВ и отопление. Под седалката на клапанния вентил, експлоатиран в продължение на поне десетилетие, винаги е възможно да се открият находища от насип, пясък и мащаб. Постепенно те намаляват пропускливостта на тръбопровода до нула.

Сферичният вентил просто няма джобове, които могат да съхраняват шлака.

Заключение

Надяваме се, че читателят няма да намери прословути похвали за решението, което обсъждаме с рекламата: авторът само споделя своя опит в комуникацията с различни видове спирателни вентили. Допълнителна информация за това как може да се използва 11c41p ще предложи видео в тази статия. Успех!
