Crane 11b38bk и неговите далечни роднини
В этой статье нам предстоит познакомиться с несколькими отечественными кранами. Они существенно различаются материалом и конструктивным исполнением. Мы объединили их в одном материале по единственному признаку - близким буквенно-цифровым обозначением.
Терминология
Първо ще се запознаем с основните понятия, свързани с проектирането на вентили.
- винт наречен кран, който блокира водата поради въртенето на винтовия прът с подвижен клапан в края. Вентилът е притиснат към седалката и затваря дупката в нея.
- корк клапанът затваря тръбопровода, като завърта конусообразната сърцевина с проходен отвор. За този тип спирателен вентил се характеризира с доста голяма сила, необходима за промяна на положението на щепсела.
Обърнете внимание! Кранове с големи размери често са снабдени със система за захранване на смазочни материали, което намалява триенето между щепсела и корпуса.
- тОПКА кран отличается от пробкового формой затвора (шар вместо усеченного конуса) и наличием уплотнительных седел, выполненных из материала с низким коэффициентом трения - фторопласта или тефлона.
- тройно наречен кран, който има три клона за работната среда. В зависимост от позицията на затвора те могат да образуват различни конфигурации, които пренасочват потоците в желаната посока.
Позволете ми да ви запозная
Вентил 11b38bk
Перед нами пробковый трехходовой кран, предназначенный для установки манометра. Цена - 130 - 200 рублей в зависимости от исполнения. Материал корпуса и пробки - латунь.
Все виды кранов 11б38бк - натяжные. Это означает, что герметизация вентиля осуществляется только за счет прижима пробки к корпусу гайкой на проходящем насквозь хвостовике; сальниковая набивка отсутствует как класс.
Няколко варианта на крана могат да бъдат намерени при продажба:
- С дръжка и без нея.
- С размери на конците DU15 и M20x1.5.
- С вентилатор за освобождаване на налягането и фланец за връзка с контролен манометър.
Вентил 11h38p
Кран 11ч38п - довольно экзотический гибрид, шаровый вентиль с чугунным корпусом.
Ето и характеристиките на този тип продукти.
параметър | Значение |
размери | ДУ15 - ДУ80 |
Материал корпуса | Чугун |
Материал затвора | Неръждаема стомана |
Печат на затвора | флуоропласт |
Щампов печат | жлеза |
Работно налягане | РУ6, РУ10 |
Работна температура | * 100 |
Работна среда | Вода, нефт, нефт, газ |
За крана е любопитен да знае още няколко неща.
- Производителите им предлагат само за съединители с вътрешни тръбни резби от двете страни.
- Герметичность вентиля по ГОСТ 9544 - 2005 соответствует классу С. С практической стороны это означает, что в закрытом состоянии вентиль на законных основаниях может слегка травить. Для шаровых кранов в целом это нехарактерно.
- Дръжката се поставя под дръжката, но не е включена в комплекта.
Портал 11c31p
Crane 11c31n се отнася и за сферичните вентили, но се различава значително от относителните им 11h38p.
параметър | Значение |
Връзка към тръбопровода | Сварка |
размери | ДУ15 - ДУ300 |
Жилищна версия | всички заварени |
Материал корпуса | Стомана 20 |
Материал затвора | Стомана 14Х17Р2 |
Стволов материал | Стомана 10X13 |
Печат на затвора | флуоропласт Ф4К20 |
Щампов печат | Каучук IRP-1287 |
Работно налягане | RU25, RU40 |
Запечатва се съгласно GOST 9544-2005 | Клас А |
Моля, имайте предвид, че за да компенсират износването на клапанните седалки, те са оборудвани с дискови пружини от неръждаема стомана.
Вентил 11с321бк

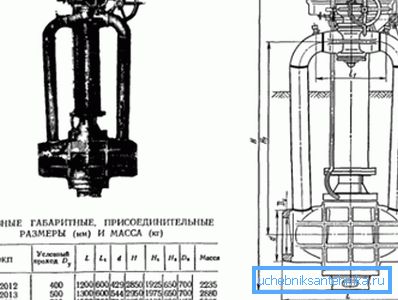

Кран 11с321бк - довольно экзотический пробковый вентиль, предназначенный для работы в газопроводах при температуре среды до +70 градусов.
размери крана - ДУ400, ДУ500 и ДУ700; масса - от двух до пяти тонн. Поскольку при таких габаритах пробку крана своими руками, очевидно, провернуть невозможно, конструкция дополнена червячным редуктором и системой подачи смазки к пробке. Соединение с трубопроводом - сварное.
Любопитни характеристики на продукта:
- Кранът е монтиран строго вертикално. Тази инструкция е свързана с необходимостта от периодична поддръжка на редуктора.
- Тялото му е оборудвано с байпас, който изравнява налягането от двете страни на щепсела. Кранът е снабден със собствен кран.
- Корпус крана изготовлен из углеродистой стали, пробка - из чугуна.
Вентил 11c32p
Кранът 11c32n е практически идентичен във всички отношения с това, което вече разгледахме.
- Конструкция вентиля - шаровая, с затвором из нержавеющей стали и фторопластовым уплотнителем.
- Размер - от 15 до 300 миллиметров.
- Работно налягане - 25 или 40 атмосфер.
- Корпус - цельносварной стальной.
- Наработка на отказ - не менее 7000 циклов.
Принципиальное отличие - лишь в способе присоединения к трубопроводу: в этом случае для него предусмотрены фланцы. Они обеспечивают, с одной стороны, быстрый демонтаж с возможностью замены вентиля (причем без обязательного полного осушения трубы); с другой же - необходимость предварительной адаптации трубопровода под кран.
Вентил 11с33п
Шаровой кран 11с33п - почти полный дубликат предыдущего изделия.
Точно защото:
- Размерът на монтажа му е настроен така, че да съответства на размерите на стоманения шпиндел 30с41ж. Тази функция ви позволява да я инсталирате на мястото на клапана, без да смирите фланците на тръбите.
- Работно налягане несколько меньше, чем у близнеца - всего 16 кгс/см2.
Заключение
Разбира се, в рамките на статията, разгледахме само малка част от произвежданите от местната промишленост клапани. Както обикновено, можете да намерите допълнителен материал, като гледате видеоклипа в тази статия. Успех!
