Чертожен чертеж: разновидности и структурни характеристики

В тази статия ще разгледаме чертежа на хидравличния кран и също така ще ви разясним какъв е повсеместният спирателен вентил, използван за изграждането на различни тръбопроводи.

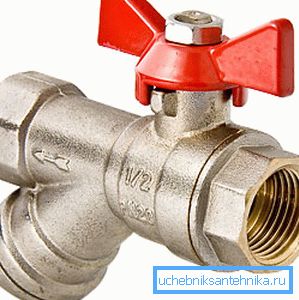

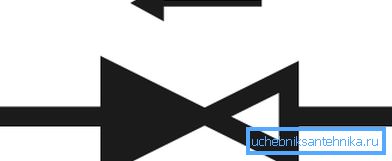

Освен това ще определим как се извършва обозначаването на крана в чертежа, така че тези символи да са ясни за водопроводчиците, участващи в оборудването на строителната площадка с водопроводно оборудване.

Но първо нека да поговорим за основните типове, използваните кранове и техните структурни характеристики.

Основните сортове

Понастоящем, когато се оборудват жилищни къщи със спирателни вентили, се използват следните модификации на тръбопроводите:

• Модификации с един клапан, предназначени да доставят само студена или топла вода;
• смесители с два клапана;
• едно-лостови миксери;
• Модификации, снабдени с термостат;
• безконтактни кранове.

Да разгледаме изброените категории устройства по-подробно.

Единични клапани

Конструкцията на еднополюсния кран предполага наличието на един маховик. Поради това използването на устройството дава възможност за управление на дебита, но не на температурата.

Най-голямото използване на такива устройства, намерени в подреждането на страната вили и бани, където няма разпоредба за топла вода. Този тип спирателен вентил се състои от корпус от метал (неръждаема стомана, месинг, мед, силиумин и др.), Който включва кран с гумена обвивка или керамичен уплътнител.

Гнездото е свързано с корпуса с резба. Има обаче модели, в които тялото и гърлото са едно цяло. Сърцевината на заключващия механизъм се завинтва в тялото и се фиксира в него, използвайки тръбни резби и уплътняващи гумени пръстени.

В съответствие с вида на заключващия механизъм, еднопосочните вентили са разделени на следните модификации:

• Полуревергажни кранове, състоящи се от две комбинирани керамични плочи, По време на работа пръчката се върти и завърта горната плоча, която се върти спрямо фиксираната долна плоча. Когато плочите се комбинират, водоснабдяването се окачва и когато отворът е отворен между плочите, водата тече свободно.
• Модификация на червей тип работи в резултат на ротационно-транслационно движение, Единият край на крана е оборудван с уплътнение от гъста гума. Когато пръчката се върти, гуменото уплътнение се притиска срещу "седалката" и блокира подаването на вода. Обратно, когато уплътнението се върти в посока обратна на часовниковата стрелка, докато пръчката се върти, захранването с вода се възобновява.

Смесители двухвентильного типа

Смесители с двумя отдельно расположенными маховиками - это приборы, которые позволяют одновременно регулировать напор и температуру подачи воды. К прибору осуществляется подача холодной и теплой воды. Поэтому такое сантехническое оборудование является оптимальным вариантом, как для ванных комнат, так и для кухонь.

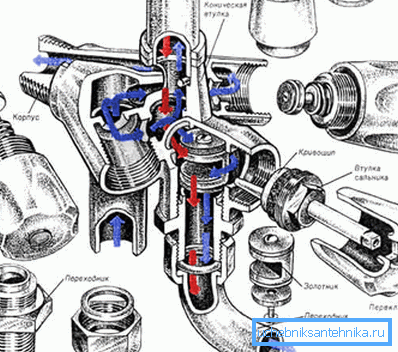

Дизайнът на двувходовия смесител включва следните елементи:

• два отделни клапана, всеки от които завърта пръта на отделен патрон;
• патрони за управление на захранването с топла и студена вода;
• отвор за изхвърляне на вода;
• аератор, разположен на гърлото, предназначен за грубо почистване на потока и за предотвратяване образуването на спрейове;
• превключвател (регулатор), който променя посоката на протичане от гърлото към каната за напояване.

Важно: При избора на смесител с две вентили се уверете, че корпусът му е направен от неръждаема стомана или месинг. Измененията, направени от черен метал или силумин, въпреки че цената им е ниска, бързо се провалят.

Сферични миксери с единични лостове

Пазарът има широк спектър от сферични вентили, но сега става дума за модификация с един лост, предназначена за домашна употреба.

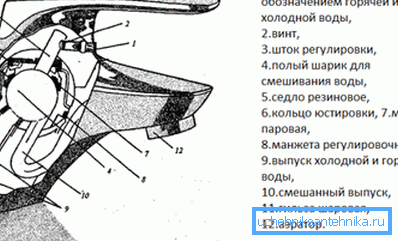

Водопроводното оборудване със затварящ елемент тип топка се състои от следните части:

• корпус със скоби за свързване на маркучи и монтажна плоча;
• лост за управление на водоснабдяването;
• патрон за топка;
• уплътнителни уплътнения;
• отделен шлаух или шлюз, комбинирани с тялото;
• аератор.

Характерна разлика на такива смесители от други заключващи устройства е наличието на сферична топка под формата на куха топка с три дупки.

За тази касета се използва специална гумена седалка. Сферичният патрон с лоста е фиксиран в корпуса с помощта на маншет и заключващ пръстен.

Устройството се задейства чрез повдигане на лоста. След като лостът се повдигне, водата се захранва или смеси.

Важно: Когато купувате смесител, уверете се, че металът на тялото с дебелина не е по-малък от 0,2 см. Разбира се, материалът за производство на кутията трябва да бъде от неръждаема стомана или месинг. В допълнение, преди да купите, трябва да опитате гладкостта на лоста, ако движението е буен, закупуването на такова устройство трябва да бъде изоставено.

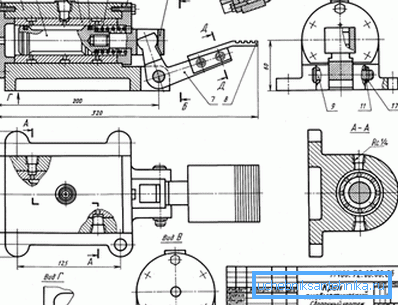

Устройството за миксери с термостат

Инструкцията за прилагане на такъв кран се характеризира с простота и удобство. Факт е, че е достатъчно да регулирате температурата на водата веднъж и след това можете да настроите само главата на потока.

Такая функция обеспечивается наличием термостата - специального устройства, которое реагирует на температурные изменения и поддерживает эти показатели на едином уровне. За исключением термостата, устройство таких приборов мало чем отличается от комплектации обычных смесителей. (См. также статью Как установить смеситель на раковину: особенности.)

Кранове с термостат се състоят от следните елементи:

• стоманено или месингово тяло;
• маховици или регулираща дръжка;
• керамичен патрон;
• допълнително оборудване за душ модели.

Важно: Устройствата, оборудвани с термостат, са високотехнологично оборудване и следователно, когато се продават, те трябва да бъдат покрити от гаранцията на продавача или производителя.

заключение

Сега, когато знаете какъв е монтажният чертеж на водопроводното оборудване, можете да определите от кои части кранчето е сглобено и кои части могат да бъдат отговорни за различните проблеми. По този начин наличието на схема на оборудване позволява да бъде обслужвано и ремонтирано от собствените си ръце.

Има ли някакви въпроси, които изискват изчерпателно обяснение? По-полезна информация може да бъде намерена, като гледате видеоклипа в тази статия.
