Батерия тип неръждаема стомана - видове и характеристики
Сферичният вентил, направен от неръждаема стомана, се използва в тръбопроводите като спирателен вентил, който напълно покрива потока на работната течност. В тази статия ще разгледаме характеристиките на това устройство и обхвата на приложението му.
Обща информация
Итак, шаровой кран - это разновидность трубопроводной арматуры, запирающий элемент которой выполнен в форме сферы, отсюда и такое его название. Надо сказать, что подобная конструкция известна человечеству уже более сотни лет.
Първоначално това устройство не е било в голямо търсене, но с навлизането на различни съвременни материали, включително неръждаема стомана, е широко разпространено. Основното предимство на този клапан е простотата на конструкцията и в резултат надеждността и издръжливостта.
Устройство и функции

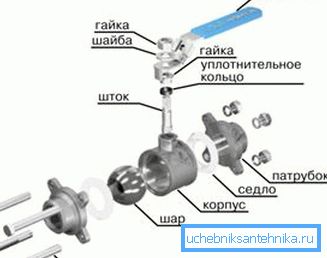

Както всеки друг спирателен клапан, сферичният вентил, изработен от неръждаема стомана, се състои от два основни елемента:
| Корпуса | Възможно е да има различни форми, в зависимост от предназначението на устройството. |
| Преместващ елемент | Това е топка, фиксирана в седалките. В топчето има проходен отвор, който служи като проход за течността или газа. |
В спирателните вентили за битови нужди, като правило, диаметърът на отвора е равен на вътрешния диаметър на тръбата. Затова се нарича пълно преминаване.
Най-често този тип спирателни вентили се използват в следните типове тръбопроводи:
- Водопроводах;
- Газопроводи;
- Термични проводници.
Удобства
Преди всичко трябва да се каже, че сферичният вентил, изработен от неръждаема стомана, не е проектиран да работи като дроселен или регулиращ вентил. То трябва да се използва стриктно според целта, т.е. за да блокирате или отворите напълно потока.
Отварянето на арматурата се извършва чрез завъртане на копчето обратно на часовниковата стрелка на 90 градуса, т.е. до края. За по-лесна употреба дизайнът има ограничители за движение на лоста.
достойнство
Сред предимствата на въпросния клапан са следните:
- Малък размер;
- Простота конструкции;
- Удобен контрол на собствените си ръце;
- Липса на застояли зони;
- Обикновени инструкции за инсталиране;
- Висока стегнатост;
- Надеждност и издръжливост;
- Ниска цена, поради простотата на дизайна.
Поради тези причини този клапан се намира в почти всеки апартамент и всеки дом.
недостатъци
Заедно с положителните моменти, въпросният продукт има някои недостатъци, които са дадени по-долу:
- Няма възможност за регулиране на потока. Ако използвате устройството за тези цели, то бързо се обезценява.
- Възможност за използване само за системи с ниско налягане - за газопроводите не повече от 10 бара и за водопроводни тръби не повече от 16 бара.
- Ограничен диапазон от размери - колкото по-голям е диаметърът на тръбите, толкова по-трудно е да се намери подходящо устройство за тях.
Съвет! Заедно с пластмасов тръбопровод могат да се използват пластмасови сферични кранове, тяхната цена е по-ниска от тази на неръждаемата стомана, докато издръжливостта и надеждността са на високо ниво.
видове
Класификацията на армировката се извършва на няколко основания:
| Според формата на пасажа | Има няколко типа:
|
| Според материала на уплътнителя | Уплътнителят може да бъде:
|
| Форма на корпуса | Съединителите могат да бъдат разположени една спрямо друга:

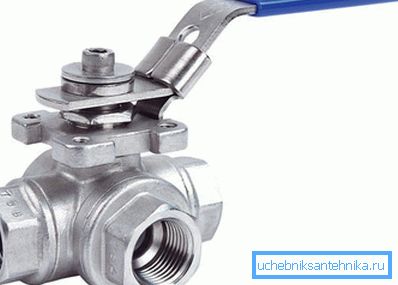

Освен това устройствата са прави и тристранни. |
| По пътя на монтажа и вида на конструкцията на каросерията | Има:
|
Особено важно е начинът на монтаж и вида на конструкцията на корпуса, тъй като това засяга обхвата на приложение, поради което по-долу ще станем по-запознати с характеристиките на тези устройства.
свързване

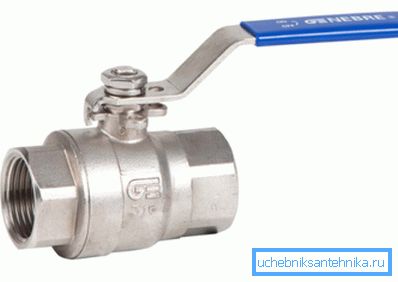

Ключалката от неръждаема стомана с куплунг има вътрешна резба от двете страни. По принцип такива фитинги се използват за водопроводни тръби.
По пътя на управлението тези устройства се предлагат в три типа:
- лост;
- Електрическо задвижване;
- Намаляване на предавките.
Ако номиналният диаметър не надвишава DN125, устройството се задейства с лост. Ако диаметърът е по-голям, оптималното решение е управлението на скоростите. Електрическият задвижващ механизъм се използва навсякъде, където се използва двуточково управление или трудно достъпен е затварящият клапан.

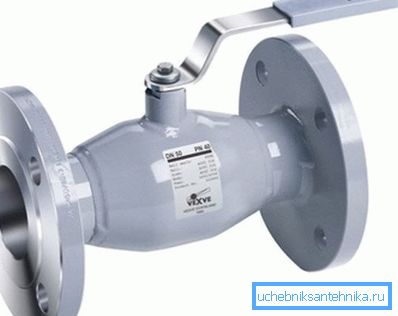

фланговия
Сферичният вентил от неръждаема стомана се използва в нефтената и газовата промишленост. Те се използват в тръбопроводи, транспортиращи газ, нефт, както и други химикали.
Тъй като е лесно да се отгатне от името, неръждаем фланцов кран е монтиран с помощта на фланци, които се предлагат от двете страни.
Основните предимства на това устройство са:
- Ниска цена;
- Дълъг експлоатационен живот;
- Възможност за прилагане на суспензии, вискозни и замърсени носители, утайки и др.
Разбира се, сферичен кран от неръждаема стомана може да се използва само ако тръбите са оборудвани и с подходящи фланци.

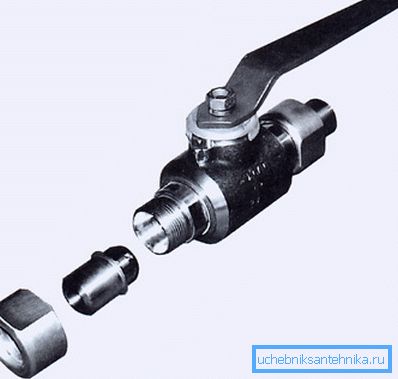

зърно
От съединението се различават главно по това, че имат външна резба. Най-често се използва в нефтохимическата промишленост. Устройството е прикрепено към тръбите посредством съединителни гайки.

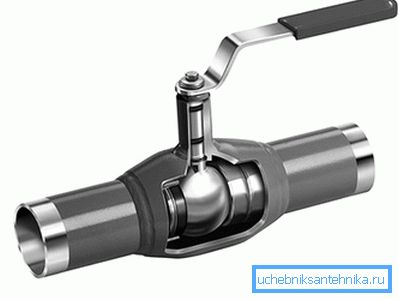

заварка
От всички гореспоменати продукти този спирателен вентил е различен по това, че е монтиран чрез заваряване. Най-често се използва в топлофикационни системи. Основното предимство на този дизайн е пълната плътност на връзката. (Виж също статия Херметик за тръби: функции.)
Съвет! Устройства с малък диаметър могат да се използват за битови нужди като дренаж. Например, можете да използвате такъв кран за варел от неръждаема стомана.
заключение
Неръждаемите клемни клапани са широко използвани в голямо разнообразие от приложения. Това се дължи на тяхната простота, надеждност и голям избор на корпусни конструкции.
От видеото в тази статия можете да получите повече информация по тази тема.
