Автоматизация на сондажни помпи: основно регулиране на

Правилно избраната помпена помпа с автоматизация е "сърцето" на цялата водоснабдителна система. В същото време работата на автоматичния блок е също толкова важна, колкото и функционирането на самото повдигащо устройство.

В тази статия ще опишем основните принципи, чрез които се регулира работата на такова оборудване, и дайте някои съвети, които ще бъдат полезни за майсторите в самопроектирането и монтажа на системата.

Основи на автоматичния контрол

Помпата, монтирана в самия сондаж, е в състояние ефективно да изпълнява само една функция, а именно да вдигне водата до предварително определена височина. Необходимо е обаче да се работи в този режим само ако кладенецът се изпомпва.

Във всички останали случаи е важно потокът от вода да бъде контролиран.

• Естествено, не е възможно да се регулира ръчно работата на помпената система, тъй като помпата е под земята на значителна дълбочина, Поради тази причина контролът се осъществява на принципа на обратна връзка - автоматиката за помпата за оттичане на устието възприема тези или други параметри и съответно регулира работата на помпата.
• Пример за такова регулиране може да бъде стартирането на двигателя на помпата, когато налягането на системата спадне, Веднага щом водният поток води до намаляване на налягането, информацията се подава към управляващото устройство и помпата се включва.

Обърнете внимание! За да се случи това по-рядко, а не след всяко включване на крана, в системата е инсталиран специален приемник. Благодарение на дизайнерските характеристики, той осигурява гладко стартиране, което спестява живота на помпата.

• Точно този принцип се използва за акумулатори: след като резервоарът бъде напълнен до определено ниво, помпата се изключва и водоснабдяването се прекъсва.
• Важна задача на автоматизираното изпомпване е да се защити устройството: ако е необходимо (работа без вода, замърсяване с пясък или прах), тя се изключва, което я предпазва от счупване. Като се има предвид, че цената на висококачествените модели е доста голяма, тази функция може да бъде много полезна.

По-долу ще разгледаме по-подробно примерите за корекции, споменати тук.

Видове автоматизация

Настройка на налягането

За отделни кладенци е за предпочитане да се инсталира набор от съоръжения, които регулират нивото на налягане в системата. За тази цел приемник от мембранен тип е вграден във водния кръг от кладенеца, който може да компенсира водното удавяне и да поддържа прекомерно налягане в тръбите.

Корекцията се извършва по следния начин:

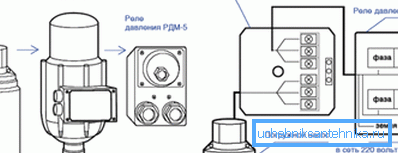

• Превключвателят за налягане (монтиран отделно или включен в автоматичната помпена станция) се настройва на два параметъра: нивото, при което захранването с вода е включено, и нивото, на което помпата се изключва.

• За да се избегне прекалено често включване, регулируемите граници се избират според капацитета на помпата и характеристиките на приемника.

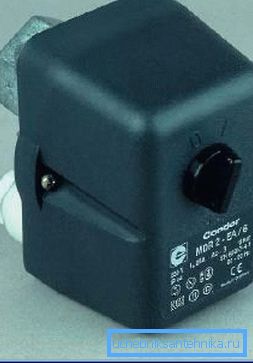

• За работа с максимално качество използвайте индустриални релета (XMP от Telemecanique, MDR от Condor и други подобни). Те издържат на ток със значителна мощност (15-16 А) и са оборудвани с надеждни контакти. По-малкото от професионалното реле е липсата на калибриране: за настройка се използва манометър, който оказва неблагоприятно въздействие върху точността.

• Домашните устройства са по-лесни за използване, но по-малко надеждни. Ако нямате подходящо умение - по-добре е да не се опитвате да конфигурирате себе си, но оставете тази задача на професионалисти.

Съвет! Когато се използват домашни релета, експертите препоръчват използването на допълнителна автоматична защита, инсталирана в отделен шкаф за управление,

Регулиране в зависимост от нивото

Контролът на нивото на пълнене на резервоара е необходим, ако водоснабдяването се организира с резервоар на водна кула или хидроакумулатор в таван.

Регулирането се осигурява чрез функционирането на една доста проста система:

• В резервния резервоар с вода се монтират няколко електрода - така наречените сензори за пълнене.
• Когато нивото на водата се промени, електродите са съответно затворени или отворени.
• Веднага след като водата достигне горната маркировка, релето за наблюдение изключва помпата и захранването с вода спира.
• Когато се достигне долната маркировка, помпата се активира, като възобнови подаването на вода към резервоара.

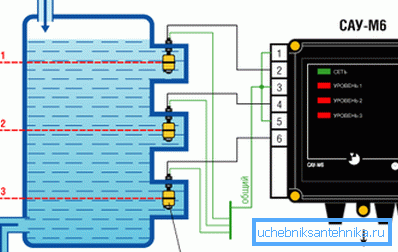

Вместо електроди, подобни системи понякога са оборудвани с така наречените плаващи превключватели. Тези устройства обаче са по-малко надеждни и имат малък резерв за работа.

Обърнете внимание! Във всеки случай инструкцията препоръчва инсталиране на аварийна система за източване на резервоара или инсталиране на отделен алармен блок в случай на преливане.

Системите за регулиране, "обвързани" с нивото на водата в резервоара, се използват по-често за масовото водоснабдяване. Помпите за кладенци с ниво на автоматизация са много по-дълги, тъй като техният режим на работа е по-стабилен. Освен това спестяването на ресурси се улеснява от липсата на краткосрочни стартирания.

Защитни механизми

Друга важна функция на системите за регулиране е защитата на самия механизъм. Автоматичната помпена помпа обикновено е оборудвана с няколко предпазни устройства, което позволява да се поддържа в работно състояние дори при големи натоварвания.

Основните причини за разпадане на устройството са:

• Увеличете или намалете напрежението в мрежата.
• Работа на електрическия мотор при екстремно натоварване за дълго време.

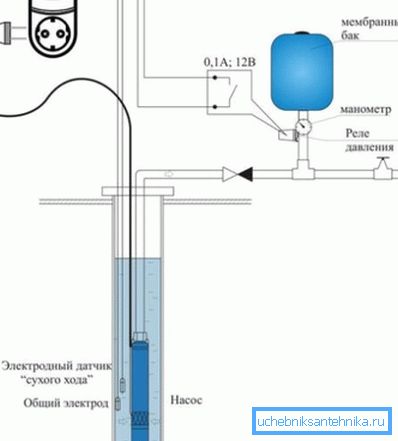

• "Сухо спиране", т.е. функциониране на помпената част без вода.

Всяка от тези причини трябва да бъде премахната:

• За да се стабилизира захранването, релетата се използват за осигуряване на мониторинг на напрежението. С настоящите вълни, подобно устройство просто изключва помпата. Съвременните модели са оборудвани с реле за времезакъснение, което предотвратява честото включване на устройството по време на поредица от напреженови вълни.

Обърнете внимание! В промишлени водоснабдителни системи могат да се използват настоящи стабилизатори, но тяхното използване е доста скъпо.

• За да се гарантира, че двигателят не прегрява при високи натоварвания, се използва така нареченото реле за термично ток. Регулирането на тази част се извършва по такъв начин, че нейните параметри да съответстват на номиналните характеристики на помпата.

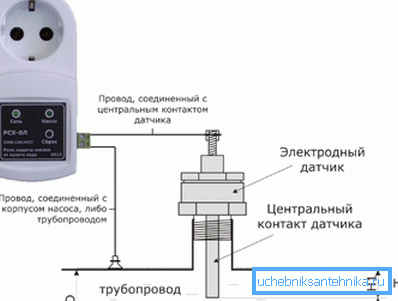

• Защитата срещу сухо спиране се вгражда все повече в самата помпа. Тази настройка се нарича "непряка": помпата се изключва, когато поточната част започне да работи неактивно. Това обаче увеличава износването на всички части.
• По-надеждна е настройката на устройството до нивото на водата в кладенеца: както в случая на резервоар, могат да се използват или сензори, или плувки.

Всички тези механизми могат да бъдат сглобени или върху мълчаливи PCB или на базата на микропроцесори. Процесорните системи за автоматично регулиране са по-надеждни, но те струват много повече и те трябва да бъдат създадени от професионалисти.

заключение

Автоматизирането на кладенци, оборудвани с електрическа потапяема помпа, позволява значително да се оптимизират всички работни процеси. В същото време, ние не само ще намалим разходите за електроенергия, но и ще намалим износването на самото помпено устройство. За повече информация по тази тема вижте видеоклипа в тази статия.
