Автоматизация на кладенеца: от какви елементи се състои и за

При оборудването на водоснабдяването с използване на подземни ресурси е изключително важно да се избере правилната автоматизация за него.

Терминът "автоматизация на кладенци" означава набор от устройства, състоящи се от:

• контролни релета;
• електрически уред;
• различни защитни системи, чиято цел - за да се предотврати опасността от счупване на двигателя и самата помпа.

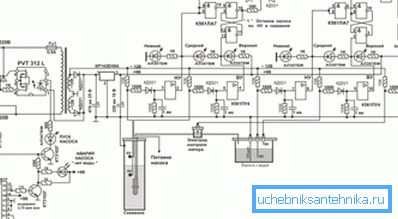

Автоматично управление на помпата

Най-често се използват две схеми на управление за стартиране / спиране на потапящата се помпа:

• по обем вода в резервоара за съхранение;
• на нивото на налягането във водоснабдяването.

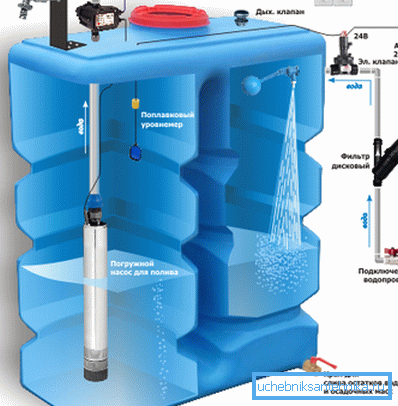

Контролира работата на нивото на водата

Такава схема се използва, когато потопяеми помпи се използват за водоснабдителни съоръжения или за зареждане на специален резервоар, от който се подава вода към потребителите чрез допълнителна помпа.

1. Вътре в резервоарите за съхранение се монтират сензори със специално ниво. Те с помощта на командни релета наблюдават долния и горния праг на пълнене на резервоара. В зависимост от обема на водата релетата дават команди за стартиране или спиране на помпата. Сензорите могат да бъдат плаващи или електродни. Първите са по-малко надеждни, защото техният трудов живот не е страхотен.
2. Капацитетът на резервоара за вода трябва задължително да бъде оборудван с авариен преливник, в случай че той прелисти.

Обърнете внимание! Основното предимство на тази схема е стабилността на помпата. Хидравликата в същото време е постоянна, защото Номиналният разход се изчислява въз основа на височината, състояща се от дълбочината на кладенеца, височината на водната кула и 1/2 метра от канала. Всеки цикъл е равен на изразходването на целия обем на резервоара / кулата, като се взема предвид текущия поток вода. Опасността от отвличане на двигателя се предотвратява, което увеличава експлоатационния му живот.

Контрол на помпата чрез натиск

1. Според тази схема помпата се управлява от релейна команда, която е монтирана на тръбопровода. Той определя две стойности: налягането, при което да включите или изключите помпата.
2. Това автоматично захранване на водата от кладенеца е най-често използвано за отделни кладенци, за разлика от предишната схема, характерна за колективните системи за водоснабдяване.
3. Като правило в този случай се използват приемници (мембранни танкове). Те са необходими, за да се запази необходимото свръхналягане в системата, както и да се компенсират ниските разходи и хидравличните удари.
4. Много е важно правилно да регулирате релето на базата на параметрите на помпата и обема на приемника. Така че помпеният агрегат не работи твърде често, е необходимо да се настроят горните и долните прагове на налягането, като се започне от средната зона на характеристиките на помпата. Стойностите на хистерезис трябва да бъдат избрани от 1,2 бара до 2,5, като се имат предвид данните за максималните включвания на помпата в определено време.

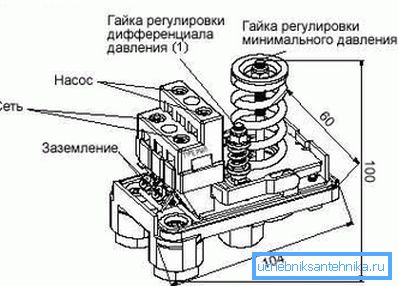

Релетата за налягане, които се използват в тази схема, са разделени на промишлени и битови аналози.

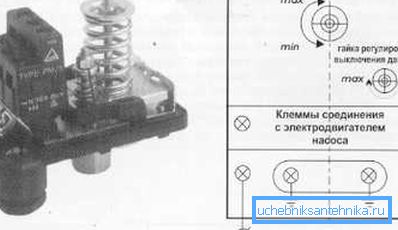

1. Първите от тях са оборудвани с мощни контактни групи и могат да издържат на текущата сила до 16 ампера. Те обаче нямат калибрираща скала, показваща диапазона на налягането за регулиране.
2. Поради това е необходим манометър за конфигуриране на такива релета.
3. Предимството на такива устройства за кладенеца е възможността да се използва в електрически вериги за директно управление на помпата. В допълнение, индустриалните устройства имат висока надеждност и точност.
4. Против - малка точност на настройка и малък работен ресурс, поради влиянието на силните изходни токове. Устройствата имат нискочестотни контакти и трябва да бъдат превключвани чрез външен стартер.

Инструкцията изисква използването на контролни шкафове със или без допълнителна защита за работата на помпата заедно с индустриалния тип реле.

При монтажа на релето за домакинствата е достатъчно да свържете помпата директно с помощта на контактите си към мрежата. Простият дизайн и ниската цена на устройството го правят популярен сред купувачите.

Обърнете внимание! Това спестяване обаче се компенсира от допълнителните разходи, свързани с подмяната на релета, които не се различават по отношение на издръжливостта. В допълнение, дори ако поставите новото устройство сами, трудно можете да възстановите настройките му и да проверите работата.

Предпазни устройства за помпата

Основните причини за повреда на помпените помпи:

• функционирането им при ниско / високо напрежение в електрическата мрежа;
• претоварване на двигателя;
• работата им на празен ход, с други думи - без вода.

Методи за осигуряване на защита

1. Най-добрият начин е да направите качеството на помпата - използвайте AC стабилизатори, Често автоматизацията на кладенеца на арсена включва реле, което следи напрежението. Изключва помпата, когато напрежението падне и регулира асиметрията и последователността на фазите на трифазните мотори.

1. При претоварване електродвигателите са защитени от термични (токови) релета, Те изключват уреда, когато се достигне зададената текуща стойност. Важно е разпространението на настройките на такова реле да съвпадне с номиналния ток на помпата.
2. От празен ход на помпите се защитават по два начина, Директно - с обема на водата в резервоара / кулата, използвайки сензори за електрод или плувка. Непряко - от големината на тока или изменението във фазите и напрежението на двигателя, използвайки реле.

Минус косвения вид защита - неговото второстепенно. Релето за управление реагира само когато лагерите и блокът за потока вече нямат вода, което ги охлажда и смазва.

Когато продукцията на помпата е по-висока от дебюта на кладенеца, това се случва няколко пъти на ден. Това намалява живота на потапящата се помпа. Поради това е желателно да се постави електродно устройство за регулиране на силата на звука. Това прави възможно изключването на помпата преди да настъпи злополука.

Видове защитни устройства

Различни видове и комбинации от устройства могат да се използват за защита и управление на помпата.

Те са разделени на 3 категории:

• стартови устройства, базирани на печатни платки QA-50B или QA-60C;
• релейни управляващи устройства;
• устройства, базирани на микропроцесори.

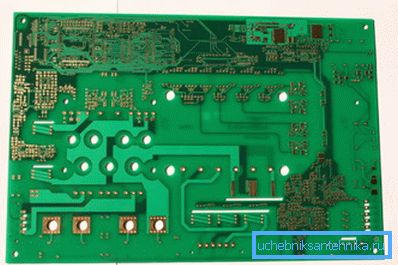

Устройствата, базирани на печатни платки, са структурно и функционално завършени устройства.

1. Те изискват свързването на външно оборудване: самата помпа, често чрез стартера (магнитна), превключватели за налягане, сензори за нивото и др.
2. Те имат широка гама от регулируеми опции и параметри: текуща (термична) защита, компенсиране на паданията на напрежението, мониторинг на празен ход и натоварвания на двигателя и др.
3. Следва да се отбележи, че поради пълнотата на устройството не е възможно да се промени логиката на неговата работа.
4. В допълнение, често при модели няма възможност да променят стойностите на отговора за някои параметри. Ако бордът не успее, трябва да промените всичко. На цена, това е почти същото като закупуването на ново устройство.

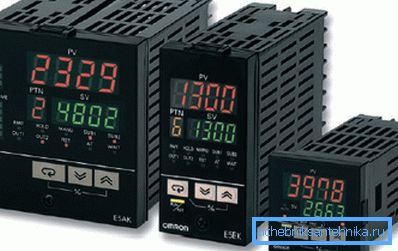

Релейна автоматизация на кладенеца е много разнообразна. Това могат да бъдат най-простите устройства и шкафове, в които има устройства, които регулират работата на няколко помпи.

Предимствата на такова разнообразие от устройства:

• относителната надеждност и простотата на дизайна;
• бързо и лесно надстройване за нестандартна употреба;
• Ако някой елемент на устройството се счупи, само той се променя.

Устройствата, които регулират работата и защитават помпите, които се основават на микропроцесорни контролери, са най-модерните и сложни.

Те дават възможност да се контролират следните параметри на работата на устройството:

• стойността на нейното съпротивление на изолация;
• температура на електродвигателя;
• последователност на редуване и фазова асиметрия;
• компенсиране на ниско / високо напрежение в мрежата;
• защита на двигателя от претоварване и работа на празен ход;
• позволяват да се вземе предвид времето за работа на устройството и количеството енергия, изразходвано в този процес.

заключение

В момента е трудно да си представим експлоатацията както на отделни, така и на колективни кладенци, без да използваме функционална и защитна автоматизация. Тя осигурява възможност за увеличаване на ефективността на водоснабдяването и увеличаване на издръжливостта на използваното оборудване в този процес. Прочетете публикуваното видео в тази статия. Той съдържа много полезна информация.
