3-3 подвижна предавка. корк и топка видове. приложение в

В тази статия трябва да разберем какво представлява трипътният кран и за какви цели може да се използва в съвременните водопроводни системи. Освен това ще се запознаем с типичните проблеми на тези кранове при отоплението в къщите на стария фонд и ще разберете какво могат да заменят при ремонт на връзките към радиатора.

Какво е това?

Трипътният вентил е доста предсказуемо различен от обикновения клапан, при наличието на два, но три терминала.

Изводите обаче могат да бъдат много различни:

• С резба (съединител);

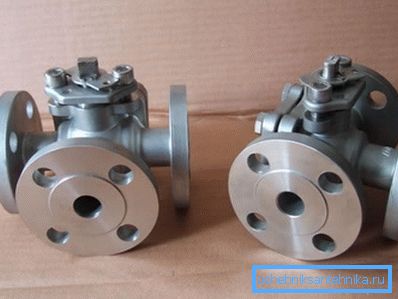

• фланец;
• Колет (бързо захващане);
• Накрая, изходът може дори да представлява отводнителен отвор за изхвърляне на работната среда.

Функционалността на продукта също е съвсем очевидна: тя ви позволява да конфигурирате инженерната система с максималното разнообразие от посоки на движение на работната среда. В зависимост от положението на крана може да се създаде скоба в корпуса между всеки два или три изхода. Разбира се, възможно е също така напълно да се покрият тези видове спирателни клапани.

видове

Водопроводните кранове от този тип, намиращи се в продажба в наше време, могат да бъдат разделени на две основни категории, в зависимост от устройството им.

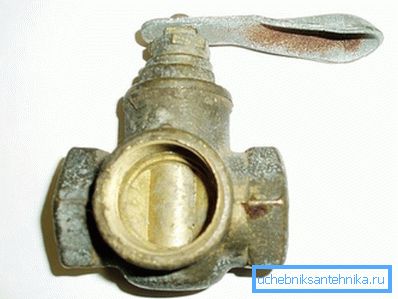

корк

Регулирането на крана се извършва чрез промяна на положението на щепсела с фигурен слот в него.

Продуктите могат да варират:

• С уплътнението на щепсела и стеблото, Има три възможности:

Полезно: трехходовые краны на отоплении в домах постройки 60-70 годов прошлого века герметизируются исключительно сальником. Именно его выработка - причина постоянных течей по штоку при любом повороте пробки.

• Наличие или липса на дръжка, В последния случай запушалката се завърта с карбид, люлка или гаечен ключ.
• Материал на корпуса и корк. Для их изготовления используются металлы с низким коэффициентом трения - латунь и чугун.

топка

Шаровый 3х ходовой кран - это эволюционное развитие предыдущей конструкции:

1. Коркът е под формата на обикновена топка с фигурен слот и повърхност с най-високо качество на обработка, която гарантира минимална сила на завъртане.
2. Герметичность обеспечивается седлами из тефлона или фторопласта - материалов с минимальным коэффициентом трения.
3. Шток герметизируется кольцевым уплотнителем - резиновым или полимерным.

Какъв е резултатът?

• Ресурс крана составляет не менее 500 срабатываний (куда чаще - 2000 и более).
• Ремонтът и поддръжката се свеждат до рядко затягане на гайката, която натиска уплътнението на стеблото.
• Силата на потупване е много по-малка от корк кранове.

Въпреки това: тя е пропорционална на номиналния диаметър на крана. При по-големи размери могат да се използват ръчни скоростни кутии или сервомотори за превключване.

Цената на трипътните вентили от двата типа се различава незначително, което прави по-капризни и трудни за обслужване продукти от корк, които не са търсени в системите за отопление и водоснабдяване.

приложение

Къде се използват трипътни клапани? Разбира се, ние се интересуваме предимно от тяхното използване при инсталирането на водопроводни системи със собствени ръце.

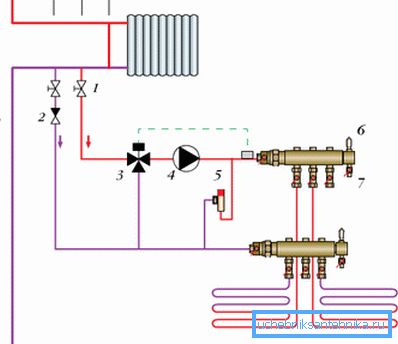

Системи за подово отопление, схеми с топлинни акумулатори

И в двата случая се оформя частично независим отоплителен кръг със собствена циркулационна помпа. За регулиране на температурата се използва частична рециркулация на топлоносителя.

Стативът е поставен върху връзката за подаване и връщащия скок; тя ви позволява да регулирате температурата на сместа.

Полезно: за да се автоматизира настройката на температурата, тя често се доставя със серво, регулирайки температурата, в зависимост от показанията на отдалечения температурен датчик.

Монтаж на манометри

Одна из проблем механических манометров - "залипание" стрелки при длительной работе под давлением. Чтобы сбросить давление без демонтажа прибора, используется трехпроходник: при повороте рукоятки он не только перекрывает контрольный отвод магистрали, но и сбрасывает давление выше запорной пробки или шара через дренажное отверстие.

Регулиране на отоплителните уреди

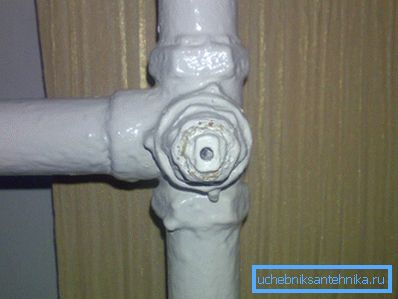

В това си качество трикраковите кранове се използват в вече споменатите Хрушчове. Те бяха инсталирани на връзката на долната връзка с радиатора и джъмпера.

Този кран има четири работни позиции:

1. Цялата вода минава през радиатора, като скобата е блокирана.
2. Водата преминава през джъмпер и радиатор.
3. Водата тече през скобата, когато радиаторът е блокиран.
4. Мостът и радиаторът са напълно блокирани, циркулацията в решетката е блокирана.

В допълнение към вечните течове на склад, много проблеми за собствениците и техните съседи създадоха последната позиция на крана: търсенето на виновни в отсъствието на отопление в целия riser понякога се превръща в нетривиална задача.

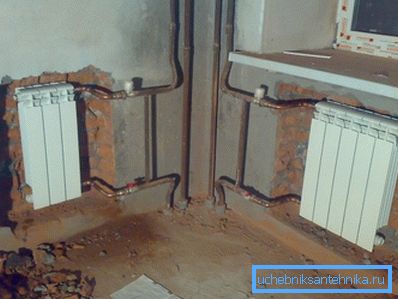

Тъй като сме докоснали този съмнителен проект, авторът ще позволи да препоръча конфигурацията на спирателните клапани на отоплителното тяло, което създава минимални проблеми в бъдеще:

• На долния тръбопровод към радиатора е поставен сферичен клапан след преградата. Нормално, двупосочен.
• На верхней подводке - тоже после перемычки - монтируется дроссель. Именно на верхней - потому, что она собирает меньше ила и мусора, способных повлиять на дросселирование радиатора.
• Джойпърът е направен без спирателен вентил, но с номинален диаметър, по-малък от DM на подсистемите.

Това е инструкцията за монтаж, която ще осигури максимална топлина с гъвкава настройка на топлинната мощност и пълна липса на проблеми за собственика и съседите.

Заключение

Надяваме се, че успяхме да отговорим на всички въпроси, които читателят е натрупал. За повече информация относно устройството, типовете и функциите на приложението на трипътните клапани, можете да го намерите в клипа в тази статия. Успех!
