Външни канализационни мрежи: структурни и регулаторни

Как работи канализационната система извън къщата? Какви материали се използват за изграждането му? Има ли SNiPs на външни канализационни мрежи? Нека се опитаме да го разберем.

Устройство: почти сложно

Първо, нека разберем как всичко работи.

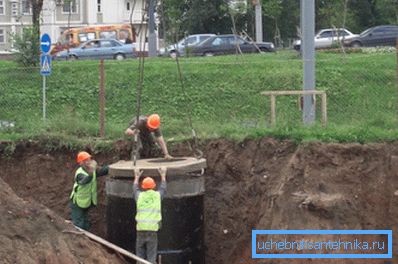

След като излезе от канализационната система у дома, течният отток навлиза в кладенеца. Типична схема за свързване на стените на кладенец с изход е изключително просто: тръбата минава през отвор в стоманобетонния пръстен; Входната точка е запечатана с цименто-пясъчен разтвор.

Дъното на кладенеца е бетонна табла, която насочва дренажите към свързващите тръби един към друг. По правило броят на кладенците съответства на броя на входовете на сградата. Посоката на движение на дренажите се избира, като се вземе предвид терена.

Капитанът Очевидност подсказва, че при липса на пристрастия или необходимостта от принуждаване на каналите да се движат в посока на издигането на терена, движението на каналите може да бъде осигурено чрез промяна на дълбочината на кладенците. В допълнение, в някои случаи, канализационни обекти са подложени на натиск; за вдигането на отпадни води са фекалните помпи.

По мере объединения потоков сточных вод диаметр соединяющих колодцы труб увеличивается. Все сбросы района или нескольких районов города объединяются в коллекторе - Самой Большой Трубе, несущей содержимое к очистным сооружениям. Там сточные воды фильтруются, обеззараживаются и сбрасываются на рельеф или в любой местный водоем.

Какви материали се използват при изграждането на различни канализационни съоръжения?

• Традиционный материал для стенок колодцев - красный керамический кирпич - около полувека назад сменили железобетонные кольца; сейчас их постепенно вытесняют полиэтиленовые и полипропиленовые колодцы.

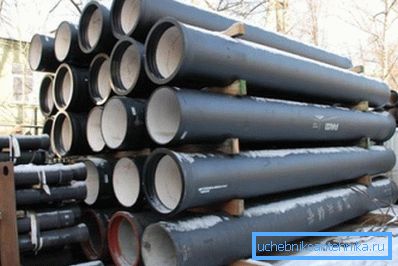

• Трубы изготавливаются из чугуна и пластиков - полиэтилена, полипропилена и поливинилхлорида, По-рядко използван азбестов цимент, керамика и стоманобетон.

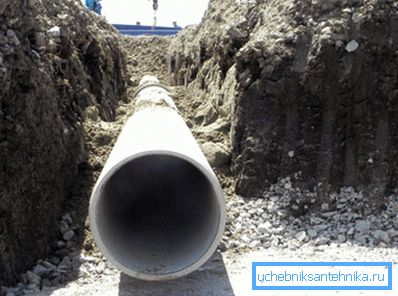

• Железобетонни и керамични тръби се използват и за изграждането на резервоари, В допълнение към тях в много градове могат да се намерят колектори с тухлени арки и монолитни стоманобетонни конструкции.

Регулаторни изисквания

Трябва да изучаваме два документа, които имат пряка връзка с темата, която ни интересува.

1. SNiP на външната водопроводна и канализационна мрежа е номер 3.05.04-85 и е пусната в експлоатация през 1986 г.
2. В допълнение, полагането на външни канализационни мрежи се регулира от кодекса на правилата SP 32.13330.2012. Той се обявява като актуализирана версия на същата версия, публикувана едновременно с предишния SNiP 2.04.03-85.

Нека да подчертаем основните точки от текста.

SNiP 3.05.04-85

Полагане на външни водопроводни и канализационни мрежи с използване на тръбни тръби на терена с наклон се извършва с ориентация, която се разширява нагоре по склона.

Прямолинейность участка канализации между колодцами проверяется с помощью зеркала на просвет. Допустимое отклонение по горизонтали - не более четверти диаметра, или не более 5 см в каждую из сторон; отклонения по вертикали не допускаются. Проверка каждого участка проводится дважды - до и после засыпки трубопровода.

Отклонението на горната част на канализационната тръба от проектното положение не може да надвишава 30 милиметра, независимо от дължината на площадката.

Зъбните стави са центрирани в инсталацията по такъв начин, че ширината на отвора да е постоянна.

В случай на прекъсвания в полагане, краищата на тръбите са заглушени.

Връзките с уплътненията на гнездата не могат да се свържат със замръзнали.

Чугунени тръби

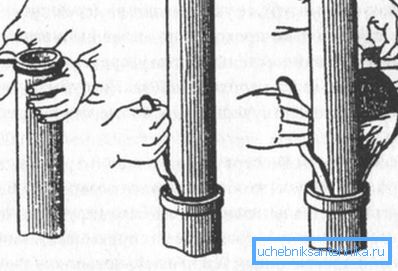

Камбановите фуги от чугунени тръби са запечатани с капачка (катран или битумиран коноп). Желателно е да се защити уплътнението с заключващо устройство от азбестов цимент. Освен това е разрешено използването на уплътнители и гумени О-пръстени.

Дълбочината на гнездото се регулира от документа.

Азбестоциментни тръби

Размерът на пролуката между краищата на съединените тръби е:

• При диаметре до 300 мм - 5 мм.
• При диаметре свыше 300 мм - 10 мм.

Преди да свържете канализационните тръби с съединителя, направете бележки, показващи началната и работната позиция на съединителя.

Връзките на азбесто-циментовата секция с чугун се извършват с помощта на чугунени съединителни елементи.

Бетонни и стоманобетонни тръби

Те се използват главно за канализационни отпадъчни води.

Просветът между крайната повърхност и спирачната повърхност на звънеца е:

• Для напорной канализации диаметром до метра - 12-15 мм, свыше метра - 18-22.
• Для безнапорной канализации диаметром до 700 мм - 8-12 мм, свыше 700 мм - 18-22.
• Для фальцевых соединений - до 25 мм независимо от диаметра.
• Способы герметизации стыков аналогичны описанным для чугунных труб - с одной поправкой: рекомендуется использование только полисульфидных герметиков. Глубина заделки регламентируется и в этом случае:

Моля, обърнете внимание: при дренажни тръби се допуска запечатване на гнездото до пълната дълбочина с циментова замазка клас B7.5. При подготовката на разтвора със собствените си ръце една част от цимента отнема 5,24 части пясък.

Керамика

Зазор между торцами при диаметре до 300 мм составляет 5-7 мм, при больших диаметрах - 8-10.

За запечатване на фунията може да се използва следното:

• Вече познати със заключващо устройство със заключващо устройство от циментова замазка клас B7.5.
• Асфалтови маски (при температури на отпадни води не по-високи от 40 ° С).
• Полисулфидни уплътнители.

Инструкции за избор на дълбочина на уплътнението също са налице тук:

Пластики

Пластиковая канализация в последние годы существенно заставила потесниться конкурирующие решения. Основная причина ее популярности - цена: скажем, трубы из ПВХ обходятся дешевле чугунных в 3-5 раз.

Инструкцията за монтаж, съдържаща се в SNiP, се отнася за тръби от полиетилен и поливинилхлорид.

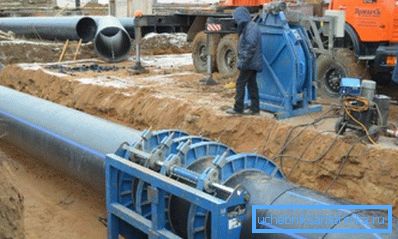

• Връзките на полиетиленовите тръбопроводи се осъществяват чрез заваряване на краищата или от край до край. В същото време, различни видове полиетилен (HDPE и PVD) не могат да се комбинират един с друг.

• Изграждането на външни водопроводни и канализационни мрежи, използващи полиетиленови тръби и фазони, може да се извърши при температури не по-ниски от +10 ° С. При студове заваряването се извършва в затоплена стая (например в подвижна палатка с отопление с дизелов топлинен пистолет).
• Мястото на заваряване трябва да бъде защитено от прах и контакт със сняг или дъжд.
• Тръбопроводи от PVC са свързани с лепило или с гумени уплътнения. За залепване се използва лепило GIPK-127. Поставянето на лепилото не трябва да се подлага на механично натоварване за 15 минути; хидравличните тестове се провеждат не по-рано от един ден по-късно.

Важный момент: температура, при которой выполняется склеивание, тоже лимитирована. Она должна составлять +5 - +35 градусов.

тест

Как се тестват външните водоснабдителни и канализационни мрежи?

Напорните тръбопроводи се тестват хидравлично, чрез изпомпване на вода. Въпреки това, при наличието на технически затруднения при предаването на теста, някои тръбопроводи могат да се провеждат с въздух.

В кои случаи са разрешени пневматичните тестове?

• При работно налягане на азбестоцимент, железобетонни и чугунени тръбопроводи до 5 атмосфери.

• При рабочем давлении подземных стальных труб до 16 атмосфер, надземных - до 3. Впрочем, прокладка канализации стальными трубами - редчайшее исключение.

Помощ: свръхналягане от 1 атмосфера (1 кг / см2) повдига водния стълб до височина 10 метра. По този начин налягането може да се тества с въздух с падане на височина до 50 метра.

тест выполняются в два этапа:

1. След свързване на всички връзки и частично запълване с почвата (до половината вертикален диаметър). Връзките трябва да бъдат достъпни за проверка.
2. После окончательной засыпки проводится повторное испытание - уже в присутствии заказчика и представителей эксплуатационной организации.

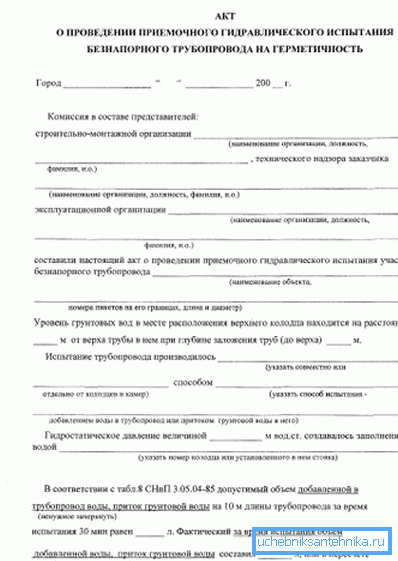

Какво ще кажете за тръби без налягане, на които е по-голямата част от канализацията?

Ако опростим изявленията в документа, тестът за течове може да се извърши по два начина:

1. При ниско ниво на подземните води (в сухо състояние) тръбопроводът се запълва с вода. Неговото ниво не трябва да пада по време на теста.
2. В случай на висока подземна вода, напротив, липсата на вода в тръбите показва тежестта.

Както е договорено с клиента, тестът за тръбопровода може да бъде селективен.

СП 32.13330.2012

Какви са изискванията за външни канализационни системи съгласно SP 32.13330.2012?

При проектирането на канализационна система трябва да се обмисли възможността за използване на третирани отпадъчни води за производство на вода и напояване на обработваема земя или за засаждане на дървета.

При свързването към канализационната мрежа на предприятия извън тяхната територия се изграждат контролни кладенци.

В някои случаи е необходимо да се предвиди инсталирането на водомер:

• Ако предприятието няма централизирано водоснабдяване или е снабдено с вода от няколко източника;

• Ако производственият процес включва дисбаланс между потреблението и изхвърлянето на вода повече от пет процента.

Единство на няколко предприятия е позволено, но само след преминаване контролни кладенци.

Степента на пречистване на отпадъчните води се регулира от общинските служби. Ако отпадъчните води не отговарят на тези изисквания, работата по предварителното им почистване е поверена на предприятието.

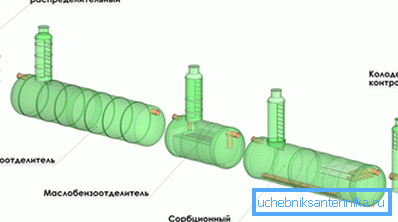

Отпадъците от някои райони не могат да бъдат изхвърляни в канализационната канализационна система без предварително почистване.

Списъкът включва:

• Промишлени зони на предприятията;
• Морски депа;
• Бензиностанции;
• Строителни обекти;
• Автогари и паркинги;
• Търговски центрове;
• Складове.

За да се осигури непрекъсната работа на канализацията, документът препоръчва редица дейности:

1. Дублиране на източниците на захранване в зоните на налягане. За резервен източник може да се използва самозахранваща централа или акумулаторна батерия.
2. Дублиране на комуникациите и инсталирането на байпас линии за решаване на проблема с изпусканията на салво.
3. Разположението на буферния капацитет, отново изпълнено с изпускане на воле и изпомпвано по-късно в нормален режим.
4. Пресяване на канализационни пунктове с възможност за извеждане от експлоатация за ремонт или поддръжка.

Най-малките диаметри на тръбите за гравитачни отпадъчни води се определят от обекта, който се обслужва:

Заключение

Надяваме се предоставената информация и нормативните справки да са полезни за читателя. Както обикновено, допълнителните материали за инсталирането на външни канали могат да бъдат намерени във видеото в тази статия. Успех!
