Разстояние между канализационните кладенци и други

Цель написания этой статьи - собрать воедино основные требования к размерам и расстояниям, которых следует придерживаться при прокладке сточной системы. Нам предстоит узнать, каким может быть минимальное расстояние между смотровыми колодцами канализации, какова величина охранной зоны очистного сооружения и каким может быть диаметр канализационных труб. Итак, в путь.

Източници на информация

Основният източник на информация за нас ще стане Държавният комитет от 1986 г. за изграждане на SNiP 2.04.03-85. Регламентира изграждането на външни канализационни мрежи и изграждането на свързаните с тях структури.

Любопитно е, че почти едновременно с него е приет SNiP 3.05.04-85, който описва изискванията за полагане на външни водоснабдителни и канализационни мрежи. Ако първата книга е посветена основно на проектирането на отпадъчни системи, втората се фокусира върху използваните материали и технологията на полагане.

Некоторое количество информации нам предстоит почерпнуть в еще одном документе - своде правил СП 32.13330.2012. Это утвержденная в 2013 году актуализированная редакция СНиП 2.04.03-85, не отменяющая его действие, а вносящая в текст некоторые дополнения.

ямки

Да започнем с изискванията за местоположението на кладенците. За да направите това, ще трябва да започнем, като изучаваме видовете им.

Видове и цели

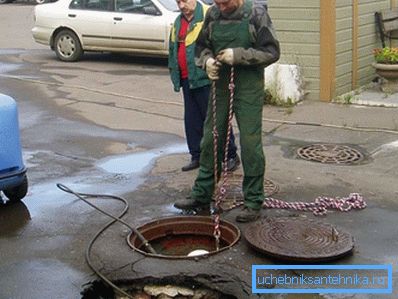

• Контролните кладенци служат за контрол на работата на участъците от системата за отпадъци и най-вече за почистването й с неизбежни запушвания.

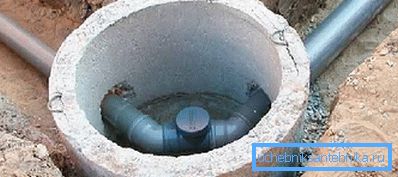

• Поворотные - выполняют ту же функцию в точках изменения направления движения стоков, Всяко огъване на тръбата винаги е място с повишен риск; Достъпът до него напълно решава този проблем, като ви позволява да изчистите блокирането, когато това се случи.

• Диференциалите служат за компенсиране на твърде много пристрастия, Прекомерното отклонение е не по-малко вредно за работата на системата за отпадъци, отколкото нейното отсъствие: прекалено бързото движение на отпадъчните води води до факта, че в тръбата се натрупват твърди фракции, постепенно намалявайки нейния лумен.
• Възлите са оборудвани на кръстопътя на тръбопроводите.

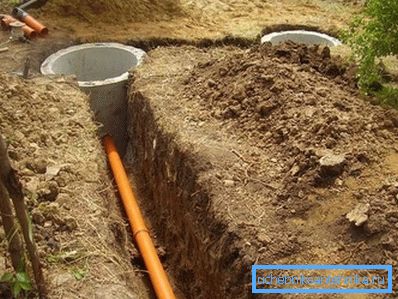

местоположение

Най-малкото разстояние между канализационните кладенци според SNIP за наблюдателните ями се определя от размера на тръбата, която ги свързва.

Узловые колодцы, как несложно догадаться, оборудуются во всех местах присоединения веток канализации; поворотные - там, где труба меняет направление. Кроме того, они должны предусматриваться  проектом в точках изменения уклона или сечения.

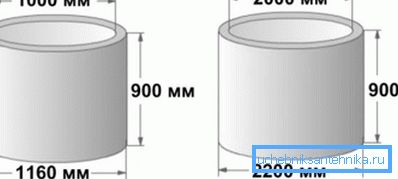

размери

Частта от кръглата ямка отново се определя от напречното сечение на тръбата:

• До 600 мм - 1 м;
• 700 мм - 1,25 м;
• 800 - 1000 мм - 1,5 м;
• 1200 мм - 2 м.

Въпреки това: на дълбочина, по-голяма от 3 м, най-малкият диаметър е 1,5 м.

Височината на работната част на кладенеца (от таблата или рафта до капака) обикновено се приема за 1800 мм. Ясно е, че инструкцията не винаги е приложима: теренът може да я увеличи или намали. Ако то е равно на 1,2 м или по-малко, напречното сечение се увеличава по отношение на дадените по-горе стойности с 300 мм; докато не трябва да бъде по-малко от един метър.

Вратовете не са вече 700 мм; Когато използвате големи тръби, те трябва да пропуснат инструментите за почистване.

тръби

При полагане на канализационната система трябва да се използват следните най-малки размери на тръбите:

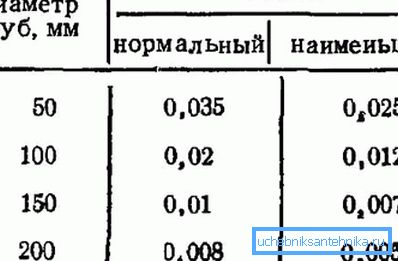

В допълнение, SNiP регулира наклона на тръбите.

То е от значение не само за външни мрежи: същите тези стойности трябва да се спазват, когато се полагат собствени вътрешни канализации.

• За тръби с размери 50 mm, оптималният наклон е 0.035 (3.5 cm на изминат метър).
• Для 110 - 0,02.
• 150 - 0,01.
• 200 - 0,008.

Зони за санитарна защита

Размерът им се определя както от вида на конструкцията, така и от неговия капацитет.

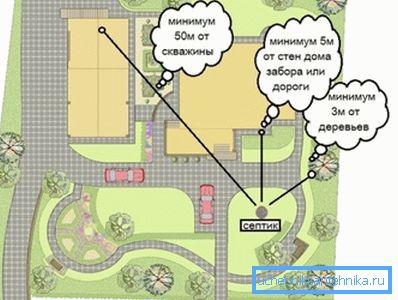

Каква трябва да бъде разстоянието от канализацията до мазето на вилата?

Вот параметры, которых стоит придерживаться при проектировании автономной канализации частного дома (производительность - менее 15 кубометров в сутки).

• Санитарно-защитната зона на подземното филтриращо поле е равна на 15 метра.
• За филтриран изкоп или пясък-чакъл филтър е 25 м.
• Отстойник септика можно соорудить в 5 метрах от фундамента, а фильтрующий колодец - в 8.

Завои, дълбочина на полагане

Какъв е най-малкият радиус на завой на колекторната тръба?

1. При напречното си сечение до 1200 мм той е равен на диаметъра на тръбата.
2. Ако тръбата е по-дебела от 1200 мм, минималният радиус на завиване е равен на нейните пет диаметъра.

Важно: във втория случай гнездата за наблюдение трябва да бъдат изградени в началото и в края на завоя.

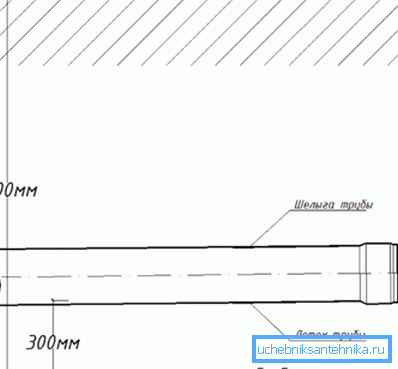

Каква е минималната дълбочина на канализацията?

Стойността се определя преди всичко от дълбочината на замръзване на почвата и опита от експлоатацията на канализационните мрежи в региона.

Ако няма данни за експлоатация, минималната дълбочина на канализационните тръби е:

• При сечении до 500 мм - на 0,3 м выше глубины промерзания грунта;
• При большем сечении - на 0,5 м выше уровня промерзания.

В обоих случая расстояние от верха трубы до поверхности грунта или нулевой планировочной отметки не может быть менее 0,7 м. Цена нарушения этого правила - повышенная вероятность перемерзания труб в пик заморозков и повреждения проезжающим автотранспортом. Если в силу каких-то причин условие невыполнимо, трубы укладываются в железобетонном лотке и дополнительно утепляются.

Заключение

Надяваме се, че материалите, предложени на вниманието на читателя, ще му помогнат при проектирането и изграждането му. Както обикновено, видеоклипът в тази статия съдържа допълнителна тематична информация. Успех!
