Начини за монтаж на кладенци

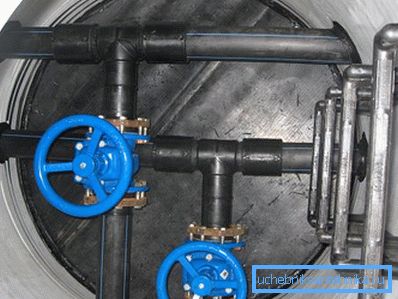

Водопроводные колодцы по СНиП – это подземные сооружения, предназначение которых - установка в них водопроводного оборудования. Это могут быть задвижки, затворы, приборы учета, отсекающие вентиля и т.д. Данные конструкции могут иметь прямоугольную либо округлую форму.

Общи разпоредби

Изискванията за монтаж на външни части на инженерните комуникации се съдържат в SNiPe №2.04.0 / 84.

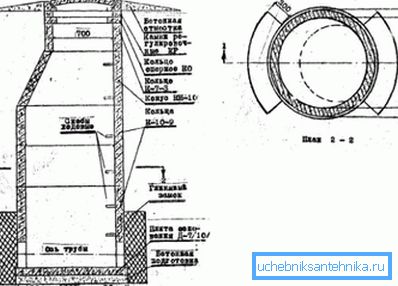

По принцип детайлите на кладенеца изглеждат така.

1. Височината му от нивото на оттичане към капака трябва да бъде най-малко 150 см.
2. За мрежи с размери до 400 мм, минималната пролука от стената на конструкцията към тръбата трябва да бъде 30 см. Для сечений 500/600 мм - это 50 см, а при диаметре системы больше 600 мм - 70 см.
3. Тръбните фланци, разрез до 40 см, трябва да се поставят на разстояние поне 0,3 м от стените, Ако диаметърът е по-голям от 40 см, разстоянието се увеличава до 0,5 м.

Обърнете внимание! Тази инструкция увеличава лекотата на инсталиране. Ако размерът на фланеца е голям, за закрепване се използват дебели болтове, те често трябва да бъдат затегнати с дълъг лост.

1. Разстоянието от края на камбана, насочено към стената за секцията до 30 см, трябва да бъде от 40 см, за диаметър по-голям от тази стойност - 0,5 м.
2. Горната част на удължителните пръти на щепселите трябва да бъде отделена от всички повърхности на 30 см. Ръчно колело с фиксиран тип стебло изисква 50 см свободно пространство.

От дъното на тръбите до нивото на podsypki трябва да бъде:

• при их сечении до 40 см - 25 сантиметров;
• с диаметър 50 / 60-30;
• при напречно сечение, по-голямо от 60-35.

Обърнете внимание! За проникване в кладенеца е желателно да се оборудва стената със стоманени или железни скоби. Ако не можете да направите това, можете да използвате стълба или стълба.

Капаците на люка за кладенци за вода и канализация не е задължително да са изолирани. Използват се термично изолирани елементи, ако има техническа обосновка. Например, в региона тежки зими.

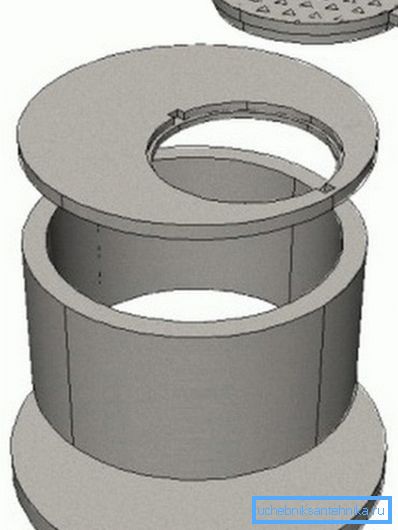

Стоманобетонни конструкции

Най-често срещаните сглобяеми шахти от стоманобетон.

От какво се състои подобно ядро?

Изграждането на кладенец от бетонни пръстени е както следва:

• плосък път;
• пръстен допълнително;
• шията;
• плоча за плоча;
• стенен пръстен;
• люка с капак;
• долната плоча.

Размерите на пръстените на кладенците са дадени в таблицата.

Монтаж конструкции

Най-често инсталираните стоманобетонни кладенци са за многофамилни къщи. За собствените си жилища те също се използват. Въпреки това, частните търговци в повечето случаи попълват квадратни или правоъгълни монолитни структури (те изискват по-прост кофраж, отколкото за кръгли аналози). Строителните организации използват повече технологични методи с използване на готови фабрични пръстени.

По-долу е представено кратко обобщение на начина, по който самостоятелното сглобяване на кладенец е направено от стоманобетон.

1. Трябва да се отбележи, че кофражът ще бъде сложен, тъй като той трябва да има дупки за тавите на мрежата и входа.
2. Най-напред трябва да изкопаете ямата. Стените й трябва да са по-широки от размера на бъдещето с 20 см.
3. По-нататък на дъното на ямата трябва да се излее 20 см чакъл или пясък. Този слой ще бъде основата на стените и ще служи като отводняване.
4. Стените на ямата трябва да бъдат покрити с ролкова хидроизолация - полиетиленово фолио, хидроизолация, покривен материал. Такова подово покритие също не позволява водата от бетон да се накисва в земята, като по този начин се намалява здравината на конструкцията.

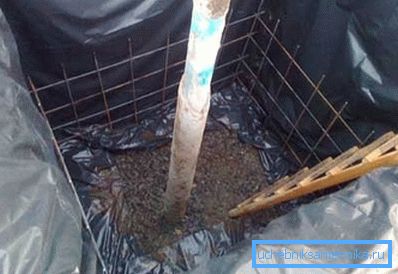

5. След това подсилете рамката. Тя може да бъде направена от вълнообразни пръчки, обвързани с изтъкана тел или фабрика.
6. След това кофражът се губи. Материалът за него може да служи като шперплат устойчив на влага, дъски, OSB, гладка шисти и др.
7. В завършената кутия се изсипва слоеве от 30 см фабричен М-200 бетон или самостоятелно смесена смес. Съотношението на разтвора: 1 част цимент, 3 части кварцов пясък и 3 части смачкан камък. Всеки от запълнените слоеве се забива от байонет.
8. Когато бетонът е напълно сух, поставете го в горната част на фабричната плоча, която има глава и капак на кладенец.

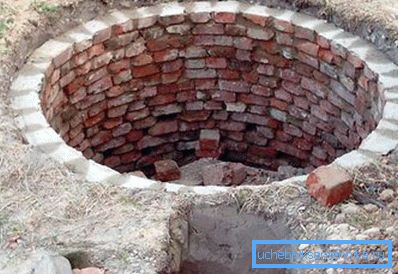

Тухлени аналози

Устройство водопроводных колодцев из кирпича - более трудоемкий процесс. Габариты котлована под них должны быть большими, чем для железобетонных аналогов. Дело в том, что кирпич нуждается во внешней гидроизоляции, которая обустраивается из нескольких слоев разогретого битума.

Обърнете внимание! В този случай е необходимо да се извърши полагане само от жълти или червени керамични тухли. Силикатът се прави на базата на вар и бързо се разгражда в среда на влага.

Материалът е поставен на половин тухла. Неговите хоризонтални редове се обвиват най-малко 25% от дължината на елементите. Като стягащо средство се използва смес от цимент и пясък в съотношение 1: 3. Дебелината на зидарните фуги е 1 / 1.5 cm.

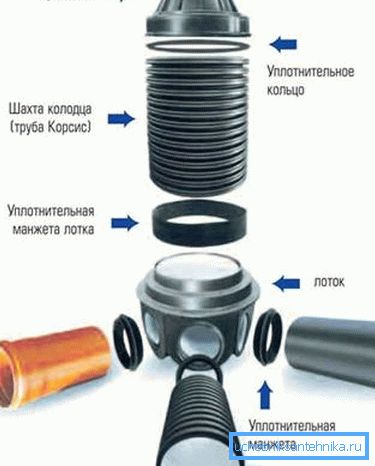

Завършени пластмасови конструкции

1. Фабричните сгради, изработени от пластмаса, дават възможност за значително време за спестяване.
2. Изграждането на кладенец от този тип се състои от дебела гофрирана тръба, изработена от РЕ или ПП. Устройството има завои за тави и о-пръстени.
3. За да се увеличи устойчивостта на пръстена на конструкцията, тя е направена от двуслойни стени.

1. Цената на пластмасовите кладенци е доста висока - двуметров продукт с напречно сечение от 0,7 м струва 15/17 000 рубли.

Монтаж на конструкция

1. Изкопаване на яма, малко по-голяма от самата яма. Ще бъде достатъчно 15/20 см.
2. Пясъчната възглавница се излива.
3. Освен това структурата се спуска в ямата.
4. Ако структурата има подводна камера, тя се излива с разтвор от бетон. Поради това кладенецът няма да плава във влажна почва.
5. Изграждане на комуникации и оборудване.
6. Запълването е извършено.

заключение

Уелнес за водоснабдителната мрежа изпълняват важна функция. Те съдържат оборудване, което регулира и контролира работата на системата.

Видеоклипът в тази статия ще ви помогне да разберете темата й.
